پمپ دیافراگمی
برای انتخاب پمپ دیافراگمی، نوع سیال، جنس اجزای در تماس، دبی در فشار کاری و ظرفیت هوای فشرده باید همزمان بررسی شوند. تمرکز این صفحه بر پمپهای بادی دودیافراگمی یا AODD است. میتوانید برندها و خانوادههای مرتبط را بررسی کنید و برای انتقال سیال، جایگزینی پمپ فعلی یا استعلام یک مدل مشخص، مسیر مناسب را پیدا کنید.
مشاهده برندها · راهنمای انتخاب · جایگزینی تجهیز فعلی
برندهای پمپ دیافراگمی

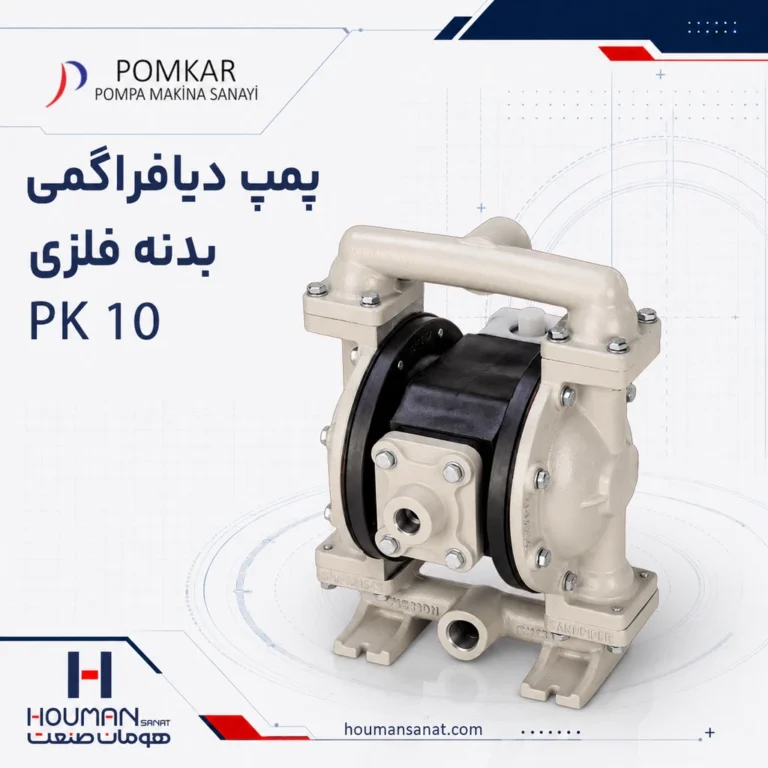

پمپ دیافراگمی پمکار
خانوادههای پمکار امکان بررسی پمپهای بدنه پلاستیکی، فلزی و استنلس استیل را متناسب با شرایط انتقال سیال فراهم میکنند.
- خانوادههای اصلی این صفحه: Plastic Body، Metal Body و Stainless Steel 316.
- نسخههای استنلس استیل با قطعات در تماس از جنس ۳۱۶ و سطوح پولیششده.
- انتخاب جنس دیافراگم متناسب با سیال، در کنار انتخاب جنس بدنه. سایت Pomkar
پمپ دیافراگمی دیاپمپ
خانواده پلاستیکی DP دیاپمپ برای بررسی انتقال سیالاتی مناسب است که به بدنه غیرفلزی و انتخاب دقیق اجزای داخلی نیاز دارند.
- گزینههای بدنه PP، پلیپروپیلن مشکی و PVDF، بسته به مدل.
- گزینههای متنوع اجزای داخلی، از جمله PTFE، EPDM و Santoprene.
- تفاوت مدلها در ظرفیت، اتصالات و اندازه مجاز ذرات عبوری. سایت Diapump
پمپ دیافراگمی یامادا
خانوادههای NDP و مدلهای DP و G یامادا، مسیر بررسی پمپهای کوچک انتقال تا سایزهای بزرگتر صنعتی را در اختیار شما قرار میدهند.
- ساختار پیچبست در خانواده NDP.
- سیستم توزیع هوای بدون نیاز به روغنکاری در خانواده NDP.
- گزینههای فلزی و غیرفلزی در مدلهای مختلف، با انتخاب مستقل متریال دیافراگم. سایت YamadaPump

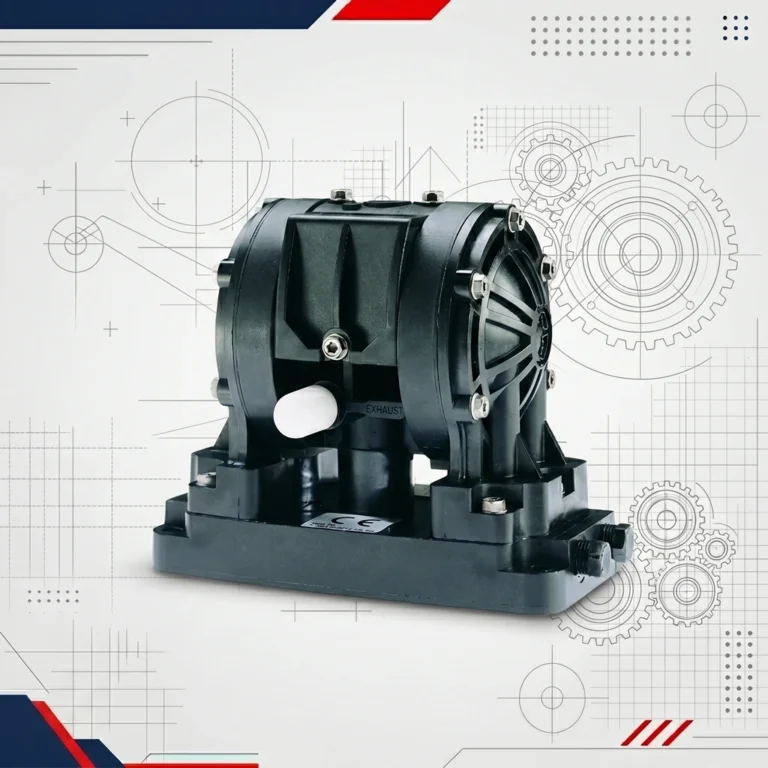

پمپ دیافراگمی گراکو هاسکی
خانواده Husky گراکو، گزینههای متنوعی برای تطبیق بخش سیال پمپ با نیاز فرایند دارد.
- خانوادههای پلاستیکی مانند Husky 515 و فلزی مانند Husky 716.
- انتخاب ترکیب دیافراگم، توپک، سیت و آببندها در پیکربندیهای مختلف.
- بررسی منحنی عملکرد و مصرف هوا برای تعیین مدل مناسب در دبی و فشار موردنیاز. سایت Graco Husky
کدام پمپ دیافراگمی با نیاز شما تناسب دارد؟
گزینههای زیر، نقطه شروع بررسی هستند. انتخاب نهایی به شرایط سیال، نصب و نقطه کار بستگی دارد؛ برای یک کاربرد ممکن است چند برند مناسب باشند.
| نیاز یا وضعیت شما | مسیر بررسی یا گزینه اولیه | دلیل انتخاب مسیر | اطلاعات لازم برای تأیید |
|---|---|---|---|
| انتقال ماده شیمیایی با نیاز به بدنه غیرفلزی | خانواده پلاستیکی دیاپمپ؛ بررسی PP یا PVDF در مدلهای دارای این گزینه | امکان تطبیق بدنه و اجزای داخلی با ماده مشخص | نام ماده، غلظت، دما و مواد مورد استفاده برای شستوشو |
| انتقال رنگ، رزین یا چسب غلیظ | بررسی پمپ AODD با متریال سازگار و شرایط مکش مناسب | غلظت سیال و افت مسیر مکش میتوانند ظرفیت واقعی را محدود کنند | ویسکوزیته در دمای کار، طول و قطر مسیر، اختلاف ارتفاع و زمان انتقال |
| انتقال سیال حاوی ذرات | بررسی اندازه مجاز ذرات و طراحی شیرهای یکطرفه مدل | سایز دهانه بهتنهایی نشاندهنده قابلیت عبور ذرات نیست | اندازه، درصد، شکل و میزان سایندگی ذرات |
| انتقال در فرایندی با نیاز به نظافت سطوح تماس | بررسی اولیه خانواده Stainless Steel 316 پمکار | سطوح پولیششده، بررسی قابلیت نظافت را ممکن میکنند؛ تأیید بهداشتی به الزامات فرایند وابسته است | روش شستوشو، نوع اتصالات، الزامات سطح و مدارک موردنیاز |
| انتقال حجم کم با فضای نصب محدود | بررسی مدلهای کوچک یامادا مانند NDP-5 و DP-10 | امکان بررسی ظرفیتهای پایینتر و ابعاد جمعوجور | حجم هر نوبت، زمان انتقال، فشار خروجی و موقعیت مخزن |
| تزریق دقیق ماده به خط فرایند | بررسی دوزینگ پمپ | انتخاب باید بر دقت تزریق و روش کنترل متمرکز باشد | دبی تزریق، فشار خط، دامنه تنظیم و سیگنال کنترلی |
مبنای مسیرهای انتخاب، تفاوت متریال و ظرفیت خانوادهها و محدودیتهای نصب است.
پیش از انتخاب پمپ دیافراگمی این مشخصات را بررسی کنید
۱. جنس تمام اجزای در تماس با سیال
انتخاب بدنه، فقط بخشی از انتخاب متریال است. دیافراگم، توپک، سیت و اورینگهای در تماس نیز باید با سیال سازگار باشند. عبارتهایی مانند «پمپ استیل» یا «دیافراگم تفلون» مشخصات کامل یک پمپ را بیان نمیکنند؛ ترکیب این اجزا باید در کد سفارش مشخص شود. Husky Selector Tool
۲. دبی در فشار موردنیاز
حداکثر دبی پمپ، الزاماً دبی قابل دستیابی در خط شما نیست. فشار مخزن مقصد، اختلاف ارتفاع و افت مسیر، نقطه کار را تغییر میدهند. مدل مناسب باید دبی موردنیاز را در همین شرایط تأمین کند؛ کنار هم گذاشتن حداکثر دبی و حداکثر فشار، عملکرد همزمان پمپ را نشان نمیدهد. Understanding Yamada Performance Curves
۳. فشار و ظرفیت هوای فشرده
فشار مناسب کمپرسور بهتنهایی کافی نیست؛ حجم هوای قابل تحویل به پمپ نیز باید با مصرف آن در نقطه کار هماهنگ باشد. افت مسیر هوا و مصرف همزمان تجهیزات دیگر را در نظر بگیرید. ظرفیت مخزن کمپرسور، جای ظرفیت تولید و تحویل پیوسته هوا را نمیگیرد.
۴. ویسکوزیته و شرایط مکش
برای سیال غلیظ، طول و قطر لوله مکش، تعداد اتصالات و موقعیت پمپ نسبت به مخزن اهمیت بیشتری پیدا میکنند. افزایش فشار هوا لزوماً مشکل پرنشدن محفظه پمپ را حل نمیکند؛ ممکن است اصلاح مسیر مکش یا کاهش سرعت کار لازم باشد. راهنمای نصب و کاهش کاویتاسیون گراکو
۵. دما و ذرات موجود در سیال
دمای مجاز مجموعه را نمیتوان فقط از جنس دیافراگم تعیین کرد؛ محدودیت بدنه و سایر اجزا نیز مؤثر است. برای سیالات ذرهدار، اندازه مجاز عبور ذرات باید برای همان مدل بررسی شود. درصد جامدات و سایندگی نیز برای ارزیابی فرسایش و شرایط کار لازماند.
۶. شرایط محیط و الزامات فرایند
برای سیالات قابل اشتعال، بادیبودن بهتنهایی تأیید ایمنی نیست؛ نسخه مناسب، اتصال زمین و شرایط نصب باید بررسی شوند. در کاربردهای بهداشتی نیز جنس استیل بهتنهایی کافی نیست و قابلیت شستوشو و الزامات فرایند در انتخاب اثر دارند. الزامات اتصال زمین گراکو، ویژگیهای سطوح تماس پمکار
چه زمانی انتخاب پمپ بادی نیاز به بازنگری دارد؟
- تزریق با دقت مشخص: ابتدا مسیر انتخاب دوزینگ پمپ را بررسی کنید؛ کمبودن دبی یک پمپ انتقال، بهتنهایی دقت تزریق را تضمین نمیکند.
- هوای فشرده محدود یا ناموجود: هزینه و امکان تأمین هوا باید پیش از انتخاب مدل روشن شود.
- حساسیت فرایند به ضربان جریان: میزان نوسان مجاز را اعلام کنید تا نیاز به تجهیزات کاهش ضربان یا نوع دیگری از پمپ بررسی شود.
قیمت پمپ دیافراگمی و موارد مؤثر بر استعلام
برای مقایسه قیمت پمپ دیافراگمی، نام برند و سایز دهانه کافی نیست. دو پمپ همسایز ممکن است جنس بدنه، دیافراگم، توپک و سیت متفاوتی داشته باشند یا با اقلام جانبی متفاوت پیشنهاد شوند. کد کامل پمپ و محدوده اقلام پیشنهاد باید روشن باشد.
موارد زیر را در استعلام مشخص کنید:
- پیکربندی پمپ: خانواده، مدل، جنس بدنه و تمام اجزای در تماس با سیال.
- اتصالات و نصب: سایز، استاندارد رزوه یا فلنج و آرایش ورودی و خروجی.
- اقلام جانبی موردنیاز: فیلتر و رگلاتور هوا، شیلنگها، اتصالات، تجهیزات کاهش ضربان یا کنترل.
- الزامات ویژه: مدارک فنی، الزامات محیط نصب یا مدارک مرتبط با کاربرد بهداشتی.
- شرایط سفارش: تعداد، زمان موردنیاز، محل تحویل و قطعات مصرفی درخواستی.
پیش از مقایسه دو پیشفاکتور، این چهار مورد را تطبیق دهید:
| مورد مقایسه | چیزی که باید روشن باشد |
|---|---|
| عملکرد | دبی در فشار موردنیاز، همراه با نیاز هوای همان نقطه کار |
| متریال | جنس بدنه، دیافراگم، توپک، سیت و آببندهای در تماس |
| اقلام همراه | پمپ تنها یا پمپ همراه تجهیزات جانبی مشخص |
| شرایط تجاری | مبلغ نهایی، هزینههای جانبی، زمان تحویل و شرایط ضمانت درجشده |
در پمپ بادی، هزینه بهرهبرداری نیز بخشی از مقایسه است. مصرف هوا را در دبی و فشار یکسان بررسی کنید تا اختلاف قیمت خرید، تنها معیار تصمیم نباشد.
جایگزینی پمپ دیافراگمی فعلی
برای جایگزینی، ابتدا مشخص کنید پمپ قبلی عملکرد رضایتبخشی داشته و فقط نیاز به تعویض دارد، یا مشکل عملکردی هم وجود دارد؟
اگر پمپ فعلی مناسب بوده، عکس خوانای پلاک، کد کامل، تصویر ورودی و خروجی و فضای نصب را آماده کنید. در صورت اطلاع، جنس دیافراگم و سایر قطعات داخلی را نیز اعلام کنید؛ ممکن است این قطعات در تعمیرات قبلی تغییر کرده باشند.
اگر با افت دبی، مصرف زیاد هوا، خرابی مکرر دیافراگم یا مشکل مکش روبهرو هستید، شرح مشکل و زمان بروز آن را اضافه کنید. انتخاب دوباره همان سایز، بدون بررسی علت، ممکن است مشکل قبلی را تکرار کند.
برای تطبیق جایگزین، علاوه بر عملکرد و متریال، استاندارد اتصالات، موقعیت دهانهها، ابعاد پایه و اتصال هوا بررسی میشوند. هماندازهبودن دهانه، به معنی جایگزینی مستقیم نیست.
اطلاعات لازم برای انتخاب و استعلام
مدل مشخص دارید؟
نام برند، کد کامل پمپ، تعداد، زمان موردنیاز و شماره تماس را اعلام کنید. تصویر پلاک یا مشخصات فنی تجهیز، در صورت وجود، به تشخیص دقیق نسخه کمک میکند.
برای کاربردتان انتخاب میخواهید؟
برای شروع، این اطلاعات کافی است:
- چه مادهای را منتقل میکنید؟
- سیال از کجا به کجا منتقل میشود؟
- چه حجمی باید در چه زمانی جابهجا شود؟
- هوای فشرده در محل وجود دارد؟
- نام مجموعه و راه تماس شما چیست؟
اگر غلظت ماده، دما، ویسکوزیته، فشار خط، مشخصات کمپرسور یا اندازه ذرات را میدانید، آنها را نیز اضافه کنید. نامشخصبودن این اطلاعات مانع شروع بررسی نیست؛ میتوانید موارد نامعلوم را خالی بگذارید.
استعلام قیمت و انتخاب پمپ دیافراگمی
پرسشهای متداول انتخاب و خرید پمپ دیافراگمی
آیا بدون دانستن ویسکوزیته و فشار دقیق میتوانم استعلام بگیرم؟
بله. نام سیال، شرح مسیر انتقال و حجم موردنیاز در یک بازه زمانی را اعلام کنید. عکس نصب و پلاک پمپ قبلی نیز مفید است. برای نهاییکردن مدل، اطلاعات فنی تعیینکننده در ادامه بررسی تکمیل میشوند.
برای پمپ دیافراگمی چه کمپرسوری لازم است؟
کمپرسور باید فشار و حجم هوای موردنیاز پمپ را در نقطه کار تأمین کند. انتخاب آن فقط از روی سایز پمپ یا حجم مخزن کمپرسور انجام نمیشود. مصرف سایر تجهیزات و افت فشار مسیر هوا نیز باید در محاسبه لحاظ شوند.
آیا پمپ استیل با دیافراگم PTFE برای هر ماده شیمیایی مناسب است؟
خیر. علاوه بر این دو جزء، جنس توپک، سیت و آببندها نیز اهمیت دارد. نام دقیق ماده، غلظت و دمای آن باید مشخص باشد؛ عبارت کلی «اسید» یا «حلال» برای تأیید ترکیب متریال کافی نیست.
برای تعویض برند، تطبیق سایز ورودی و خروجی کافی است؟
خیر. ظرفیت در فشار کاری، مصرف هوا، متریال، استاندارد اتصال و ابعاد نصب باید تطبیق داده شوند. اگر هدف تعویض، رفع یک مشکل عملکردی است، علت آن نیز باید پیش از انتخاب جایگزین بررسی شود.
آیا پمپ دیافراگمی بادی برای تزریق دقیق مواد مناسب است؟
مدل عمومی انتقال AODD را نباید صرفاً بهدلیل امکان تنظیم جریان، معادل دوزینگ پمپ دانست. اگر مقدار تزریق، تکرارپذیری یا کنترل با سیگنال فرایند مهم است، انتخاب را از بخش دوزینگ پمپ آغاز کنید.
