دوزینگ پمپ جسکو
Jesco Dosing Pumps
شرکت آلمانی Lutz-Jesco تولیدکننده دوزینگ پمپ، تجهیزات تزریق مواد شیمیایی و سیستمهای کنترل فرایند است. دوزینگ پمپهای جسکو در تصفیه آب و فاضلاب، صنایع شیمیایی، نفت و گاز، صنایع غذایی، آبکاری، استخرها و خطوط تولید استفاده میشوند.
محصولات Lutz-Jesco از پمپهای کوچک الکترومغناطیسی برای تزریق چند صدم تا چند لیتر ماده در ساعت آغاز میشوند و تا پمپهای صنعتی چندهد با ظرفیت چند هزار لیتر بر ساعت ادامه دارند. بسته به سری، کنترل پمپ میتواند دستی، پالسی، آنالوگ، Batch یا شبکهای باشد.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۵
حداکثر فشار
۲۰۰ بار
حداکثر دبی
۳۰۷۲ لیتر بر ساعت
کشور سازنده
آلمان Germany
کدام سری مناسب کاربرد مورد نظر شماست ؟
سری MEMDOS SMART
- فشار تا ۲۰ بار
- دبی تا ۱۸۲ لیتر بر ساعت
سری MAGDOS
- فشار تا ۱۶ بار
- دبی تا ۱۳ لیتر بر ساعت
سری MEMDOS
- فشار تا ۱۶ بار
- دبی تا ۱۹۸۰ لیتر بر ساعت
سری FEDOS و REKOS
- فشار تا ۲۰۰ بار
- دبی تا ۸۴۰ لیتر بر ساعت
سری MEMDOS KMS
- فشار وابسته به سایز و پیکربندی
- دبی تا ۳۰۷۲ لیتر بر ساعت
دریافت مشاوره انتخاب مدل
برای انتخاب دقیق سری و مدل دوزینگ پمپ جسکو، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام و ترکیب دقیق سیال، درصد غلظت و دمای سیال، چگالی و ویسکوزیته، حداقل و حداکثر دبی تزریق، فشار خط و شرایط مکش، نوع کنترل مورد نیاز، برق ورودی، متریال مورد نیاز هد، سایز و نوع اتصال، شرایط معمولی یا ضدانفجار محل نصب، مدل فعلی پمپ در پروژههای جایگزینی
سری MEMDOS SMART
سری MEMDOS SMART برای تزریق دقیق، کنترل گسترده دبی و ایجاد جریان یکنواختتر طراحی شده است. در این خانواده، استپرموتور امکان کنترل مستقل سرعت کورس مکش و تخلیه را فراهم میکند.
| مشخصه | محدوده یا گزینه |
|---|---|
| مدلها | MEMDOS SMART LAX، LDX، LPX |
| نوع محرک | استپرموتور |
| مکانیزم | دیافراگمی |
| محدوده دبی | حدود 2.6 تا 182 لیتر بر ساعت |
| حداکثر فشار | تا 20 بار، بسته به سایز |
| متریال هد | PP، PVC، PVDF یا استنلس استیل |
| برق ورودی | 100 تا 250 ولت، 50/60 هرتز |
| نمایشگر | لمسی رنگی |
| نوع کنترل | دستی، پالسی، آنالوگ، Batch یا Modbus |
| نسبت کنترل | در LPX تا 1000:1 |
تفاوت مدلهای MEMDOS SMART

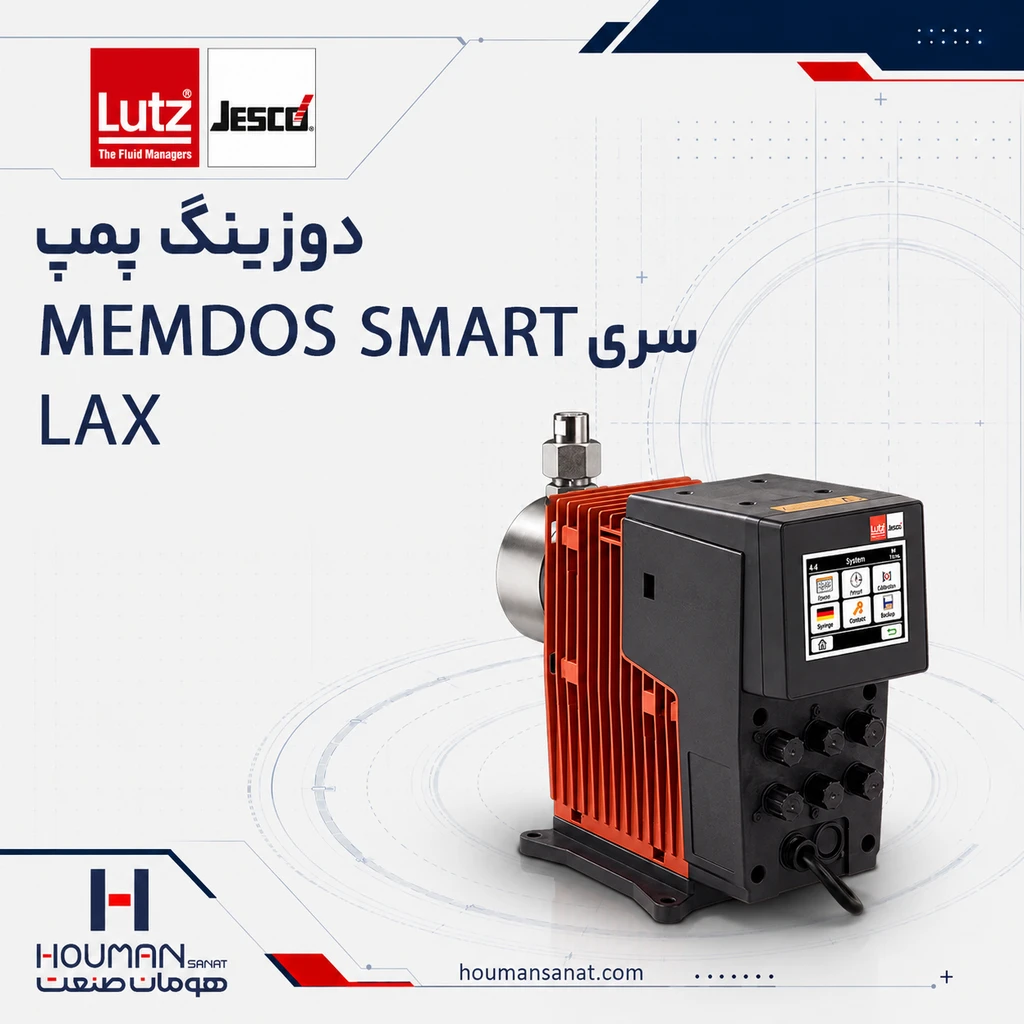

- LAX: مناسب کنترل دستی و سیگنال آنالوگ 0/4 تا 20 میلیآمپر

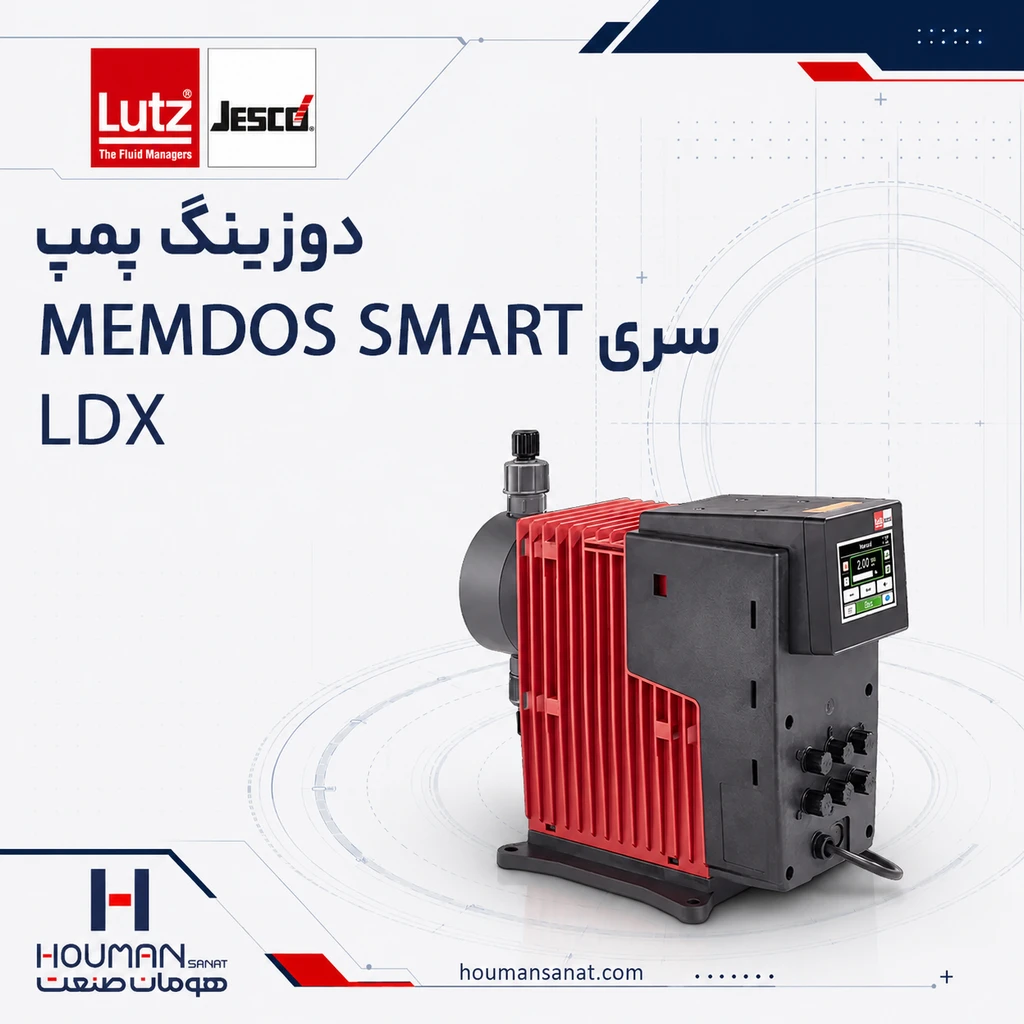

- LDX: مناسب فرمان پالسی و تزریق متناسب با کنتور
- LPX: کاملترین مدل با کنترل دستی، پالسی، آنالوگ، Batch، Modbus RTU و Slow Mode
MEMDOS SMART برای پروژههایی مناسب است که دقت بالا، محدوده تنظیم گسترده و کنترل دقیق سرعت تزریق اهمیت دارد.
سری MAGDOS
خانواده MAGDOS از محرک الکترومغناطیسی یا سلونوئیدی استفاده میکند. این سری برای دبیهای پایین، نصب در فضای محدود و سیستمهای تزریق کوچک و متوسط مناسب است.
| مشخصه | محدوده یا گزینه |
|---|---|
| مدلها | MAGDOS LB، LD، LA، LK، LP |
| نوع محرک | سلونوئیدی |
| محدوده دبی | حدود 0.36 تا 13 لیتر بر ساعت |
| حداکثر فشار | تا 16 بار، بسته به سایز |
| تعداد محدوده عملکرد | 7 محدوده |
| متریال هد | PVC، PP، PVDF یا استنلس استیل |
| برق ورودی | 100 تا 240 ولت، 50/60 هرتز |
| درجه حفاظت | IP65 |
| نوع کنترل | دستی، پالسی، آنالوگ یا Batch |
تفاوت مدلهای MAGDOS
- LB: مدل پایه برای تزریق ثابت و تنظیم دستی
- LD: دارای ورودی پالسی و مناسب اتصال به کنتور
- LA: دارای ورودی آنالوگ 0/4 تا 20 میلیآمپر

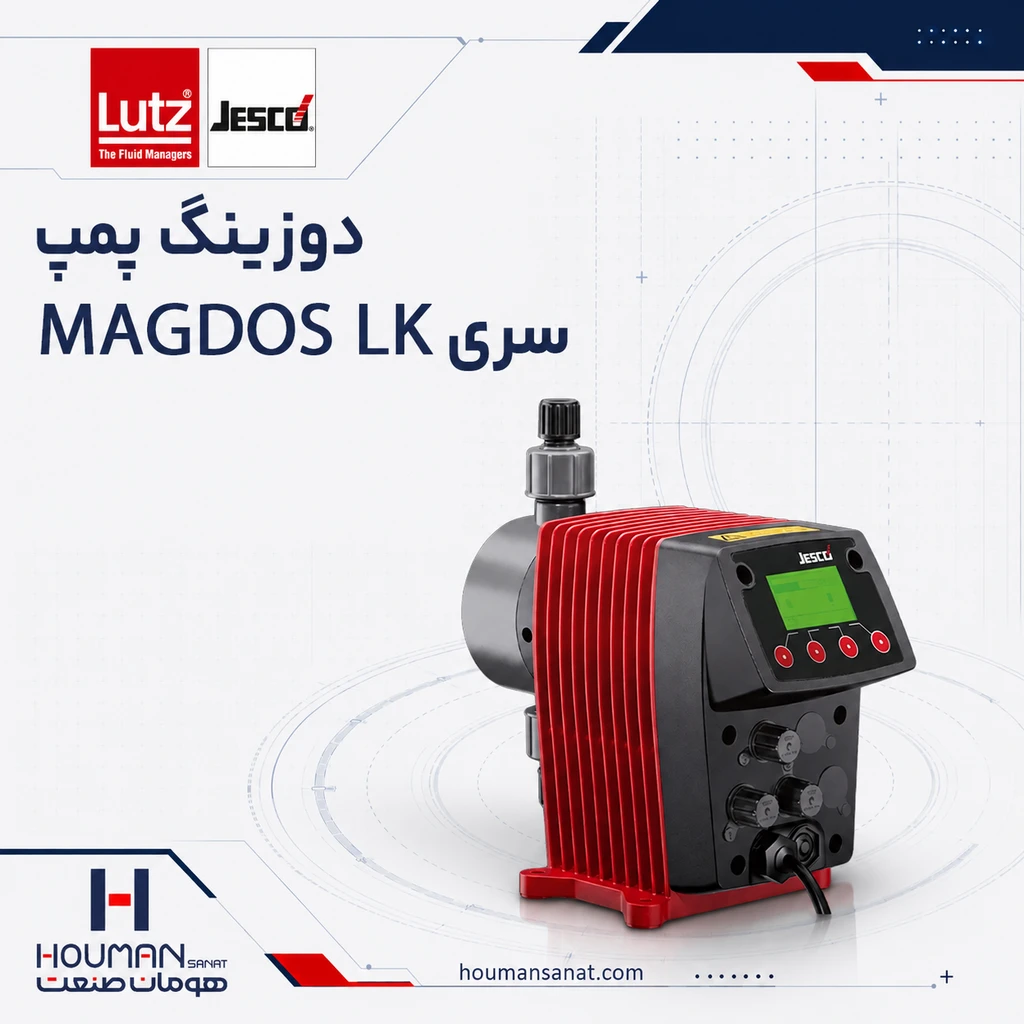

- LK: کنترل پالسی پیشرفته، Eco-Mode و Batch Interval

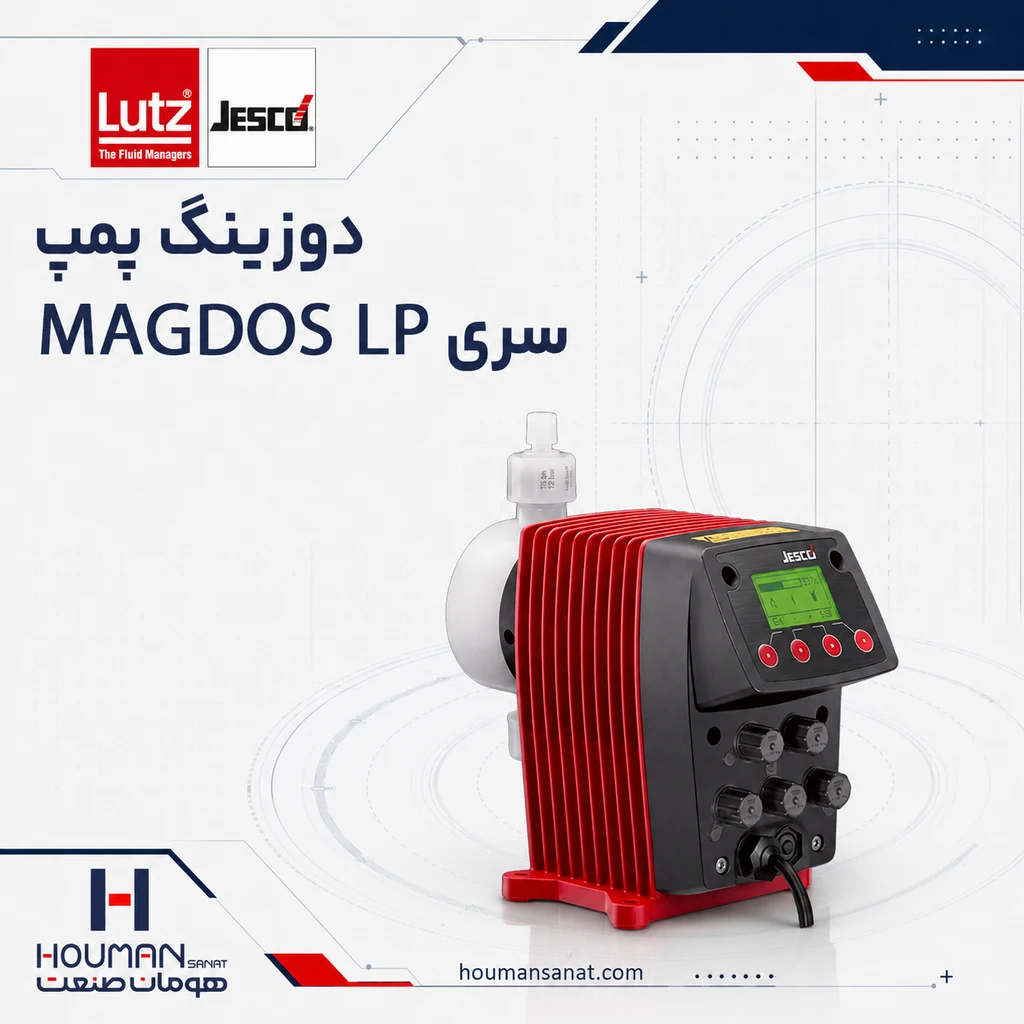

- LP: کنترل دستی، پالسی و آنالوگ همراه Batch، رله هشدار و Ethernet سفارشی
برای تزریق ساده و ثابت، MAGDOS LB انتخاب اقتصادیتری است. در سیستمهای خودکار، مدل مناسب باید با توجه به نوع فرمان بین LD، LA، LK و LP انتخاب شود.
سری MEMDOS
دوزینگ پمپهای دیافراگمی موتوردار MEMDOS برای کارکرد صنعتی مداوم و ظرفیتهای بالاتر نسبت به مدلهای سلونوئیدی ساخته شدهاند.
حرکت دیافراگم در این پمپها از طریق الکتروموتور و مکانیزم گیربکس ایجاد میشود. تنظیم ظرفیت میتواند با تغییر طول کورس، اینورتر یا کنترل الکترونیکی انجام شود.
| مشخصه | محدوده یا گزینه |
|---|---|
| مدلها | MEMDOS LB، LA، LP، MR، ZMR |
| نوع محرک | الکتروموتور |
| مکانیزم | دیافراگمی |
| محدوده دبی کلی | حدود 4 تا 1020 لیتر بر ساعت در مدلهای تکهد |
| ظرفیت مدلهای دوهد | تا حدود 1980 لیتر بر ساعت در برخی پیکربندیها |
| حداکثر فشار | تا 16 بار، بسته به سری و سایز |
| متریال هد | PVC، PP، PVDF یا استنلس استیل |
| تنظیم طول کورس | صفر تا صد درصد |
| سیستم دو دیافراگم | در برخی مدلها قابل ارائه |
| نسخه ATEX | در بعضی پیکربندیها قابل سفارش |
تفاوت مدلهای MEMDOS

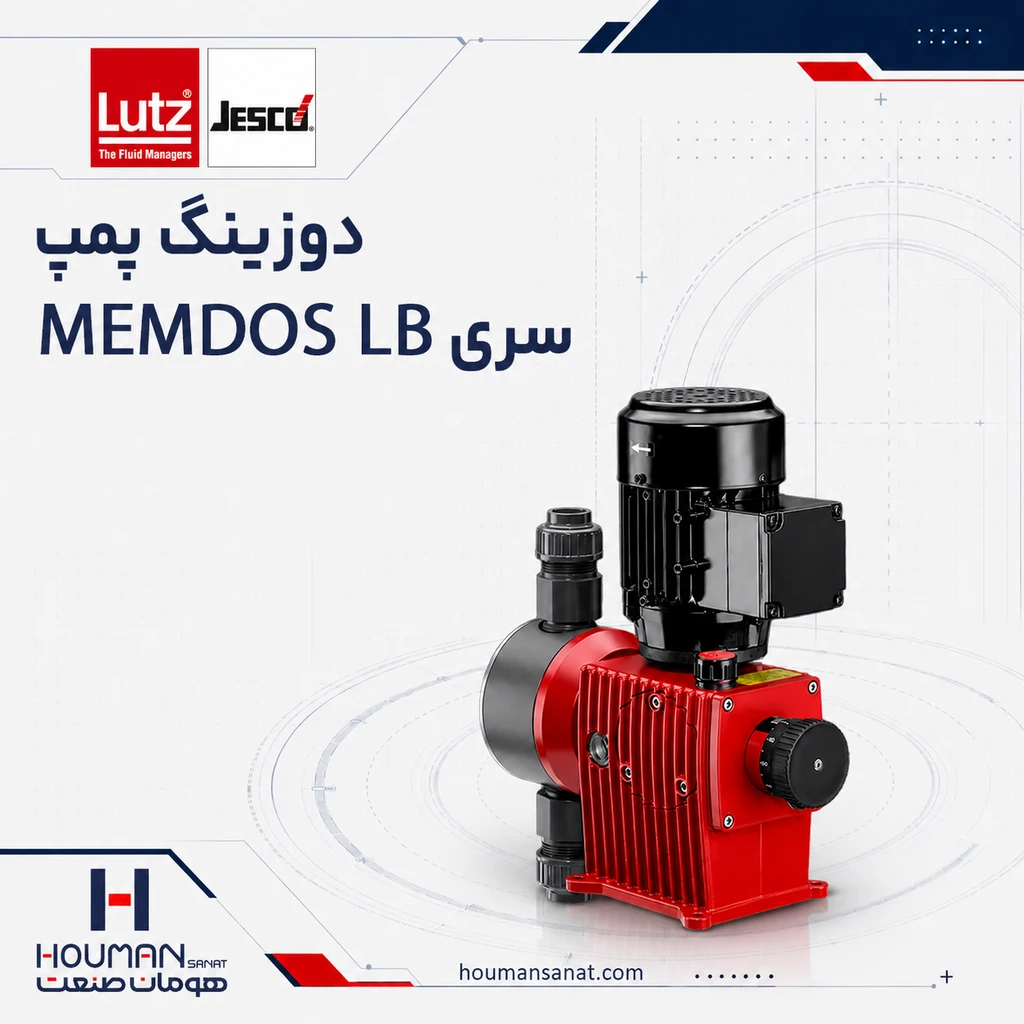

- MEMDOS LB: مدل پایه برای تزریق ثابت و کنترل با اینورتر خارجی
- MEMDOS LA: دارای ورودی و خروجی آنالوگ 0/4 تا 20 میلیآمپر
- MEMDOS LP: مناسب اتوماسیون پیشرفته، فرمان پالس، آنالوگ، Batch و Ethernet

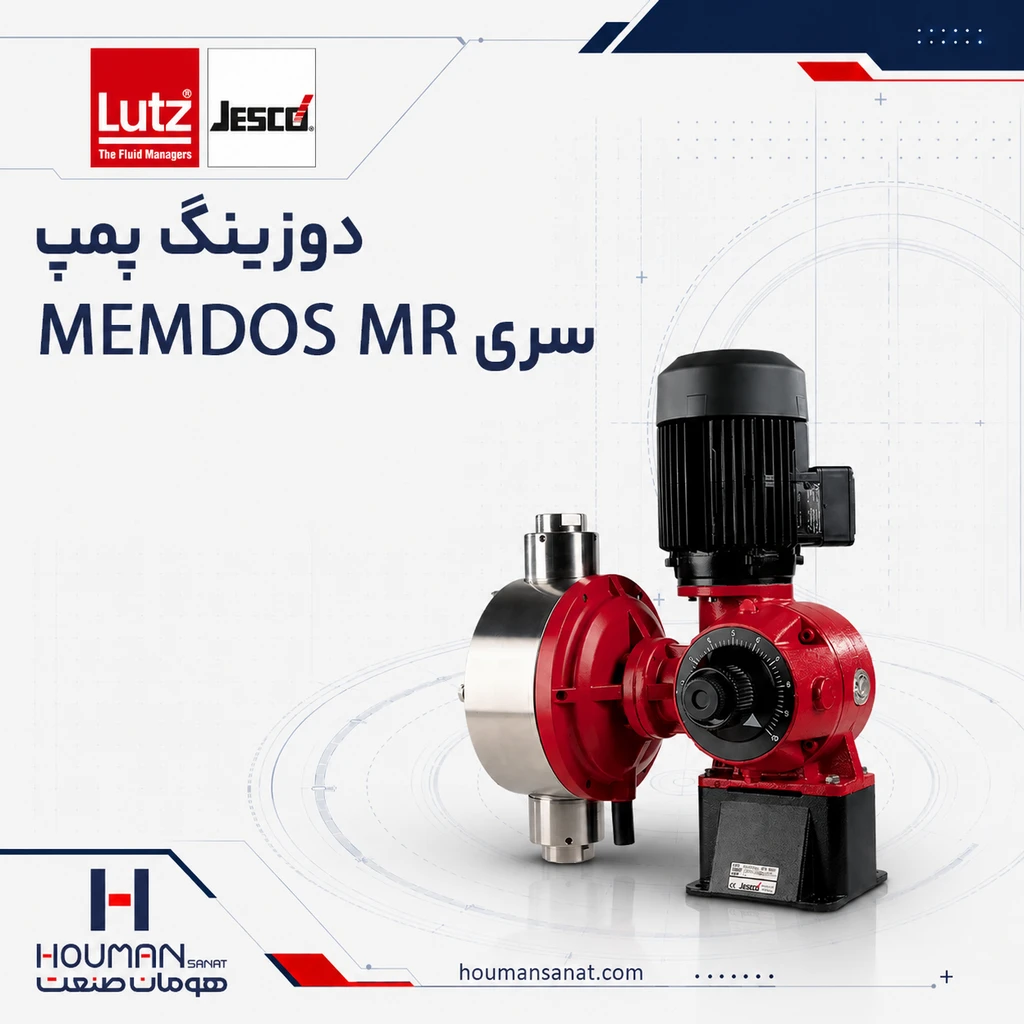

- MEMDOS MR: مدل تکهد برای تزریق حجمی، حدود 440 تا 990 لیتر بر ساعت و فشار تا 5 بار
- MEMDOS ZMR: مدل دوهد با امکان ترکیب دو ظرفیت یا دو متریال متفاوت
MEMDOS LB، LA و LP برای محدوده گستردهای از دبی و فشار مناسباند. مدلهای MR و ZMR بیشتر برای تزریق حجمی در فشارهای پایینتر استفاده میشوند.
سری FEDOS و REKOS
دوزینگ پمپهای پیستونی Lutz-Jesco برای تزریق دقیق در فشارهای بالا طراحی شدهاند. ظرفیت آنها از طریق تغییر طول کورس یا سرعت محرک کنترل میشود.
این خانواده شامل سریهای FEDOS برای دبی پایین و سریهای REKOS برای ظرفیت یا فشار بالاتر است.
| مشخصه | محدوده یا گزینه |
|---|---|
| مدلها | FEDOS E، FEDOS DX، REKOS KR، ZKR، CCNR |
| مکانیزم | پیستونی |
| محدوده دبی کلی | حدود 0.17 تا 420 لیتر بر ساعت برای هر هد |
| ظرفیت بعضی مدلهای دوهد | تا حدود 840 لیتر بر ساعت |
| حداکثر فشار | تا 200 بار، بسته به مدل |
| متریال هد | عمدتاً استنلس استیل |
| متریال پیستون | استنلس استیل 1.4571 |
| تنظیم طول کورس | صفر تا صد درصد |
| کنترل | دستی، اینورتر، پالس یا آنالوگ |
تفاوت مدلهای پیستونی

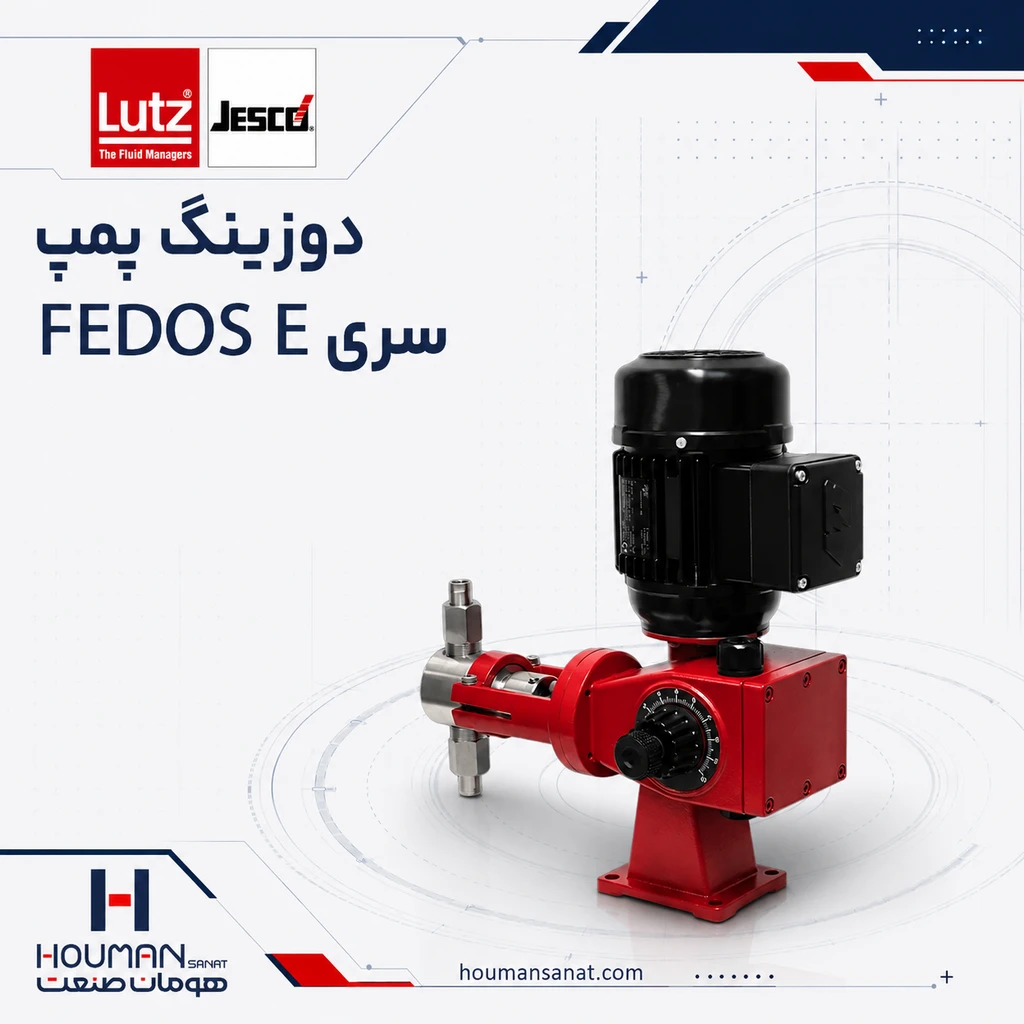

- FEDOS E: تزریق ثابت با دبی حدود 0.17 تا 31.5 لیتر بر ساعت و فشار تا 100 بار در نسخه فشارقوی

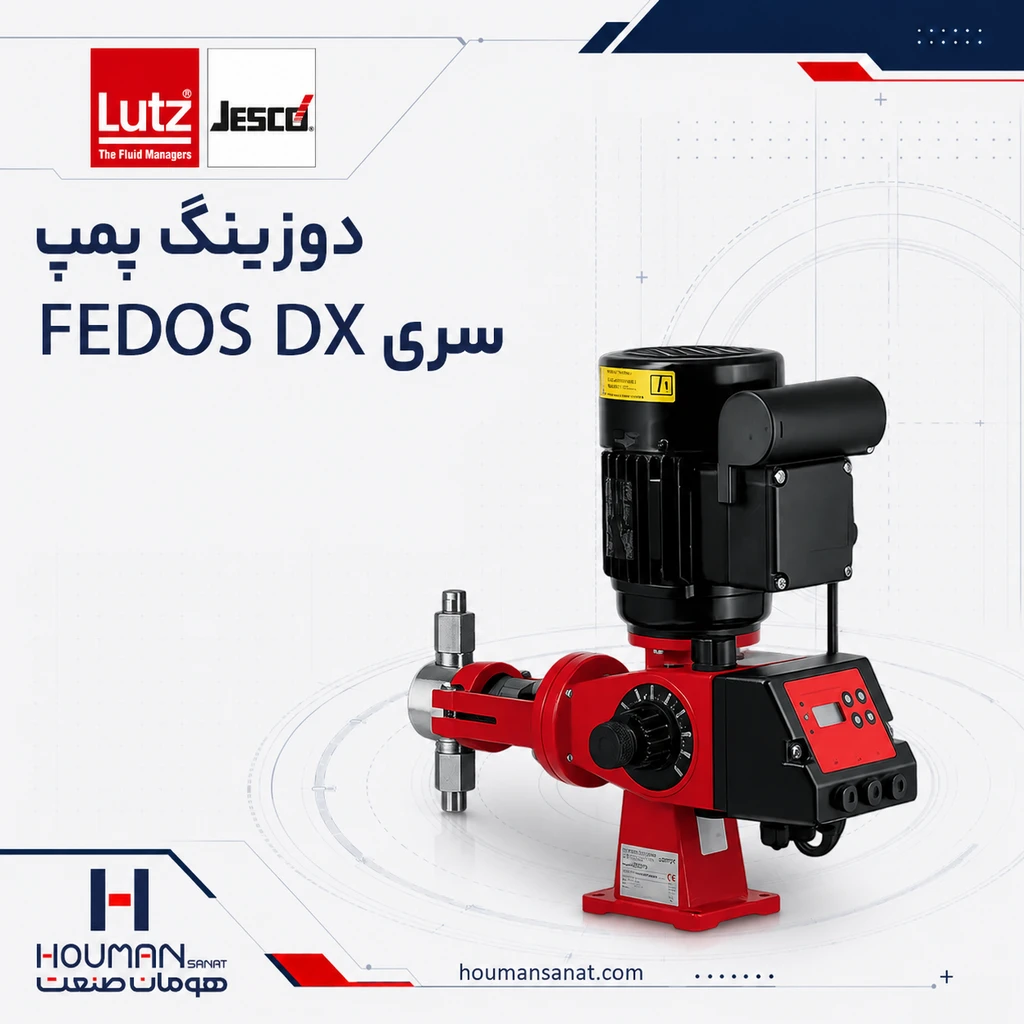

- FEDOS DX: عملکرد مشابه FEDOS E همراه ورودی پالسی و آنالوگ
- REKOS KR: مدل تکهد با ظرفیت حدود 9 تا 420 لیتر بر ساعت و فشار تا 200 بار

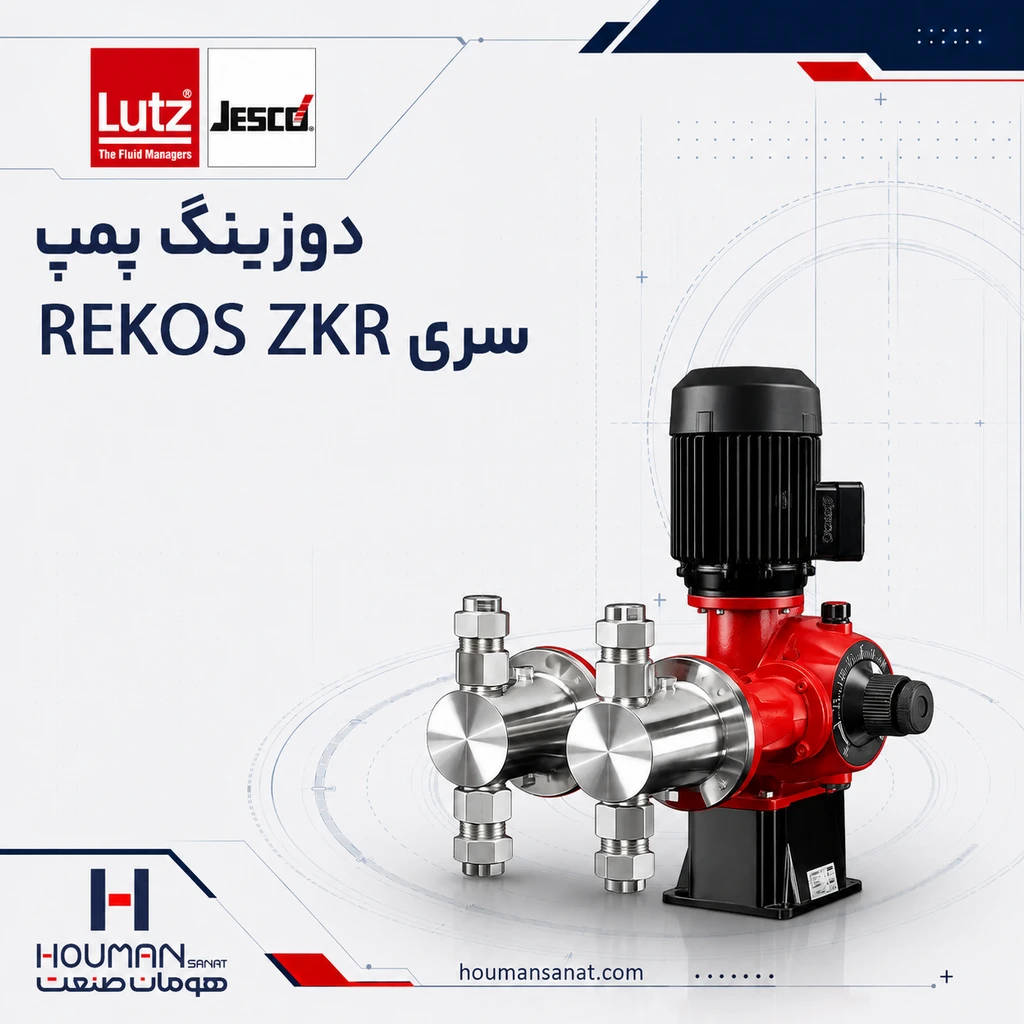

- REKOS ZKR: مدل دوهد برای تزریق یا اختلاط دو ماده با نسبت مشخص
- REKOS CCNR: مدل دوهد با چیدمان موازی و ظرفیت ترکیبی بالاتر
در مواد خورنده یا سمی، انتخاب مدل پیستونی باید با توجه بیشتری به سازگاری پکینگ و احتمال نشتی انجام شود.

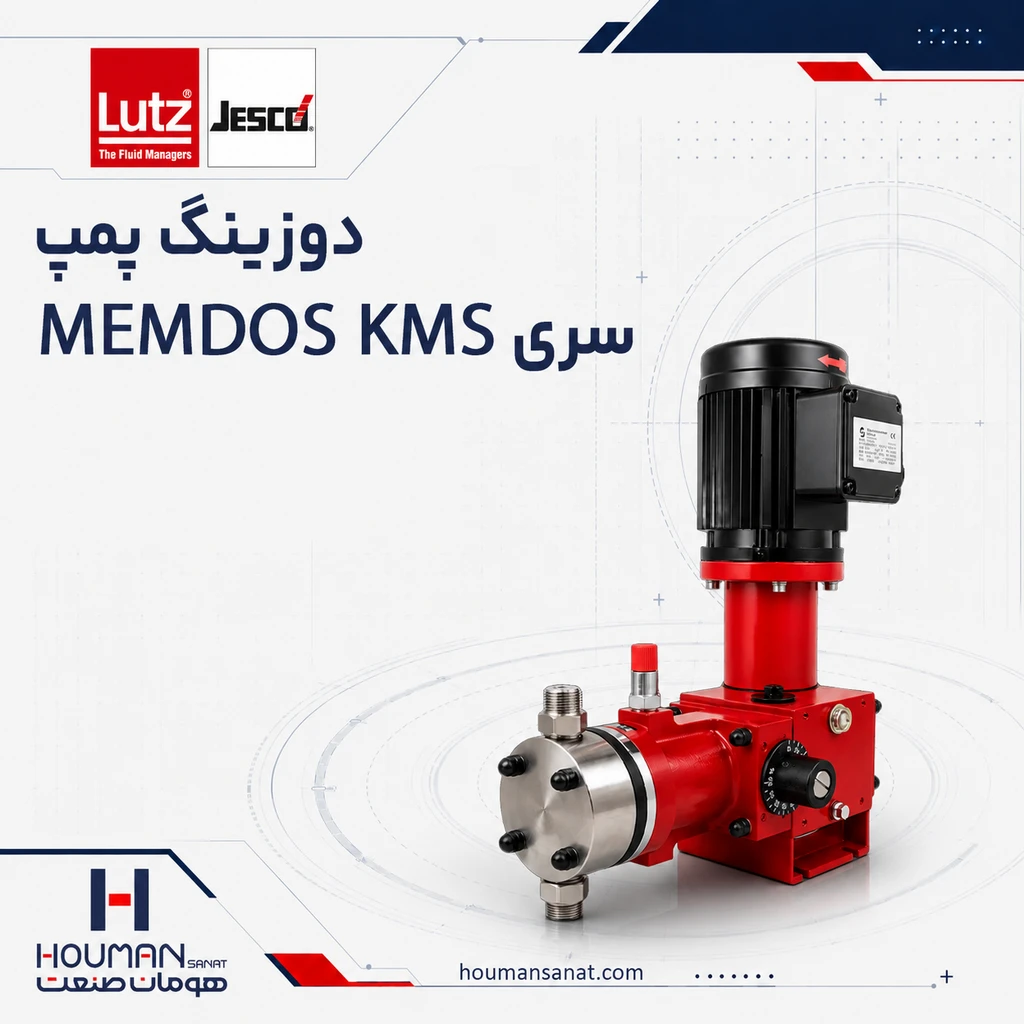

سری MEMDOS KMS
سری MEMDOS KMS از مکانیزم هیدرولیکی برای انتقال نیروی پیستون به دیافراگم استفاده میکند. در این ساختار، ماده شیمیایی با پیستون و آببندی مکانیکی آن تماس مستقیم ندارد.
این خانواده برای تزریق ایمن مواد شیمیایی در ظرفیتهای متوسط و بالا طراحی شده است.
| مشخصه | محدوده یا گزینه |
|---|---|
| مدلها | MEMDOS KMS، KMS-HP، ZKMS |
| مکانیزم | پیستوندیافراگمی هیدرولیکی |
| محدوده دبی مدلهای تکهد | حدود 6.3 تا 1536 لیتر بر ساعت |
| ظرفیت مدلهای دوهد | تا حدود 3072 لیتر بر ساعت |
| فشار کاری | وابسته به سایز و پیکربندی |
| متریال هد | PVC، PVDF یا استنلس استیل |
| تنظیم طول کورس | صفر تا صد درصد |
| شیر اطمینان داخلی | دارد |
| تعداد هد | تکهد یا دوهد |
تفاوت مدلهای MEMDOS KMS
- KMS: مدل استاندارد تکهد
- KMS-HP: نسخه مخصوص فشارهای بالاتر

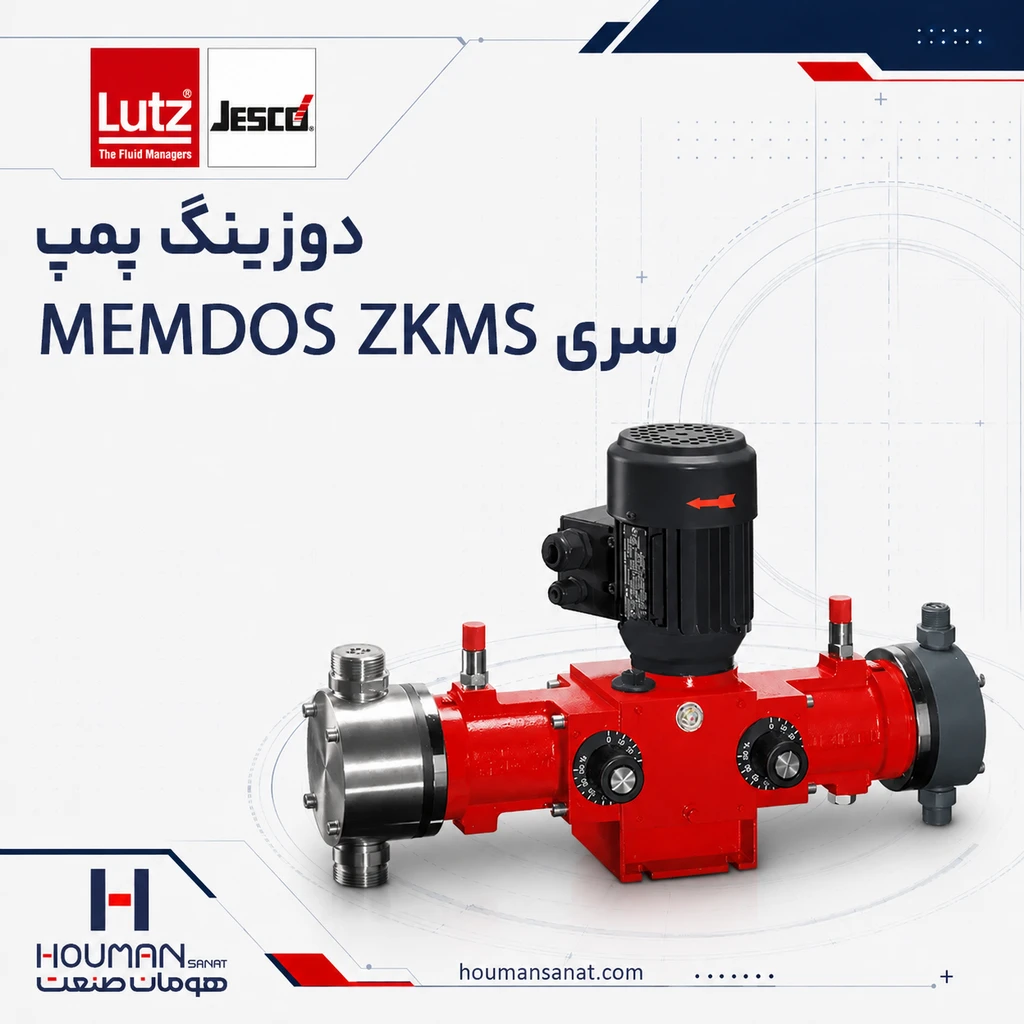

- ZKMS: مدل دوهد برای ظرفیت بیشتر یا دو خط تزریق
محدوده دقیق فشار KMS-HP به سایز هیدرولیکی و کد کامل سفارش بستگی دارد و باید از روی دیتاشیت همان پیکربندی تعیین شود.
جدول مقایسه سریع سریهای دوزینگ پمپ جسکو
| خانواده | مدلهای اصلی | محدوده کلی دبی | فشار شاخص | مزیت اصلی |
|---|---|---|---|---|
| MEMDOS SMART | LAX، LDX، LPX | 2.6 تا 182 لیتر بر ساعت | تا 20 بار | دقت و کنترل پیشرفته |
| MAGDOS | LB، LD، LA، LK، LP | 0.36 تا 13 لیتر بر ساعت | تا 16 بار | ابعاد کوچک و مناسب دبی پایین |
| MEMDOS دیافراگمی | LB، LA، LP، MR، ZMR | 4 تا حدود 1980 لیتر بر ساعت | تا 16 بار | ظرفیت بالاتر و کارکرد صنعتی |
| FEDOS / REKOS | E، DX، KR، ZKR، CCNR | 0.17 تا حدود 840 لیتر بر ساعت | تا 200 بار | تزریق دقیق در فشار بالا |
| MEMDOS KMS | KMS، KMS-HP، ZKMS | 6.3 تا حدود 3072 لیتر بر ساعت | وابسته به پیکربندی | جداسازی دیافراگمی و ظرفیت بالا |
راهنمای انتخاب دوزینگ پمپ جسکو
| نیاز پروژه | سری یا مدل پیشنهادی |
|---|---|
| دبی بسیار پایین، کمتر از یک لیتر بر ساعت | MAGDOS یا FEDOS |
| تزریق ساده و ثابت در دبی پایین | MAGDOS LB |
| تزریق متناسب با پالس کنتور | MAGDOS LD/LK، MEMDOS SMART LDX |
| کنترل با سیگنال 0/4 تا 20 میلیآمپر | MAGDOS LA، MEMDOS SMART LAX، MEMDOS LA |
| کنترل کامل، Batch و ارتباط شبکه | MAGDOS LP، MEMDOS SMART LPX، MEMDOS LP |
| تزریق دقیق با جریان یکنواختتر | MEMDOS SMART |
| کارکرد صنعتی با ظرفیت متوسط یا بالا | MEMDOS LB، LA یا LP |
| تزریق حجمی در فشار پایین | MEMDOS MR یا ZMR |
| دبی پایین و فشار تا حدود 100 بار | FEDOS E یا DX |
| فشار تا 200 بار | REKOS KR یا ZKR |
| اختلاط یا تزریق همزمان دو ماده | REKOS ZKR، CCNR یا MEMDOS ZMR |
| جداسازی کامل سیال از پیستون | MEMDOS KMS |
| نسخه پیستوندیافراگمی فشاربالاتر | MEMDOS KMS-HP |
| ظرفیت بسیار بالا یا سیستم دوهد | MEMDOS ZKMS |
گزینههای کنترلی دوزینگ پمپ جسکو
کنترل دستی
برای تزریق ثابت و تنظیم محلی:
- MAGDOS LB
- MEMDOS LB
- FEDOS E
- REKOS KR
- MEMDOS KMS
کنترل پالسی
برای تزریق متناسب با کنتور، فلومتر یا شمارنده پالس:
- MAGDOS LD، LK و LP
- MEMDOS SMART LDX و LPX
- MEMDOS LP
- FEDOS DX
کنترل آنالوگ
برای دریافت فرمان 0/4 تا 20 میلیآمپر از PLC یا کنترلر:
- MAGDOS LA و LP
- MEMDOS SMART LAX و LPX
- MEMDOS LA و LP
- FEDOS DX
کنترل شبکه و اتوماسیون
- MEMDOS SMART LPX: ارتباط Modbus RTU
- MAGDOS LP: Ethernet سفارشی
- MEMDOS LP: Ethernet سفارشی
تزریق Batch و زمانبندیشده
قابلیت Batch یا Timer در مدلهای زیر قابل ارائه است:
- MAGDOS LK و LP
- MEMDOS SMART LPX
- MEMDOS LP
متریال قسمتهای در تماس با سیال
بسته به خانواده و مدل، هدهای دوزینگ پمپ جسکو با متریالهای زیر عرضه میشوند:
- PP
- PVC
- PVDF
- استنلس استیل
متریال دیافراگم، توپی، سیت و آببند نیز میتواند شامل موارد زیر باشد:
- PTFE
- FPM
- سرامیک
- PVDF
- استنلس استیل
- Hastelloy
- PE
در پمپهای پیستونی باید متریال پیستون و پکینگ نیز بررسی شود. مناسببودن هد استنلس استیل یا PVDF بهتنهایی برای تأیید سازگاری شیمیایی کافی نیست.
انتخاب متریال باید بر اساس موارد زیر انجام شود:
- نام دقیق ماده شیمیایی
- غلظت و دما
- ویسکوزیته و ناخالصیها
- فشار کاری
ویژگیهای کلیدی دوزینگ پمپ Lutz-Jesco
- تنوع مدل از دبی بسیار کم تا چند هزار لیتر بر ساعت
- فشار کاری تا 200 بار در سری REKOS
- پمپهای استپرموتوری، سلونوئیدی و موتوردار
- مدلهای دیافراگمی، پیستونی و پیستوندیافراگمی
- کنترل دستی، پالسی، آنالوگ و Batch
- امکان ارتباط Modbus یا Ethernet در مدلهای پیشرفته
- مدلهای تکهد و دوهد
- امکان ترکیب دو ظرفیت متفاوت در برخی مدلها
- هدهای PP، PVC، PVDF و استنلس استیل
- سیستم تشخیص پارگی دیافراگم در مدلهای منتخب
- مدلهای ATEX برای بعضی کاربردهای صنعتی
- قابلیت استفاده از اینورتر یا عملگر برقی در مدلهای مناسب
صنایع و حوزههای کاربردی
موارد کاربرد دوزینگ پمپ جسکو در صنایع مختلف :
تصفیه آب آشامیدنی
تزریق مواد ضدعفونیکننده، تنظیمکننده pH و مواد شیمیایی و تزریق متناسب با کنتور
تصفیه فاضلاب
تزریق منعقدکننده، فلوکولانت، اسید و باز و تزریق حجمی با فشار پایین
صنایع شیمیایی
برای مواد خورنده یا سمی، مدلهای دیافراگمی با هد PVDF یا استنلس استیل
نفت، گاز و پتروشیمی
تزریق کمحجم مواد شیمیایی در خطوط پرفشار
صنایع فلزی و آبکاری
تزریق اسید، باز و مواد شیمیایی خطوط شستوشو
صنایع غذایی و نوشیدنی
مدلهای دارای هد استنلس استیل برای تزریق افزودنی یا مواد شستوشو
استخرها و مجموعههای آبی
تزریق مواد تنظیمکننده pH و ضدعفونیکننده در دبی پایین
نحوه استعلام و سفارش
برای انتخاب دقیق سری و مدل دوزینگ پمپ جسکو، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام و ترکیب دقیق سیال، درصد غلظت و دمای سیال، چگالی و ویسکوزیته، حداقل و حداکثر دبی تزریق، فشار خط و شرایط مکش، نوع کنترل مورد نیاز، برق ورودی، متریال مورد نیاز هد، سایز و نوع اتصال، شرایط معمولی یا ضدانفجار محل نصب، مدل فعلی پمپ در پروژههای جایگزینی
سوالات متداول
MEMDOS SMART استپرموتوری است و دقت، محدوده تنظیم و قابلیت کنترل بیشتری دارد. MAGDOS سلونوئیدی، کوچکتر و معمولاً برای دبیهای پایینتر مناسب است.
LAX برای کنترل آنالوگ، LDX برای فرمان پالسی و LPX برای کنترل کامل پالسی، آنالوگ، Batch و Modbus طراحی شده است.
LB مدل دستی، LD مدل پالسی، LA مدل آنالوگ، LK مدل پالسی پیشرفته و LP کاملترین نسخه با کنترل دستی، پالسی، آنالوگ و Batch است.
برای دبیهای متوسط و بالا میتوان MEMDOS دیافراگمی را بررسی کرد. برای ظرفیت بسیار بالا، MEMDOS ZMR یا MEMDOS ZKMS مناسبتر هستند.
FEDOS برای فشار تا حدود 100 بار و REKOS برای فشار تا حدود 200 بار قابل بررسی است.
زمانی که جداسازی سیال از پیستون، ایمنی بیشتر و ظرفیت متوسط یا بالا مورد نیاز باشد، مدلهای پیستوندیافراگمی KMS قابل بررسی هستند.
خیر. فشار و دبی هر مدل به سایز هیدرولیکی وابستهاند و باید از روی منحنی یا جدول همان کد محصول بررسی شوند.
خیر. سازگاری به نوع ماده، غلظت، دما و متریال سایر قطعات در تماس با سیال وابسته است.
