پمپ روغن داغ
پمپ روغن داغ باید براساس دبی و هد مدار، نوع روغن حرارتی، دمای کار و استارت، فشار سیستم و آرایش آب‌بندی انتخاب شود. می‌توانید گزینه‌های موجود از برندهای KSB، ایران تولید و متحد را بررسی کنید و برای انتخاب پمپ جدید یا جایگزینی تجهیز فعلی، اطلاعات لازم برای استعلام فنی را آماده کنید.
برندهای پمپ روغن داغ

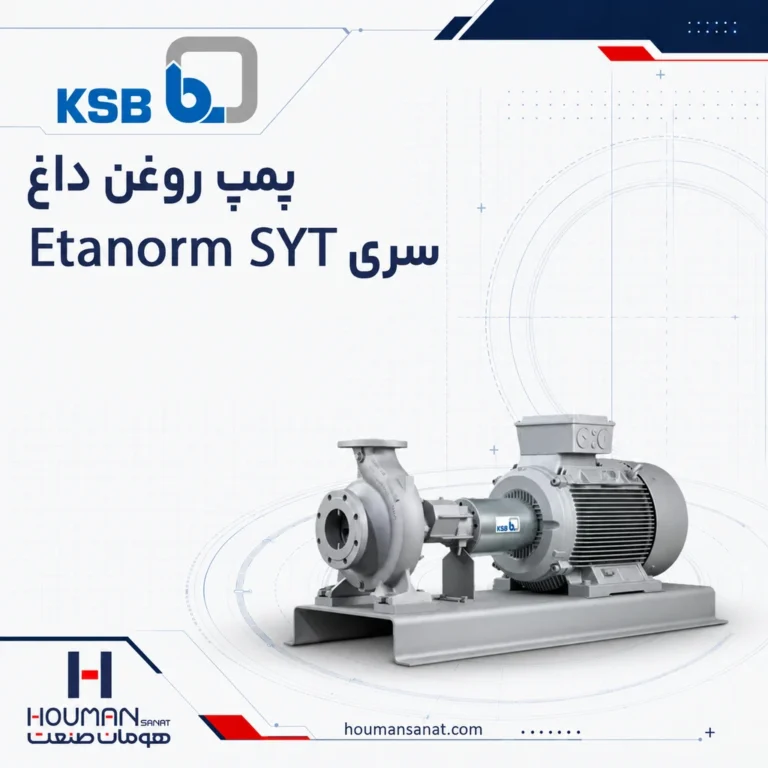

پمپ روغن داغ KSB
سری Etanorm SYT یک پمپ سانتریفیوژ افقی تک‌مرحله‌ای با طراحی Back Pull-Out برای گردش روغن‌های حرارتی معدنی و سنتتیک است.
- مناسب روغن حرارتی با دمای حداکثر ۳۵۰ درجه سانتی‌گراد در پیکربندی تأییدشده
- طراحی مطابق EN 733 با مکانیکال سیل تکی یا دوبل Tandem
- قابل بررسی برای مدارهای دور ثابت یا کنترل دور متغیر با PumpDrive
مشخصات و سری‌های پمپ روغن داغ KSB

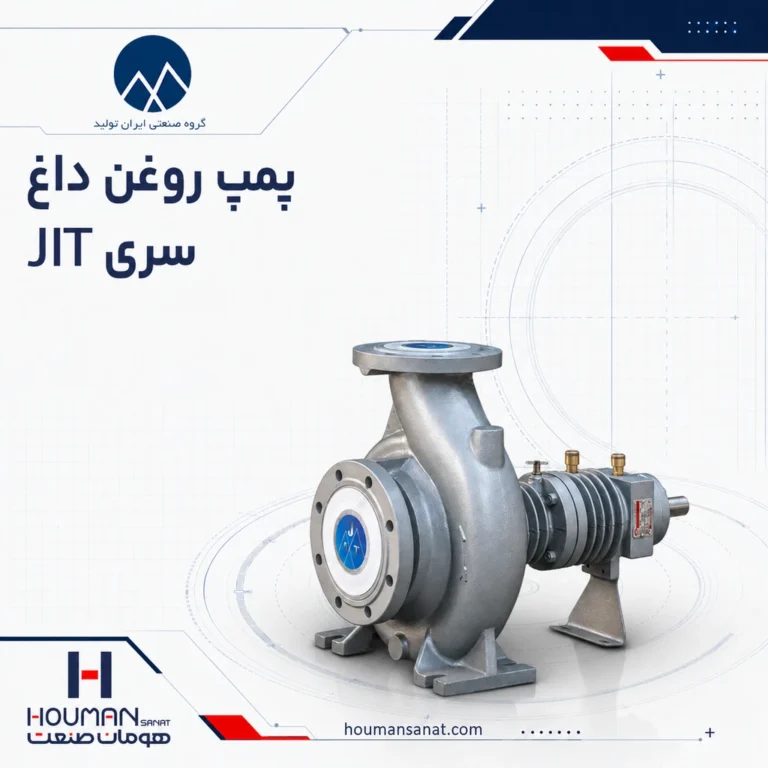

پمپ روغن داغ ایران تولید
خانواده JIT شامل پمپ‌های سانتریفیوژ افقی تک‌مرحله‌ای برای گردش روغن حرارتی، آب داغ و سیالات داغ سازگار در مدارهای صنعتی است.
- مدل‌های مختلف برای پوشش نقاط کاری با دبی و هد متفاوت
- دورهای کاری ۱۴۵۰ و ۲۹۰۰ دور بر دقیقه، متناسب با مدل و نقطه عملکرد
- بدنه و پروانه چدنی با سیستم آب‌بندی مخصوص سرویس دمای بالا
مشخصات و مدل‌های پمپ روغن داغ ایران تولید

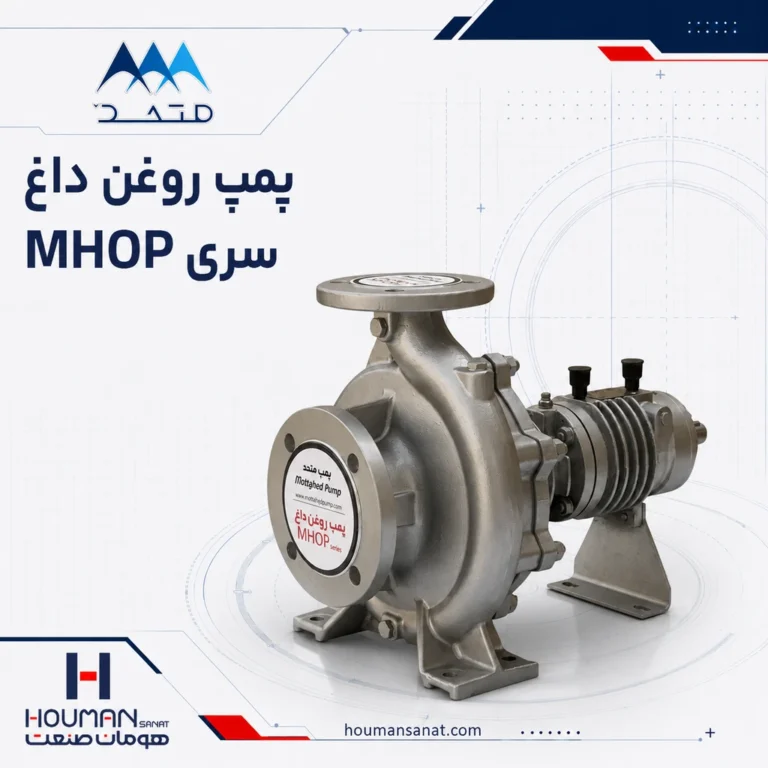

پمپ روغن داغ متحد
پمپ‌های روغن داغ متحد، پمپ‌های سانتریفیوژ افقی تک‌مرحله‌ای برای گردش سیال در مدارهای گرمایش غیرمستقیم صنعتی هستند.
- عرضه در چند سایز ورودی و خروجی برای ظرفیت‌های مختلف مدار
- امکان کوپل با الکتروموتور متناسب با دبی، هد و شرایط برق پروژه
- مناسب بررسی برای سیستم‌های روغن حرارتی با نقطه کاری مشخص
کدام پمپ روغن داغ با نیاز شما تناسب دارد؟
| نیاز یا وضعیت پروژه | گزینه اولیه برای بررسی | دلیل انتخاب مسیر | اطلاعات لازم برای تأیید |
|---|---|---|---|
| گردش روغن در دمای بالا تا محدوده ۳۵۰ درجه سانتی‌گراد | KSB Etanorm SYT | محدوده دمای روغن حرارتی این خانواده تا ۳۵۰ درجه اعلام شده است | نوع روغن، دمای دائم و لحظه‌ای، دبی، هد و آرایش آب‌بندی |
| اولویت با بررسی یک پمپ تولید داخل است | ایران تولید JIT یا پمپ روغن داغ متحد | هر دو خانواده در چند سایز و نقطه کاری عرضه می‌شوند | دبی، هد، دمای روغن، دور، توان موتور و ابعاد نصب |
| دبی یا بار حرارتی مدار در طول کار تغییر می‌کند | KSB Etanorm SYT همراه PumpDrive | کنترل دور می‌تواند عملکرد پمپ را با نیاز متغیر مدار تطبیق دهد | دامنه تغییر دبی، منحنی سیستم، شیوه کنترل و حداقل جریان مجاز |
| مدل پمپ قبلی مشخص است و جایگزین مستقیم می‌خواهید | ابتدا همان برند و سایز، سپس معادل فنی | کد کامل و منحنی پمپ قبلی نقطه شروع مطمئن‌تری برای تطبیق است | پلاک، کد کامل، عکس اتصالات، توان و دور موتور و شرح عملکرد فعلی |
| اطلاعات دبی یا هد در دسترس نیست | بررسی مدار توسط کارشناس فنی | سایز لوله یا توان موتور به‌تنهایی برای انتخاب پمپ کافی نیست | مشخصات بویلر، مصرف‌کننده‌ها، طول مسیر، اختلاف ارتفاع و پمپ فعلی |
| روغن هنگام استارت بسیار غلیظ است یا سیال ذرات جامد دارد | بازبینی نوع پمپ و شرایط راه‌اندازی | پمپ سانتریفیوژ روغن داغ ممکن است در این شرایط انتخاب مناسبی نباشد | ویسکوزیته در دمای شروع و کار، اندازه ذرات و روش پیش‌گرمایش |
این جدول برای تعیین مسیر بررسی است. انتخاب نهایی باید روی منحنی همان مدل و در نقطه کاری واقعی انجام شود.
پیش از انتخاب پمپ روغن داغ این مشخصات را بررسی کنید
دبی و هد مورد نیاز
پمپ باید دبی مورد نیاز فرایند را در هد واقعی مدار تأمین کند. هد شامل افت لوله‌ها، شیرآلات، مبدل‌ها، تجهیزات فرایندی و اختلاف ارتفاع است. انتخاب صرفاً براساس قطر لوله یا حداکثر دبی درج‌شده در کاتالوگ می‌تواند پمپ را از محدوده مناسب عملکرد خارج کند.
نوع روغن و تغییر ویسکوزیته
نام تجاری یا دیتاشیت روغن حرارتی را اعلام کنید. ویسکوزیته روغن در زمان راه‌اندازی سرد می‌تواند بسیار بیشتر از ویسکوزیته آن در دمای کار باشد و بر توان موتور، جریان راه‌اندازی، شرایط مکش و عملکرد پمپ اثر بگذارد.
دمای کار و دمای شروع
دمای دائم کار، حداکثر دمای احتمالی و دمای روغن هنگام روشن‌شدن پمپ باید جداگانه مشخص شوند. درج عبارت کلی «روغن داغ» برای انتخاب متریال، مکانیکال سیل و آرایش یاتاقان کافی نیست.
شرایط مکش و خطر کاویتاسیون
دمای بالا می‌تواند حاشیه اطمینان مکش را کاهش دهد. ارتفاع مخزن، فشار روی سطح سیال، طول و قطر خط مکش، تعداد اتصالات، صافی و دمای روغن باید در محاسبه NPSH موجود لحاظ شوند.
آب‌بندی و سطح مجاز نشتی
انتخاب مکانیکال سیل تکی، دوبل یا تجهیزات جانبی آب‌بندی به دما، فشار محفظه سیل، نوع روغن، دفعات استارت و توقف و الزامات ایمنی محل بستگی دارد. مقاوم‌بودن اسمی یک سیل در برابر حرارت، به‌تنهایی سازگاری آن با کل شرایط پروژه را ثابت نمی‌کند.
فشار سیستم و فشار مجاز بدنه
هد پمپ با حداکثر فشار مجاز بدنه یک مفهوم نیست. فشار استاتیک مدار، فشار مکش، هد تولیدشده و شرایط گذرا باید در کنار یکدیگر بررسی شوند تا فشار وارد بر پوسته و آب‌بندی از مقدار مجاز نسخه انتخابی بیشتر نشود.
مواردی که به بازنگری نیاز دارند
- اگر روغن در شروع بسیار غلیظ است، شرایط پیش‌گرمایش، دور راه‌اندازی و توان موتور باید بررسی شود.
- اگر سیال دارای ذرات جامد، رسوب یا محصولات تخریب روغن است، پمپ استاندارد روغن داغ نباید بدون بررسی انتخاب شود.
- اگر محل نصب در ناحیه خطرناک قرار دارد، موتور، کوپلینگ، تجهیزات کنترلی و خود پمپ باید مطابق مشخصات Zone و کلاس دمایی پروژه انتخاب شوند.
صنایع و کاربردهای پمپ روغن داغ
صنایع چوب و MDF
گردش روغن حرارتی در پرس‌های تولید MDF، نئوپان، روکش و تجهیزات خشک‌کن؛ با توجه ویژه به دبی مدار و کارکرد پیوسته.
صنایع شیمیایی و پتروشیمی
گردش سیال حرارتی در راکتورها، مبدل‌ها و مدارهای گرمایش فرایندی؛ مشروط به بررسی سازگاری روغن، آب‌بندی و الزامات محیط خطرناک.
صنایع پلاستیک و لاستیک
تأمین گردش روغن برای گرم‌کردن قالب‌ها، خطوط شکل‌دهی و تجهیزات فرایندی؛ با کنترل دمای کار و تغییرات بار حرارتی.
صنایع غذایی
گرمایش غیرمستقیم خشک‌کن‌ها، مخازن و خطوط پخت؛ به شرط جدابودن مدار روغن از محصول و رعایت الزامات فنی و ایمنی واحد.
قیمت پمپ روغن داغ و موارد مؤثر بر استعلام
قیمت پمپ روغن داغ تنها با نام برند یا سایز دهانه تعیین نمی‌شود. برای دریافت پیشنهادهای قابل مقایسه باید دامنه تجهیز و شرایط فنی در هر استعلام یکسان باشد.
مهم‌ترین عوامل مؤثر بر قیمت عبارت‌اند از:
- برند، سری و سایز هیدرولیکی پمپ
- دبی و هد در نقطه کاری واقعی
- حداکثر دمای روغن و فشار مدار
- جنس پوسته، پروانه، شفت و قطعات در تماس با سیال
- نوع مکانیکال سیل و تجهیزات جانبی آب‌بندی
- توان، دور، کلاس حفاظتی و مشخصات الکتروموتور
- نیاز به موتور ضدانفجار یا تجهیزات متناسب با محیط خطرناک
- ارائه پمپ تنها یا مجموعه کامل شامل موتور، شاسی، کوپلینگ و محافظ
- تجهیزات کنترل دور، پایش و مدارک فنی مورد نیاز پروژه
هنگام مقایسه دو پیش‌فاکتور بررسی کنید که هر دو پیشنهاد شامل دامنه یکسانی باشند. قیمت پمپ بدون موتور را نباید مستقیماً با مجموعه کوپله‌شده دارای موتور، شاسی و تجهیزات جانبی مقایسه کرد.
جایگزینی پمپ روغن داغ فعلی
اگر هدف تعویض پمپ موجود است، ابتدا مشخص کنید پمپ قبلی عملکرد رضایت‌بخشی داشته و فقط نیازمند جایگزینی است یا مشکلاتی مانند کمبود دبی، نشتی، کاویتاسیون، داغ‌شدن یاتاقان، صدای غیرعادی یا خرابی مکرر سیل نیز وجود دارد.
برای بررسی جایگزین، این موارد را ارسال کنید:
- عکس خوانای پلاک پمپ و الکتروموتور
- برند و کد کامل مدل
- تصویر پمپ، شاسی، کوپلینگ و اتصالات
- سایز و کلاس فلنج‌های مکش و دهش
- جهت دوران و مشخصات شفت
- توان، دور، ولتاژ و فریم موتور
- دبی و هد مورد انتظار
- نوع روغن و دمای شروع و کار
- شرح مشکل فعلی، در صورت وجود
برابر بودن سایز دهانه، توان موتور یا ظاهر دو پمپ، معادل بودن فنی آن‌ها را ثابت نمی‌کند. ابعاد نصب، منحنی عملکرد، NPSH، جهت دوران، آرایش آب‌بندی و بار وارد بر موتور نیز باید تطبیق داده شوند.
اطلاعات لازم برای انتخاب و استعلام پمپ روغن داغ
اگر مدل مشخص دارید
- برند و کد کامل مدل
- تعداد مورد نیاز
- عکس پلاک یا دیتاشیت
- پمپ تنها یا مجموعه همراه موتور و شاسی
- زمان مورد نیاز
- نام و شماره تماس
اگر برای کاربرد خود یک گزینه می‌خواهید
اطلاعات پایه:
- نوع یا نام تجاری روغن
- دمای روغن در زمان شروع و کار
- دبی مورد نیاز
- هد یا فشار مورد نیاز
- تعداد پمپ
- شرح کوتاه کاربرد
اطلاعات تکمیلی در صورت دسترسی:
- ویسکوزیته روغن در دمای شروع و کار
- فشار مکش و فشار استاتیک مدار
- طول، قطر و آرایش تقریبی لوله‌کشی
- مشخصات برق و الکتروموتور
- شرایط محیطی و وجود ناحیه خطرناک
- نوع آب‌بندی یا محدودیت نشتی
- ساعات کار روزانه و تعداد دفعات استارت
اگر بخشی از اطلاعات فنی را نمی‌دانید، تصویر پلاک پمپ قبلی، مشخصات بویلر یا شرح مدار را ارسال کنید تا مسیر بررسی از همان اطلاعات آغاز شود.
ارتباط با کارشناس و استعلام پمپ روغن داغ
پرسش‌های متداول انتخاب و خرید پمپ روغن داغ
برای استعلام قیمت پمپ روغن داغ چه اطلاعاتی لازم است؟
حداقل نوع روغن، دمای کار، دبی، هد و مشخصات برق را اعلام کنید. اگر پمپ جایگزین تجهیز فعلی است، عکس پلاک و کد کامل مدل قبلی نیز برای بررسی بسیار مفید است.
آیا می‌توان پمپ روغن داغ را فقط براساس سایز لوله انتخاب کرد؟
خیر. سایز لوله فقط یکی از اطلاعات مدار است. دبی، هد، افت تجهیزات، شرایط مکش، دما و ویسکوزیته روغن نیز باید در انتخاب مدل بررسی شوند.
آیا حداکثر دبی و حداکثر هد یک پمپ هم‌زمان قابل دستیابی هستند؟
معمولاً خیر. این اعداد انتهای دامنه عملکرد یک خانواده را نشان می‌دهند و الزاماً متعلق به یک مدل یا یک نقطه کاری مشترک نیستند. انتخاب باید براساس منحنی مدل و ترکیب هم‌زمان دبی و هد انجام شود.
برای جایگزینی پمپ قبلی، توان یکسان موتور کافی است؟
خیر. دو پمپ با توان موتور یکسان ممکن است منحنی عملکرد، ابعاد، دور، NPSH، نوع سیل و محدودیت دمایی متفاوتی داشته باشند. توان موتور فقط یکی از معیارهای تطبیق است.
چرا دمای استارت سرد باید اعلام شود؟
روغن در دمای پایین معمولاً ویسکوزتر است. این وضعیت می‌تواند توان و گشتاور راه‌اندازی مورد نیاز، افت خط مکش و شرایط عملکرد پمپ را تغییر دهد؛ حتی اگر پمپ پس از گرم‌شدن عادی کار کند.
آیا یک پمپ روغن داغ برای هر نوع روغن حرارتی مناسب است؟
خیر. نوع پایه روغن، افزودنی‌ها، ویسکوزیته، دمای کار و سازگاری آن با متریال و اجزای آب‌بندی باید بررسی شود. نام عمومی «روغن حرارتی» برای تأیید نهایی کافی نیست.
