پمپ دنده ای
برای انتخاب پمپ دندهای، نوع سیال، دبی و فشار مورد نیاز را در کنار دمای کار و شرایط نصب بررسی کنید. هومان صنعت در انتخاب پمپ برای انتقال مواد، مدارهای روانکاری و سیستمهای هیدرولیک همراه شماست. برندها و خانوادههای زیر را مقایسه کنید یا برای بررسی یک کاربرد جدید و جایگزینی پمپ فعلی، با کارشناس فروش تماس بگیرید.
برندهای پمپ دندهای

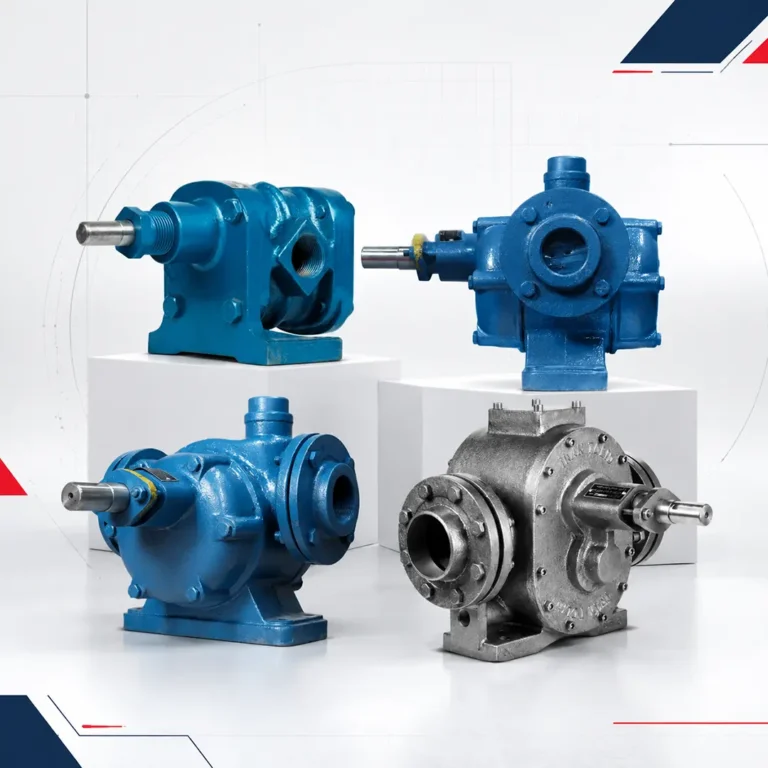

پمپ دندهای ایران تولید
پمپهای ایران تولید برای انتقال سیالات روانکار و مواد غلیظ، با خانوادههای مختلف از نظر اندازه و آرایش نصب قابل بررسیاند.

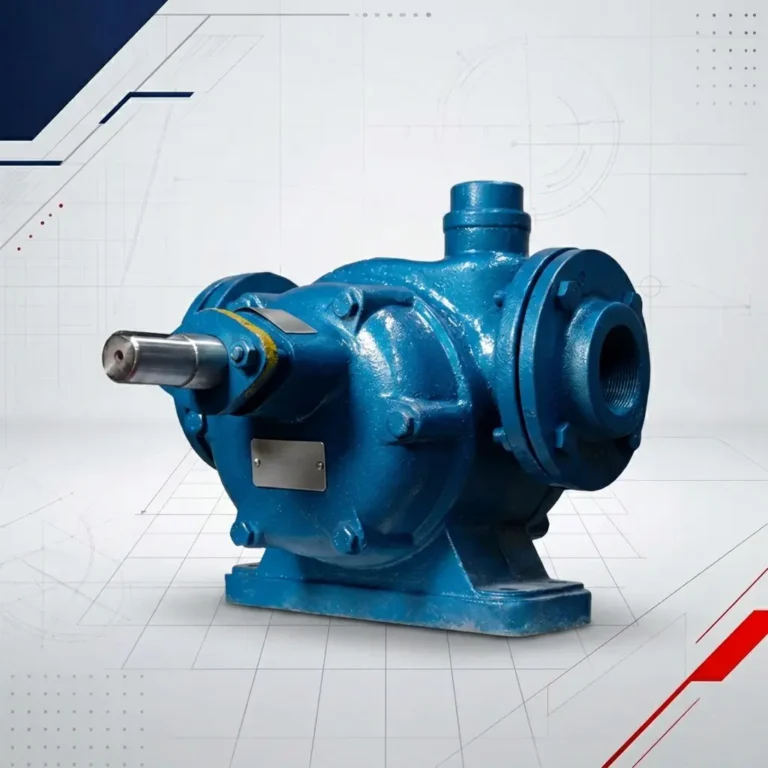

- خانوادههای GF، VGF و VG برای مقایسه ظرفیت و آرایش مورد نیاز.
- خانواده HF و مدلهای مرتبط برای بررسی گزینههای کوچکتر انتقال سیال.
- انتخاب سرعت و محرک متناسب با مشخصات سیال و مدت کار.
پمپ دندهای کراخت
کراخت برای روانکاری، انتقال مواد ویسکوز و هیدرولیک روغنی، خانوادههای جداگانه دارد؛ انتخاب باید از خانواده متناسب با کاربرد شروع شود.
- KF: انتقال روغن، تغذیه مدارهای روانکاری و فیلتراسیون.

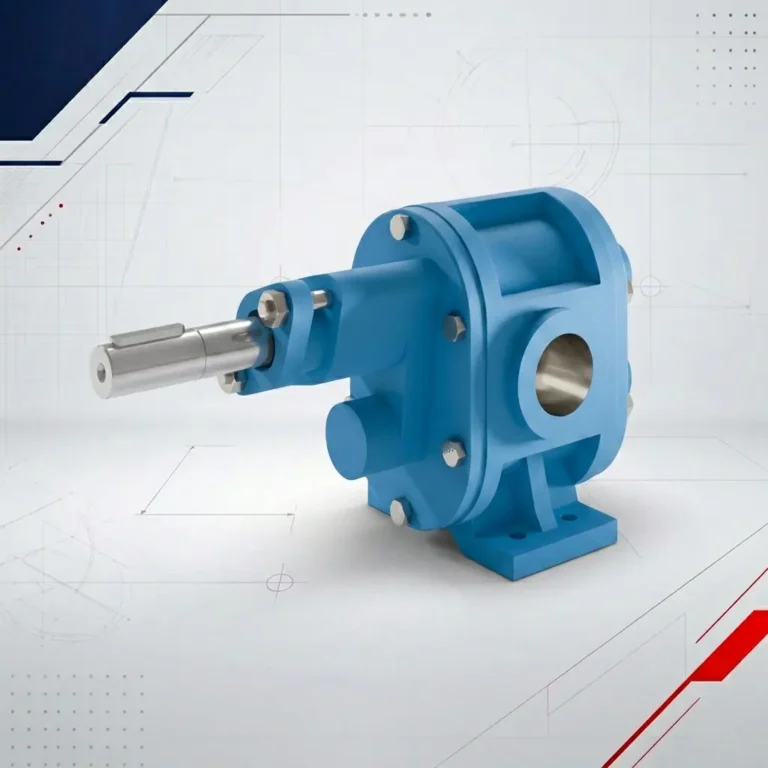

- BT / BTH: انتقال دورپایین سیالات با ویسکوزیته متوسط تا بالا.
- KP: تأمین جریان در سیستمهای هیدرولیک روغنی فشار بالا.

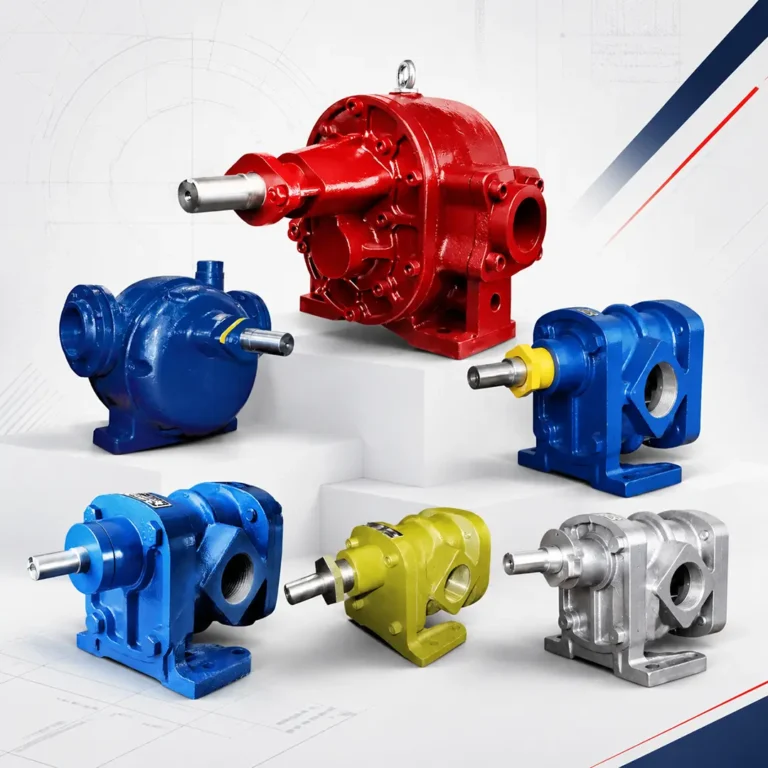

پمپ دندهای نقش جهان
نقش جهان پمپهای دنده خارجی غلیظکش را با تنوع در جنس قطعات و طراحی تکجداره یا دوجداره تولید میکند.
- خانوادههای چدنی مانند HF و GF، در کنار گزینههای استیل SHF و بدنه برنجی BHF.
- طرحهای تکجداره و دوجداره برای بررسی نیاز فرایند به کنترل دما.
- انتخاب متریال بدنه، دنده و آببندی بهصورت جداگانه؛ جنس بدنه بهتنهایی مشخصکننده جنس تمام قطعات نیست.
پمپ دندهای روتوفلوید
سری FTSS روتوفلوید برای کاربردهایی قابل بررسی است که ساختار استنلس استیل و دسترسی به قطعات برای نظافت اهمیت دارد.
- بدنه، شفت و دندههای استنلس استیل ۳۱۶.
- ساختار سهتکه برای باز کردن و نظافت قطعات.
- انتخاب نوع آببندی متناسب با سیال، دما و شرایط کار.
مشخصات و سایزهای FTSS روتوفلوید

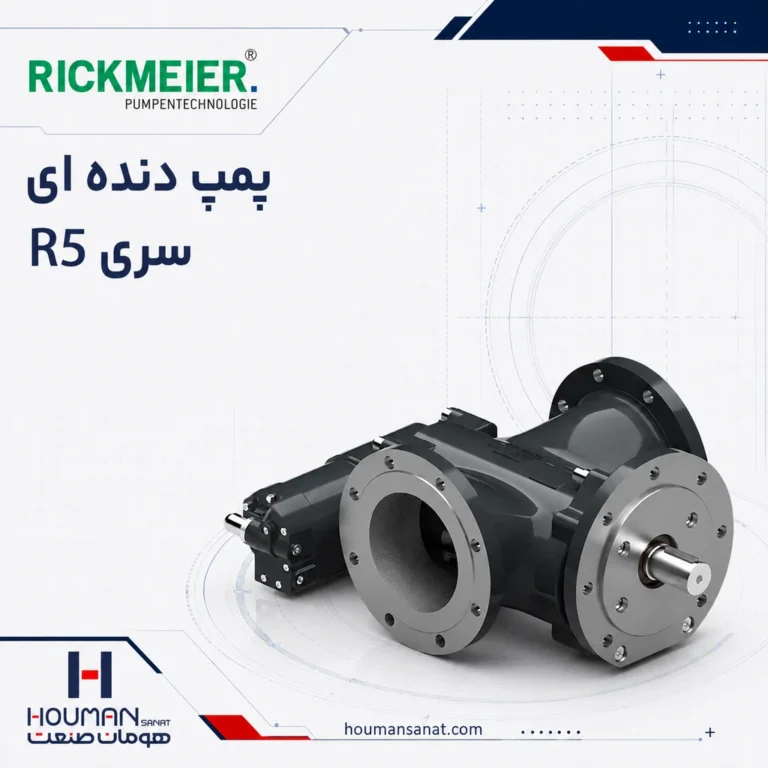

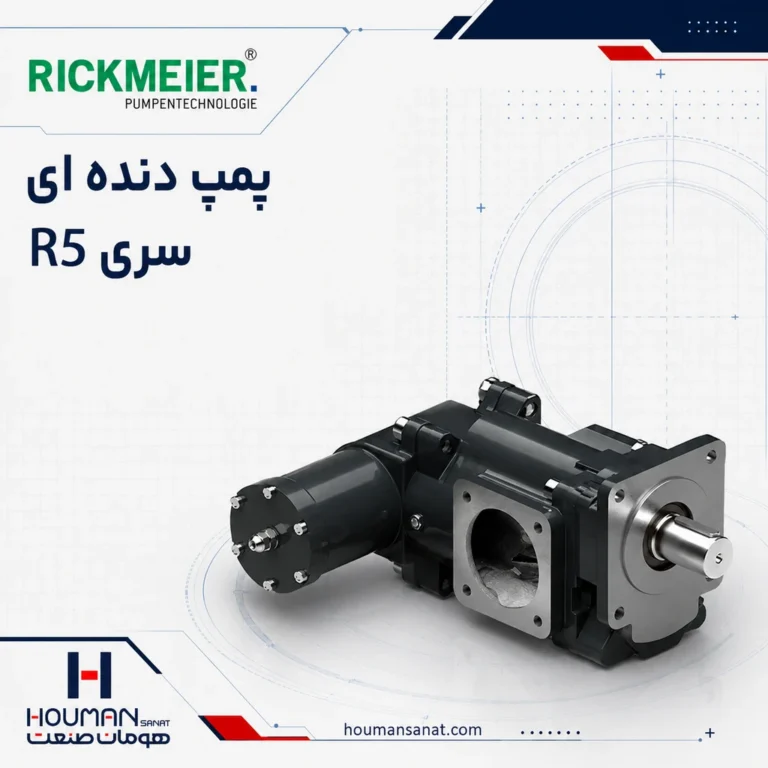

پمپ دندهای ریکمایر
سری R5 ریکمایر برای انتقال روغن و مدارهای روانکاری، با امکان تطبیق پیکربندی پمپ با ماشینآلات بررسی میشود.
- ساختار ماژولار با گزینههای مختلف اتصال و آببندی.
- نسخههای دارای شیر اطمینان فشار.
- امکان انتخاب مجموعه پمپ و موتور در طراحی سازنده.
روتو فلوید (Rotofluid) نام تجاری خط پمپهای دندهای شرکت Fluid Tech Systems هند است که از سال ۱۹۹۳ در شهر احمدآباد گجرات آغاز به کار کرد. این شرکت با بیش از سه دهه تجربه در طراحی و ساخت پمپهای دندهای دوار (Rotary Gear Pump) به یکی از تولیدکنندگان شناختهشده هند در این حوزه تبدیل شده و محصولاتش به بازارهای متعددی عرضه میشود. سری FTSS تخصصیترین خط تولید روتو فلوید است که از استنلس استیل ۳۱۶ برای کاربردهای حساس در صنایع غذایی، دارویی، آرایشی و شیمیایی طراحی شده است.
کدام پمپ دندهای با نیاز شما تناسب دارد؟
برای محدود کردن گزینهها، ابتدا کاربرد را مشخص کنید. مسیرهای زیر نقطه شروع بررسی هستند؛ انتخاب نهایی به مشخصات سیال، شرایط مکش و دبی مورد نیاز در فشار کار بستگی دارد.
| نیاز شما | گزینههای اولیه برای بررسی | دلیل بررسی | اطلاعات تعیینکننده |
|---|---|---|---|
| انتقال روغن و تغذیه مدار روانکاری | کراخت KF و ریکمایر R5؛ مقایسه با ایران تولید در محدوده عملکرد متناسب | خانوادههای مرتبط با انتقال روغن و روانکاری | نوع روغن، دمای شروع و کار، دبی، فشار و سرعت محرک |
| انتقال رزین، چسب، موم یا قیر | کراخت BT / BTH | طراحی دورپایین برای سیالات ویسکوز سازگار و دارای خاصیت روانکاری | ویسکوزیته در دمای انتقال، وجود ذرات، نیاز به گرمایش و شرایط مکش |
| انتقال مواد با نیاز به بدنه و دنده استنلس استیل | روتوفلوید FTSS | قطعات اصلی استیل و ساختار قابل باز شدن برای نظافت | سازگاری شیمیایی، آببندی، روش شستوشو و الزامات بهداشتی فرایند |
| نیاز به پمپ غلیظکش دوجداره | بررسی طرح متناسب در نقش جهان | وجود طرحهای دوجداره در محصولات این سازنده | دمای سیال، سیال گرمکننده، دما و فشار مدار گرمکن |
| تأمین جریان روغن برای مدار هیدرولیک فشار بالا | کراخت KP | خانواده مخصوص هیدرولیک روغنی | فشار پیوسته و پیک، دبی، نوع روغن، دور و نحوه اتصال به محرک |
پمپ دندهای انتقال سیال و پمپ دندهای هیدرولیک، حتی اگر ظاهر مشابهی داشته باشند، جایگزین مستقیم یکدیگر نیستند. همچنین عنوان «غلیظکش» بهتنهایی برای انتخاب پمپ کافی نیست؛ رفتار رزین، ملاس و روغن سنگین در دما و شرایط مکش یکسان نیست.
پیش از انتخاب پمپ دندهای، این مشخصات را بررسی کنید
سیال و ویسکوزیته در دمای واقعی کار
نام تجاری یا نوع دقیق سیال را مشخص کنید. برای روغن، گرید و برای مواد شیمیایی، ترکیب و غلظت نیز اهمیت دارد. عدد ویسکوزیته باید همراه واحد و دمای اندازهگیری باشد؛ عبارتهایی مانند «روغن غلیظ» یا «رزین روان» برای تعیین سرعت پمپ کافی نیستند.
اگر سیال هنگام راهاندازی سردتر و غلیظتر است، همین وضعیت هم باید بررسی شود. انتخابی که فقط بر اساس شرایط گرم و پایدار خط انجام شده، ممکن است هنگام شروع کار با محدودیت مکش یا گشتاور مواجه شود.
دبی مورد نیاز در فشار کار
دبی مورد نیاز را همراه فشار ورودی و خروجی یا اطلاعات مسیر انتقال اعلام کنید. یک عدد حداکثر دبی، بدون مشخص بودن سرعت و شرایط فشار، مبنای مناسبی برای انتخاب نیست.
اگر قرار است مخزن در مدت معینی تخلیه شود، حجم مخزن و زمان مورد انتظار را بگویید. برای برآورد فشار نیز فقط اختلاف ارتفاع کافی نیست؛ طول و قطر لوله، شیرها، فیلتر و فشار مخزن مقصد در بررسی دخیلاند.
شرایط مکش و محل قرارگیری پمپ
پمپ زیر سطح مایع نصب میشود یا باید سیال را از مخزنی پایینتر بکشد؟ مسیر ورودی کوتاه است یا از شلنگ بلند و چند اتصال عبور میکند؟ این اطلاعات، بهخصوص برای مواد غلیظ، بخشی از انتخاب خود پمپ هستند.
افزایش توان موتور، محدودیت ورود سیال به پمپ را برطرف نمیکند. اگر مکش مناسب نباشد، تغییر مسیر ورودی، محل نصب یا سرعت کار باید همراه انتخاب تجهیز بررسی شود.
متریال و آببندی
جنس بدنه، دندهها، شفت، بوشها و آببند باید با سیال و دمای آن سازگار باشند. انتخاب بدنه استیل، سازگاری تمام اجزای پمپ با ماده شیمیایی را تضمین نمیکند.
در فرایندهای غذایی و حساس، روش نظافت، امکان تخلیه مواد باقیمانده و الزامات بهداشتی خط نیز باید مشخص شوند. صرف استفاده از استنلس استیل ۳۱۶، تأییدیه بهداشتی یا قابلیت یک روش خاص شستوشو محسوب نمیشود.
سرعت پمپ و مجموعه محرک
پمپ، الکتروموتور و در صورت نیاز گیربکس، باید بهعنوان یک مجموعه انتخاب شوند. سرعت مناسب تابع طراحی پمپ، سیال و شرایط کار است؛ کوپل مستقیم به موتور برای همه پمپهای غلیظکش انتخاب درستی نیست.
اگر موتور یا گیربکس موجود قرار است حفظ شود، توان، دور خروجی، نحوه اتصال و وضعیت راهاندازی آن را اعلام کنید. کارکرد پیوسته یا نوبتی پمپ هم در این بررسی اهمیت دارد.
کنترل دما و حفاظت در برابر اضافهفشار
برای سیالی که با سرد شدن جریانپذیری خود را از دست میدهد، نیاز به گرم نگه داشتن پمپ و مسیر انتقال باید از ابتدا مشخص شود. وجود جداره گرمکن، به معنی مجاز بودن هر دما یا فشار در مدار گرمایش نیست.
اگر امکان بسته شدن مسیر خروجی وجود دارد، حفاظت مناسب در برابر اضافهفشار باید در طراحی مجموعه لحاظ شود. شیر اطمینان داخلی پمپ را نیز نباید بدون بررسی طراحی آن، برای برگشت دائمی جریان و تنظیم مداوم دبی به کار برد.
چه زمانی انتخاب پمپ دندهای نیاز به بازنگری دارد؟
- سیال دارای ذرات سخت و ساینده است: پمپ دندهای استاندارد ممکن است انتخاب مناسبی نباشد. نوع، اندازه و مقدار ذرات را اعلام کنید تا نوع پمپ و جنس قطعات بازبینی شود.
- پمپ مرتب بدون سیال کار میکند: برای نسخههایی که قطعات داخلی آنها با سیال روانکاری میشوند، باید حفاظت خشککاری یا فناوری مناسبتری بررسی شود.
- تزریق دقیق و کنترلشده هدف اصلی است: اگر نیاز شما تزریق ماده با فرمان پالسی، آنالوگ یا کنترل فرایندی است، گزینههای دوزینگ پمپ را هم بررسی کنید.
صنایع و حوزههای کاربردی
صنایع دریایی
تغذیه مدار روغنکاری گیربکسهای دریایی و پیشروانکاری موتورهای دیزل با خانواده KF کراخت؛ در جایگزینی، مشخصات اتصال و الزامات تجهیز اصلی باید حفظ شوند.
انرژیهای تجدیدپذیر
گردش روغن در مدار روانکاری گیربکس توربین بادی با خانواده KF کراخت؛ شرایط راهاندازی سرد و نحوه انتقال حرکت به پمپ، از موارد بررسی این کاربرد هستند.
رنگ، رزین و چسب
انتقال مواد ویسکوز سازگار با خانواده BT / BTH کراخت؛ انتخاب سرعت و آببندی باید با فرمول ماده و وجود احتمالی ذرات تطبیق داده شود.
صنایع غذایی
انتقال موادی مانند روغن گیاهی و محلول قند با FTSS روتوفلوید؛ انتخاب نهایی به ویژگی ماده و الزامات نظافت و بهداشت همان خط بستگی دارد.
قیمت پمپ دندهای و موارد مؤثر بر استعلام
قیمت پمپ دندهای به برند، خانواده، ظرفیت مورد نیاز و پیکربندی تجهیز وابسته است. دو پمپ با دهانه یکسان ممکن است از نظر سرعت مجاز، جنس قطعات، آببندی و اقلام همراه متفاوت باشند و قیمت قابل مقایسهای نداشته باشند.
برای دریافت پیشنهاد متناسب با نیاز، مشخص کنید پمپ تنها میخواهید یا مجموعه پمپ و محرک. متریال ویژه، طراحی دوجداره، نوع آببندی و الزامات محیط نصب نیز میتوانند دامنه سفارش را تغییر دهند. قیمت و شرایط تأمین باید برای همان مدل و ترکیب نهایی بررسی شوند.
هنگام مقایسه دو پیشنهاد قیمت، این موارد را تطبیق دهید
| مورد مقایسه | چه چیزی باید روشن باشد؟ |
|---|---|
| مشخصات عملکردی | دبی در فشار و سرعت مورد نیاز؛ همراه شرایط سیال |
| پیکربندی پمپ | کد کامل، جنس قطعات و نوع آببندی |
| اقلام همراه | موتور، گیربکس، کوپلینگ، شاسی و حفاظ؛ هرکدام شامل پیشنهاد هست یا خیر |
| تجهیزات و مدارک | شیر اطمینان، تجهیزات گرمایش، نقشه و مدارک مورد درخواست |
| شرایط تجاری | اعتبار قیمت، زمان تحویل، حمل، مالیات و شرایط ضمانت اعلامشده |
اگر کد پمپ را میدانید، برای استعلام همان کد و تعداد کافی است تا بررسی شروع شود. اگر هنوز مدل انتخاب نشده، شرح کاربرد و اطلاعات پایه فرایند را در اختیار کارشناس فروش قرار دهید.
جایگزینی پمپ دندهای فعلی
برای بررسی جایگزین، ابتدا عکس خوانای پلاک و تصویر کلی پمپ در محل نصب را آماده کنید. اگر پلاک آسیب دیده، عکس نوشتههای بدنه، اتصالات و سمت شفت هم میتواند به شناسایی کمک کند.
در کنار مدل پمپ، این موارد باید تطبیق داده شوند:
- جهت دوران، محل دهانههای مکش و دهش و نوع اتصال آنها.
- ابعاد شفت، خار یا هزارخار، فلنج و پایههای نصب.
- سرعت محرک، دبی و فشار مورد نیاز و جنس قطعات و آببندی.
- وجود شیر اطمینان، جداره گرمکن یا تجهیزات متصل به پمپ.
پمپ قبلی عملکرد رضایتبخشی داشته یا تعویض آن به دلیل افت دبی، نشتی یا خرابی تکراری است؟ پاسخ این سؤال مسیر بررسی را تغییر میدهد. در حالت دوم، لازم است علت مشکل هم بررسی شود تا با نصب پمپ جدید تکرار نشود.
هماندازه بودن دهانه یا یکسان بودن توان موتور برای تأیید جایگزین کافی نیست. برای شروع بررسی، از طریق راههای ارتباطی هومان صنعت با واحد فروش هماهنگ کنید.
اطلاعات لازم برای انتخاب و استعلام پمپ دندهای
اگر برند و مدل مشخص است
نام برند، کد کامل پمپ، تعداد و زمان مورد نیاز را اعلام کنید. عکس پلاک یا دیتاشیت موجود نیز به تشخیص دقیق نسخه، جهت دوران و متعلقات کمک میکند. مشخص کنید درخواست مربوط به پمپ تنهاست یا مجموعه همراه موتور و تجهیزات جانبی.
اگر برای کاربرد خود پمپ انتخاب میکنید
برای شروع، همین اطلاعات را آماده کنید:
- چه سیالی قرار است منتقل شود و دمای تقریبی آن چقدر است؟
- چه مقدار سیال در چه مدت باید جابهجا شود؟
- سیال از کجا به کجا منتقل میشود و محل نصب پمپ کجاست؟
- موتور یا گیربکس موجود دارید یا مجموعه جدید لازم است؟
اگر ویسکوزیته، فشار خط، طول و قطر لوله یا اطلاعات دقیق ماده را دارید، آنها را نیز اضافه کنید. نداشتن همه مشخصات فنی مانع شروع بررسی نیست؛ موارد نامشخص را اعلام کنید تا اطلاعات لازم با کمک واحد فنی شما تکمیل شود.
پرسشهای متداول انتخاب و خرید پمپ دندهای
برای تخلیه یک مخزن، اگر دبی را ندانیم چطور استعلام بگیریم؟
حجم سیال و مدت زمان مورد انتظار برای تخلیه را اعلام کنید. برای بررسی انتخاب، نوع ماده، دمای آن و مشخصات مسیر انتقال نیز لازم است. برآورد دبی از حجم و زمان، شروع محاسبه است؛ شرایط مکش و فشار مسیر همچنان باید بررسی شوند.
میتوان پمپ جدید را به موتور و گیربکس قبلی متصل کرد؟
در صورت تطابق مشخصات، ممکن است. دور و توان محرک، گشتاور مورد نیاز، جهت دوران، اتصال شفت و ابعاد نصب باید کنترل شوند. یکسان بودن توان درجشده روی موتور، بهتنهایی این تطابق را تأیید نمیکند.
برای پمپ کردن مواد غلیظ، دنده داخلی انتخاب بهتری است یا دنده خارجی؟
پاسخ به نوع ماده و نقطه کار بستگی دارد. در میان پمپهای دنده خارجی نیز خانوادههای دورپایین مخصوص سیالات ویسکوز وجود دارند. فشار مورد نیاز، ویسکوزیته، رفتار سیال هنگام شروع کار و شرایط مکش را همراه نوع طراحی مقایسه کنید.
آیا هر پمپ دندهای استیل برای مواد غذایی مناسب است؟
خیر. علاوه بر جنس بدنه و دندهها، متریال آببند، امکان نظافت، ویژگی ماده غذایی و الزامات بهداشتی فرایند اهمیت دارند. اگر تأییدیه یا روش شستوشوی مشخصی لازم دارید، آن را از ابتدا در درخواست ذکر کنید.
اگر مدل قبلی پیدا نشود، میتوان برند دیگری را جایگزین کرد؟
امکان بررسی برند دیگر وجود دارد؛ اما معادلسازی باید از نظر عملکرد، متریال و نصب انجام شود. عکس پلاک، نقشه ابعادی و شرایط کار فعلی را آماده کنید. ممکن است تغییر برند به اصلاح کوپلینگ، پایه یا اتصالات نیاز داشته باشد.
برای سیالی که در سرما سفت میشود، پمپ دوجداره کافی است؟
باید کل مسیر انتقال بررسی شود. گرم نگه داشتن پمپ زمانی مؤثر است که سیال بتواند از مخزن و مسیر مکش به آن برسد و در مسیر خروجی نیز جریان داشته باشد. دما و فشار مدار گرمکن و محدوده مجاز خود پمپ هم باید تطبیق داده شوند.
