پمپ روغن داغ ایران تولید
Iran Tolid Hot Oil Pump
پمپ روغن داغ ایران تولید سری JIT یک پمپ سانتریفیوژ افقی تکمرحلهای برای گردش و انتقال روغن حرارتی، آب داغ و سایر سیالات داغ در مدارهای صنعتی است. این خانواده در سایزهای مختلف از دهانه خروجی 1 اینچ تا 4 اینچ عرضه شده و برای سیستمهای گرمایش فرایندی، مبدلهای حرارتی، راکتورها، خشککنها و خطوطی که سیال انتقال حرارت در آنها گردش میکند قابل استفاده است.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح مدل پمپ روغن داغ ایران تولید، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
دبی و هد مورد نیاز سیستم، دمای کاری روغن یا سیال حرارتی، توان موتور مورد نیاز و نوع برق (تکفاز یا سهفاز)، سایز دهانه اتصال لولهکشی موجود، نوع سیال (روغن سینتتیک، روغن معدنی یا آب داغ)

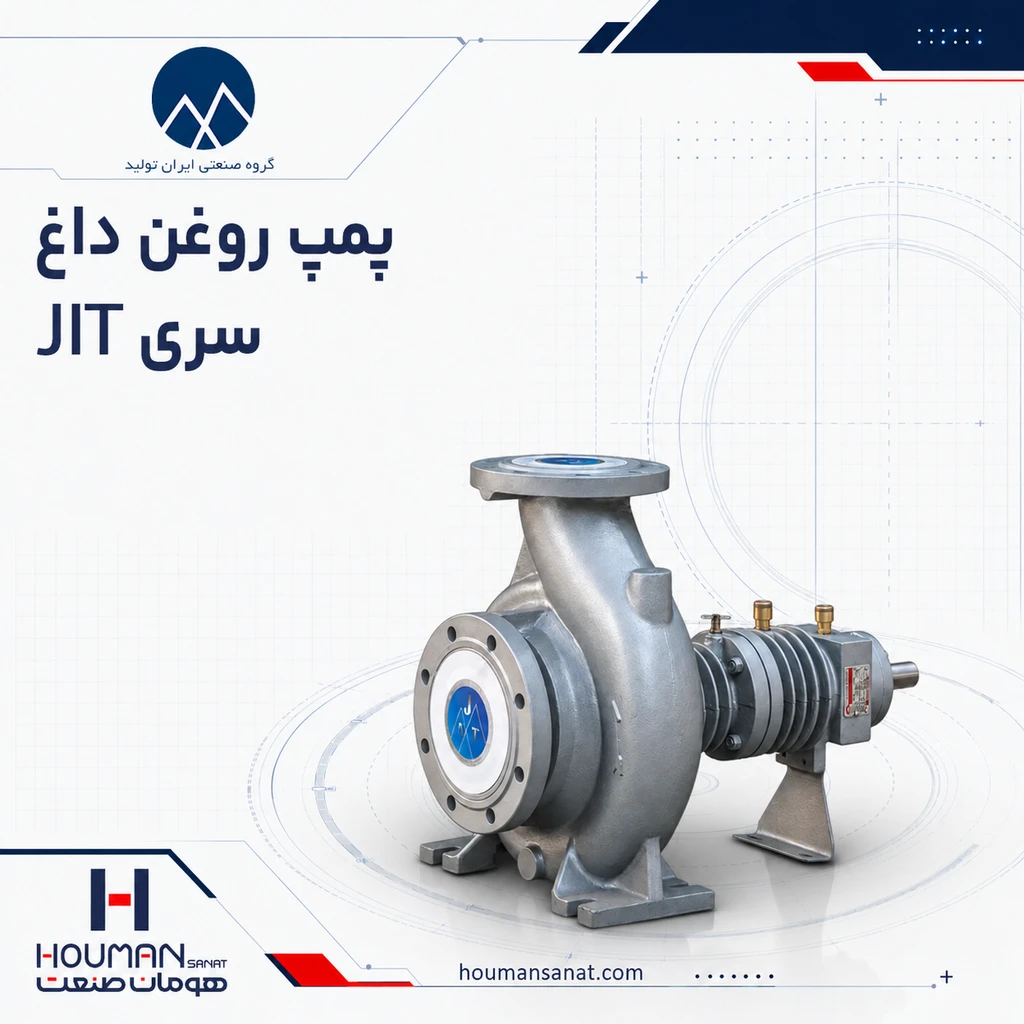

پمپ روغن داغ ایران تولید سری JIT
خانواده JIT بر اساس سایز دهانه خروجی و کلاس ابعادی پروانه نامگذاری میشود. برای مثال، در کد 50-250 عدد اول به سایز نامی خروجی و عدد دوم به کلاس قطر پروانه مربوط است.
| مشخصه | محدوده یا گزینه |
|---|---|
| نوع پمپ | سانتریفیوژ افقی تکمرحلهای |
| محدوده سایز مکش | حدود 2 تا 5 اینچ |
| محدوده سایز دهش | حدود 1 تا 4 اینچ |
| دورهای کاری | 1450 و 2900 rpm |
| حداکثر دبی خانواده | تا حدود 350 m³/h |
| حداکثر هد خانواده | حدود 100 متر |
| دمای مبنای محافظهکارانه | تا 300°C |
| متریال بدنه | چدن |
| متریال پروانه | چدن |
| نوع پروانه | بسته |
| سیستم آببندی | Graphite Packing + Mechanical Seal |
| کاربرد | گردش روغن حرارتی، آب داغ و سیالات داغ صنعتی |
مدلهای JIT بر اساس سایز
- JIT 32: مدلهای 32-160، 32-200 و 32-250
- JIT 40: مدلهای 40-200 و 40-250
- JIT 50: مدلهای 50-160، 50-200 و 50-250
- JIT 65: مدلهای 65-200 و 65-250
- JIT 80: مدلهای 80-200 و 80-250
- JIT 100: مدل 100-200
جدول مقایسه مدلهای JIT
| مدل | ورودی | خروجی | حداکثر هد تقریبی | حداکثر دبی تقریبی |
|---|---|---|---|---|
| 32-160 | 2″ | 1″ | 48 m | 30 m³/h |
| 32-200 | 2″ | 1″ | 64 m | 35 m³/h |
| 32-250 | 2″ | 1″ | 101 m | 28 m³/h |
| 40-200 | 2½” | 1½” | 69 m | 50 m³/h |
| 40-250 | 2½” | 1½” | 91 m | 60 m³/h |
| 50-160 | 2½” | 2″ | 48 m | 70 m³/h |
| 50-200 | 2½” | 2″ | 67 m | 100 m³/h |
| 50-250 | 2½” | 2″ | 93 m | 100 m³/h |
| 65-200 | 3″ | 2½” | 66 m | 175 m³/h |
| 65-250 | 3″ | 2½” | 98 m | 160 m³/h |
| 80-200 | 4″ | 3″ | 64 m | 220 m³/h |
| 80-250 | 4″ | 3″ | حدود 101 m | 220 m³/h |
| 100-200 | 5″ | 4″ | 62 m | 350 m³/h |
تفاوت مدلهای JIT
مدلهای JIT بیشتر از نظر سایز دهانه، قطر پروانه، دبی و هد با یکدیگر تفاوت دارند و از یک مکانیزم پایه مشترک استفاده میکنند.
- مدلهای 32 برای دبی پایینتر و هد متوسط تا بالا مناسباند؛
32-250در این گروه هد بیشتری ایجاد میکند. - مدلهای 40 و 50 محدوده میانی دبی را پوشش میدهند و برای بسیاری از مدارهای روغن حرارتی کارخانهای قابل بررسیاند.
- مدلهای 65 و 80 برای گردش حجم بالاتر روغن یا آب داغ طراحی شدهاند.
- 100-200 بزرگترین مدل موجود از نظر دبی است و در دور 2900 rpm نقاط عملکرد تا حدود 350 m³/h دارد.
راهنمای انتخاب پمپ روغن داغ ایران تولید
| نیاز پروژه | مدل پیشنهادی برای بررسی اولیه |
|---|---|
| دبی تا حدود 30 m³/h | 32-160 یا 32-250 بسته به هد |
| دبی حدود 35 m³/h | 32-200 |
| هد نزدیک 100 متر با دبی پایینتر | 32-250 |
| دبی 50 تا 60 m³/h | 40-200 یا 40-250 |
| دبی 70 m³/h | 50-160 |
| دبی تا 100 m³/h | 50-200 یا 50-250 |
| دبی 150 تا 175 m³/h | 65-200 یا 65-250 |
| دبی تا 220 m³/h | 80-200 یا 80-250 |
| هد نزدیک 100 متر در سایز بزرگ | 80-250 |
| دبی بسیار بالا تا حدود 350 m³/h | 100-200 |
این جدول فقط برای پیشنهاد اولیه و بر اساس یک فاکتور سنجیده شده است. نقطه واقعی عملکرد باید روی منحنی مدل و با توجه به دمای سیال، ویسکوزیته روغن و افت مدار کنترل شود.
ویژگیهای کلیدی پمپ روغن داغ ایران تولید JIT
- پمپ سانتریفیوژ افقی تکمرحلهای
- طراحی ویژه برای گردش سیالات داغ
- محدوده مدل از 32-160 تا 100-200
- سایز مکش تا 5 اینچ
- سایز دهش تا 4 اینچ
- دبی تا حدود 350 m³/h بر اساس جداول عملکرد
- هد تا حدود 100 متر
- دورهای 1450 و 2900 rpm
- بدنه و پروانه چدنی
- سیستم آببندی مناسب سرویس دمای بالا
- امکان استفاده در مدارهای روغن حرارتی و آب داغ
- تولید داخلی و دسترسی سادهتر به تأمین و قطعات نسبت به بسیاری از نمونههای وارداتی
صنایع و حوزههای کاربردی
پمپ روغن داغ ایران تولید در صنایع مختلفی به کار گرفته میشود از جمله :
صنایع رنگ و رزین
گرمایش مخازن و فرایندهای تولید رنگ و رزین
صنایع پلاستیک
گرمایش قالبهای تزریق پلاستیک و حفظ دمای یکنواخت در فرآیند شکلدهی
پتروشیمی
گردش روغن حرارتی در مبدلها و سیستمهای فرآیندی پالایشگاهی
صنایع کاغذ و چوب
گرمایش پرسهای تخته سهلا، روکش و خشککردن سیلندرهای ماشینآلات کاغذسازی
نفت و گاز
گردش روغن در مبدلهای حرارتی
صنایع غذایی
سیستمهای پخت صنعتی، خشککردن مواد غذایی و گرمایش غیرمستقیم خطوط فرآوری
صنایع دارویی
گردش روغن حرارتی در راکتورهای پلیمریزاسیون و فرآیندهای تولید دارو
ماشینسازی و جوشکاری
خنککاری ماشینآلات جوشکاری صنعتی
نحوه استعلام و سفارش
برای انتخاب صحیح مدل پمپ روغن داغ ایران تولید، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
دبی و هد مورد نیاز سیستم، دمای کاری روغن یا سیال حرارتی، توان موتور مورد نیاز و نوع برق (تکفاز یا سهفاز)، سایز دهانه اتصال لولهکشی موجود، نوع سیال (روغن سینتتیک، روغن معدنی یا آب داغ)
سوالات متداول
سری JIT یک پمپ سانتریفیوژ افقی تکمرحلهای است و نباید با پمپهای دندهای ایران تولید اشتباه گرفته شود.
300°C مقدار محافظهکارانهتری است و برای سرویس بالاتر باید مدل و آببندی دقیق تأیید شوند.
مدل 00-200 در بعضی نقاط به حدود 350 m³/h میرسد.
مدلهای 32-250 و 80-250 در جداول مقایسه هدهایی نزدیک 100 متر دارند. انتخاب نهایی باید روی منحنی و با دبی موردنیاز انجام شود.
هر دو دارای ورودی 4 اینچ و خروجی 3 اینچ هستند، اما 80-250 برای هد بالاتر طراحی شده است؛ حداکثر هد مقایسهای آن نزدیک 100 متر است، درحالیکه 80-200 حدود 64 متر گزارش شده است.
بله؛ بااینحال دما، خوردگی، شرایط مکش و متریال Seal باید با سیال واقعی تطبیق داده شوند.
