گیربکس دور متغیر اس ای دبلیو
SEW Variable Speed Gearbox
اس ای دبلیو (SEW-EURODRIVE) گیرموتورهای دور متغیر مکانیکی خود را تحت دو نام تجاری VARIBLOC® و VARIMOT® عرضه میکند. این محصولات اجزای محرکه ساده اما بسیار مطمئنی هستند که در بسیاری از کاربردهای حملونقل مواد و فرآیندهای صنعتی، یک جایگزین اقتصادی محسوب میشوند؛ چون سرعت گردشی را میتوان بهصورت پیوسته و بدون مرحله (Infinitely Variable)، فقط با یک چرخدستی یا کنترل از راه دور تنظیم کرد — بدون نیاز به تابلوهای کنترل پرهزینه یا اینورتر فرکانسی.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۲
حداکثر توان
۴۵ کیلووات
کشور سازنده
آلمان Germany
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح سری (VARIBLOC® یا VARIMOT®) و سایز مناسب پروژه، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
توان مورد نیاز موتور، رنج تنظیم سرعت مورد نیاز (مثلاً ۱:۴، ۱:۵، ۱:۶ یا ۱:۸)، نیاز به تنظیم سرعت در حالت توقف یا فقط در حال کار، نوع نصب (پایهدار یا فلنجی) و نیاز به گیربکس کاهنده اضافی، نوع کاربری (نقاله، پمپ، اگیتاتور و…)، کلاس بازدهی موتور مورد نیاز (IE1 یا IE2)

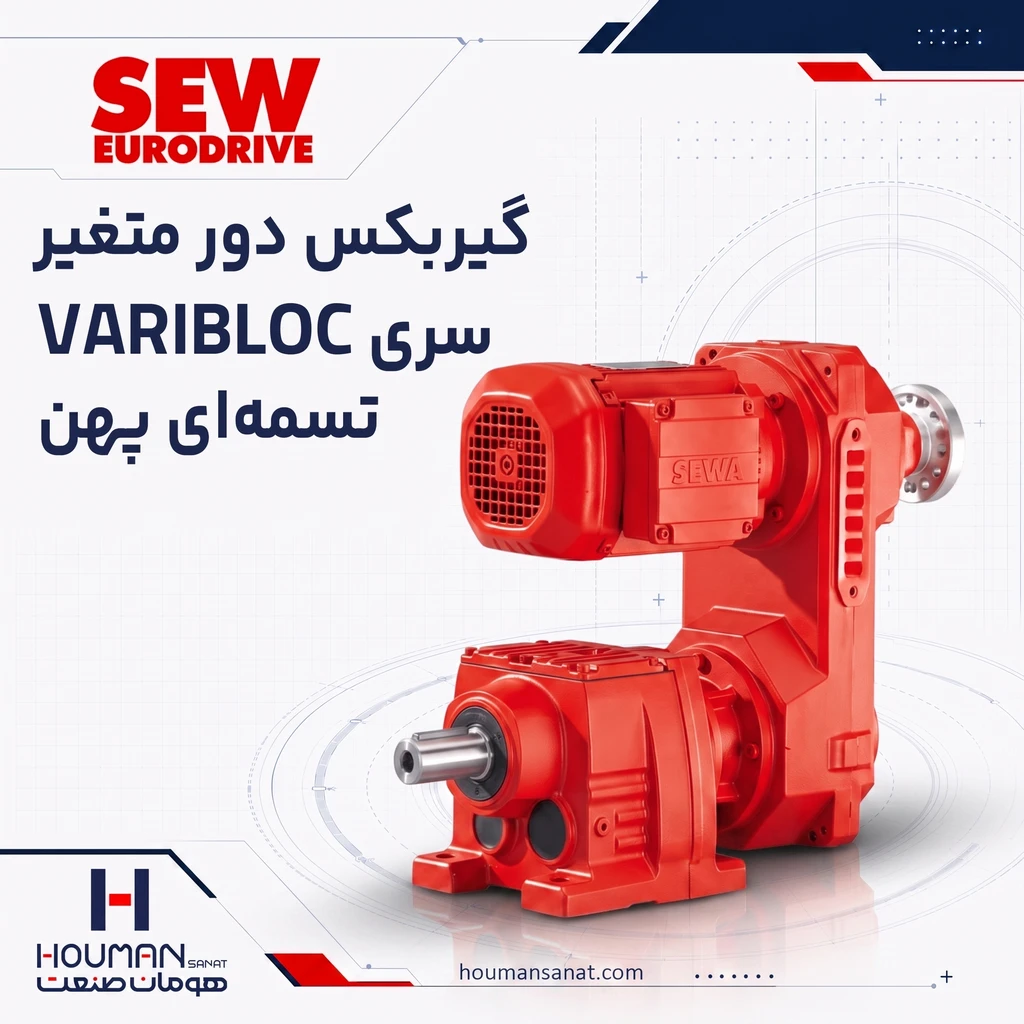

سری VARIBLOC® — گیربکس دور متغیر تسمهای پهن
سری VARIBLOC® گزینه پرقدرتتر این خانواده است که توان بالاتر و رنج تنظیم سرعت وسیعتری ارائه میدهد.
| مشخصه | مقدار |
|---|---|
| نام سری | VARIBLOC® |
| رنج توان | تا ۴۵ کیلووات |
| رنجهای تنظیم سرعت | ۱:۴، ۱:۶ و ۱:۸ |
| نوع جریان قدرت | U-شکل یا Z-شکل |
| نوع تسمه | تسمه V پهن (Wide V-belt) |
| ترکیب با گیربکس کاهنده | امکان ترکیب با انواع گیربکسهای کاهنده SEW |
| کلاس بازدهی موتور قابل ترکیب | IE1 و IE2 |
جدول کامل سایزبندی VARIBLOC®
| سایز | حداکثر توان موتور ۴ پل — IE1 (kW) | حداکثر توان موتور ۴ پل — IE2 (kW) | نوع جریان قدرت | حداکثر رنج تنظیم (نسخه تهویهدار) | حداکثر رنج تنظیم (نسخه بدون تهویه) |
|---|---|---|---|---|---|
| VU/VZ 01 | ۰.۵۵ | – | U + Z | ۱:۶ | – |
| VU/VZ 11 | ۱.۱ | ۰.۷۵ | U + Z | ۱:۸ | ۱:۶ |
| VU/VZ 21 | ۳ | ۲.۲ | U + Z | ۱:۸ | ۱:۶ |
| VU/VZ 31 | ۵.۵ | ۴ | U + Z | ۱:۸ | ۱:۶ |
| VU/VZ 41 | ۱۱ | ۹.۲ | U + Z | ۱:۶ | ۱:۴ |
| VU 51 | ۲۲ | ۲۲ | فقط U | ۱:۶ | – |
| VU 6 | ۴۵ | ۴۵ | فقط U | ۱:۴ | – |
کاربردهای معرفیشده توسط سازنده: سیستمهای نقاله ساده (Simple Conveyor Systems)، پمپها، نوار نقاله مارپیچی (Screw Conveyors)، صنایع مصالح ساختمانی (Construction Materials Industry)، ماشینآلات سفارشی (Special Machine Design)

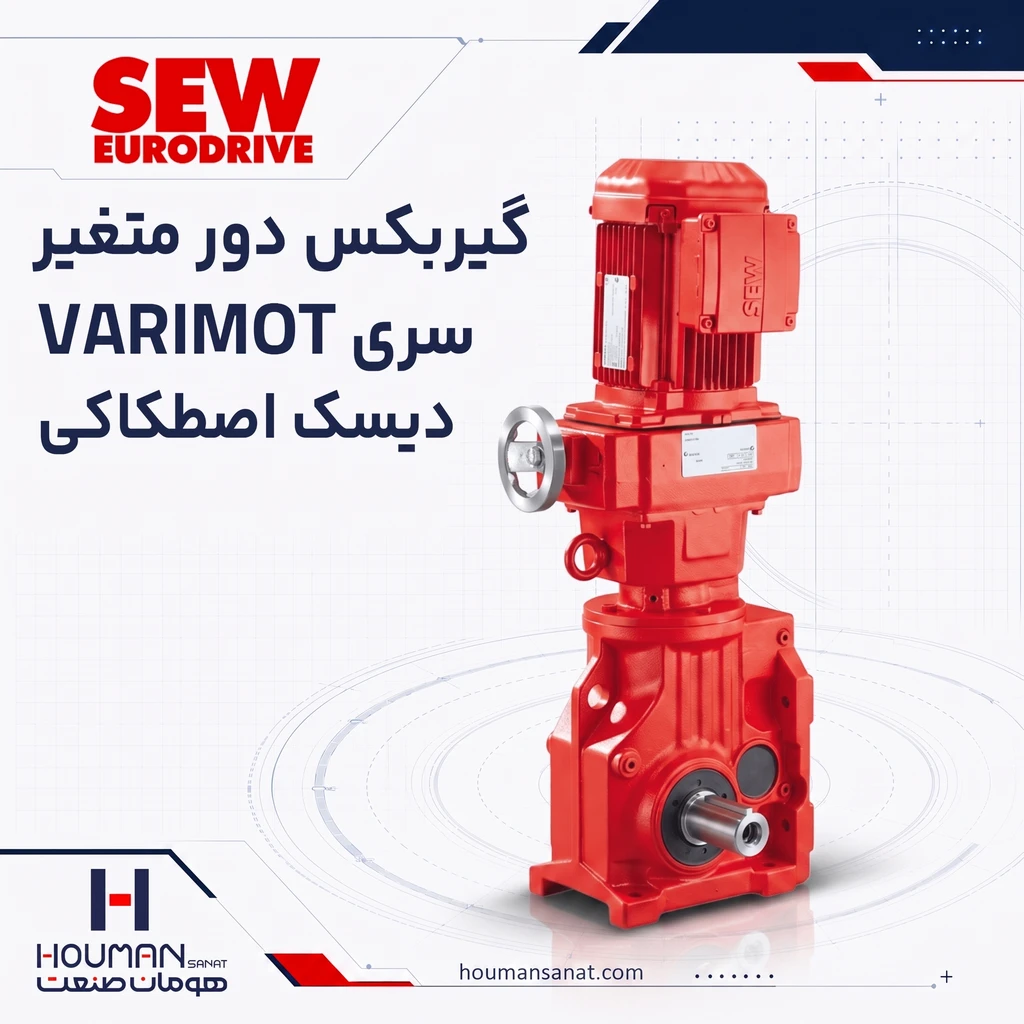

سری VARIMOT® — گیربکس دور متغیر دیسک اصطکاکی
سری VARIMOT® گزینه فشردهتر این خانواده برای توانهای پایینتر است که با مکانیزم دیسک اصطکاکی کار میکند و یک ویژگی خاص دارد: قابلیت تنظیم سرعت حتی در حالت توقف کامل گیرموتور.
| مشخصه | مقدار |
|---|---|
| نام سری | VARIMOT® |
| رنج توان | تا ۲.۲ کیلووات |
| رنج تنظیم سرعت | ۱:۵ |
| مکانیزم | دیسک اصطکاکی (Friction Disk) |
| ویژگی خاص | تنظیم فشار تماس بهصورت خودکار؛ قابلیت تنظیم سرعت در حالت توقف کامل |
| ترکیب با موتور | سازگار با سیستم ماژولار موتور DR.. |
جدول کامل سایزبندی VARIMOT®
| سایز | حداکثر توان موتور (kW) | حداکثر رنج تنظیم |
|---|---|---|
| D16 | ۱.۱ | ۱:۵ |
| D26 | ۲.۲ | ۱:۵ |
کاربردهای معرفیشده توسط سازنده: سیستمهای نقاله ساده (Simple Conveyor Systems)، پمپها، اگیتاتورها (Agitators)، صنایع مصالح ساختمانی، ماشینآلات سفارشی
جدول مقایسه سریع VARIBLOC® و VARIMOT®
| ویژگی | VARIBLOC® | VARIMOT® |
|---|---|---|
| مکانیزم | تسمه V پهن | دیسک اصطکاکی |
| حداکثر توان | ۴۵ کیلووات | ۲.۲ کیلووات |
| رنج تنظیم سرعت | ۱:۴ تا ۱:۸ | ۱:۵ |
| تنظیم در حالت توقف | خیر | بله |
| مناسب برای | توان بالا، رنج تنظیم وسیعتر | توان پایین، فضای فشردهتر |
راهنمای انتخاب سری مناسب
| نیاز پروژه | سری پیشنهادی |
|---|---|
| توان بالا (تا ۴۵ کیلووات) | VARIBLOC® |
| نیاز به رنج تنظیم سرعت وسیع (۱:۸) | VARIBLOC® |
| توان پایین (تا ۲.۲ کیلووات)، فضای محدودتر | VARIMOT® |
| نیاز به تغییر تنظیم سرعت در حالت توقف کامل دستگاه | VARIMOT® |
| اجتناب از هزینه و پیچیدگی اینورتر فرکانسی | هر دو سری (کنترل کاملاً مکانیکی) |
ویژگیهای مشترک هر دو سری
- قدرت کامل از همان ابتدای راهاندازی به دلیل گشتاور راهاندازی بالا و قابلیت تحمل بار شعاعی (Overhung Load) زیاد
- تنظیم آسان سرعت با چرخدستی یا کنترل از راه دور، بدون نیاز به دانش فنی الکترونیک
- بدون نیاز به تابلو کنترل یا اینورتر فرکانسی — کاهش قابل توجه هزینه و پیچیدگی سیستم
- طراحیهای پایهدار و فلنجی که امکان محرکه مستقیم ماشین بدون گیربکس کاهنده را هم فراهم میکنند
- قابلیت ترکیب با گیربکسهای کاهنده SEW برای دستیابی به نسبتهای سرعت پایینتر
- گامبندی دقیق نسبت تبدیل در گیربکسهای کاهنده هر سایز، برای انطباق دقیق با نیاز پروژه
- سازگاری با کلاسهای بازدهی IE1 و IE2 در ترکیب با موتورهای ماژولار SEW
صنایع و حوزههای کاربردی
گیربکس های دور متغیر SEW در صنایع مختلف با کاربردهای زیر استفاده میشود:
انبارداری و حملونقل داخلی
محرکه سیستم نقاله ساده با VARIBLOC® و VARIMOT® برای تنظیم سرعت خط بدون نیاز به اینورتر
صنایع غلات و مواد فلهای
محرکه نوار نقاله مارپیچی (Screw Conveyors) با سری VARIBLOC® برای کنترل دقیق نرخ تغذیه مواد
تصفیه آب و فاضلاب
محرکه پمپها با هر دو سری برای تنظیم دبی پمپاژ بدون نیاز به کنترلر الکترونیکی
صنایع شیمیایی و فرآیندی
محرکه اگیتاتورها (Agitators) با سری VARIMOT® برای تنظیم سرعت همزدن مواد در مخازن کوچکتر
ماشینسازی و طراحی تخصصی
استفاده در ماشینآلات سفارشی که نیاز به تنظیم سرعت ساده و مطمئن دارند بدون پیچیدگی الکترونیکی
بررسی فنی پروژه شما
برای انتخاب صحیح سری (VARIBLOC® یا VARIMOT®) و سایز مناسب پروژه، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
توان مورد نیاز موتور، رنج تنظیم سرعت مورد نیاز (مثلاً ۱:۴، ۱:۵، ۱:۶ یا ۱:۸)، نیاز به تنظیم سرعت در حالت توقف یا فقط در حال کار، نوع نصب (پایهدار یا فلنجی) و نیاز به گیربکس کاهنده اضافی، نوع کاربری (نقاله، پمپ، اگیتاتور و…)، کلاس بازدهی موتور مورد نیاز (IE1 یا IE2)
