پمپ دندهای روتوفلوید
Rotofluid Gear Pump
روتو فلوید (Rotofluid) نام تجاری خط محصولات پمپهای دندهای شرکت Fluid Tech Systems هند است که از سال ۱۹۹۳ با هدایت بنیانگذار آن در شهر احمدآباد گجرات آغاز به کار کرد. این شرکت با بیش از سه دهه تجربه در طراحی و ساخت پمپهای دندهای دوار (Rotary Gear Pump) به یکی از تولیدکنندگان شناختهشده هند در این حوزه تبدیل شده و محصولاتش به بازارهای صادراتی متعددی عرضه میشود. سری FTSS تخصصیترین خط تولید روتو فلوید است که کاملاً از استنلس استیل ۳۱۶ ساخته شده و برای کاربردهای حساس در صنایع غذایی، دارویی، آرایشی و شیمیایی طراحی شده است.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
حداکثر دبی
۳۰۰ لیتر بر دقیقه
حداکثر فشار
حدود ۱۰ بار
کشور سازنده
هند India

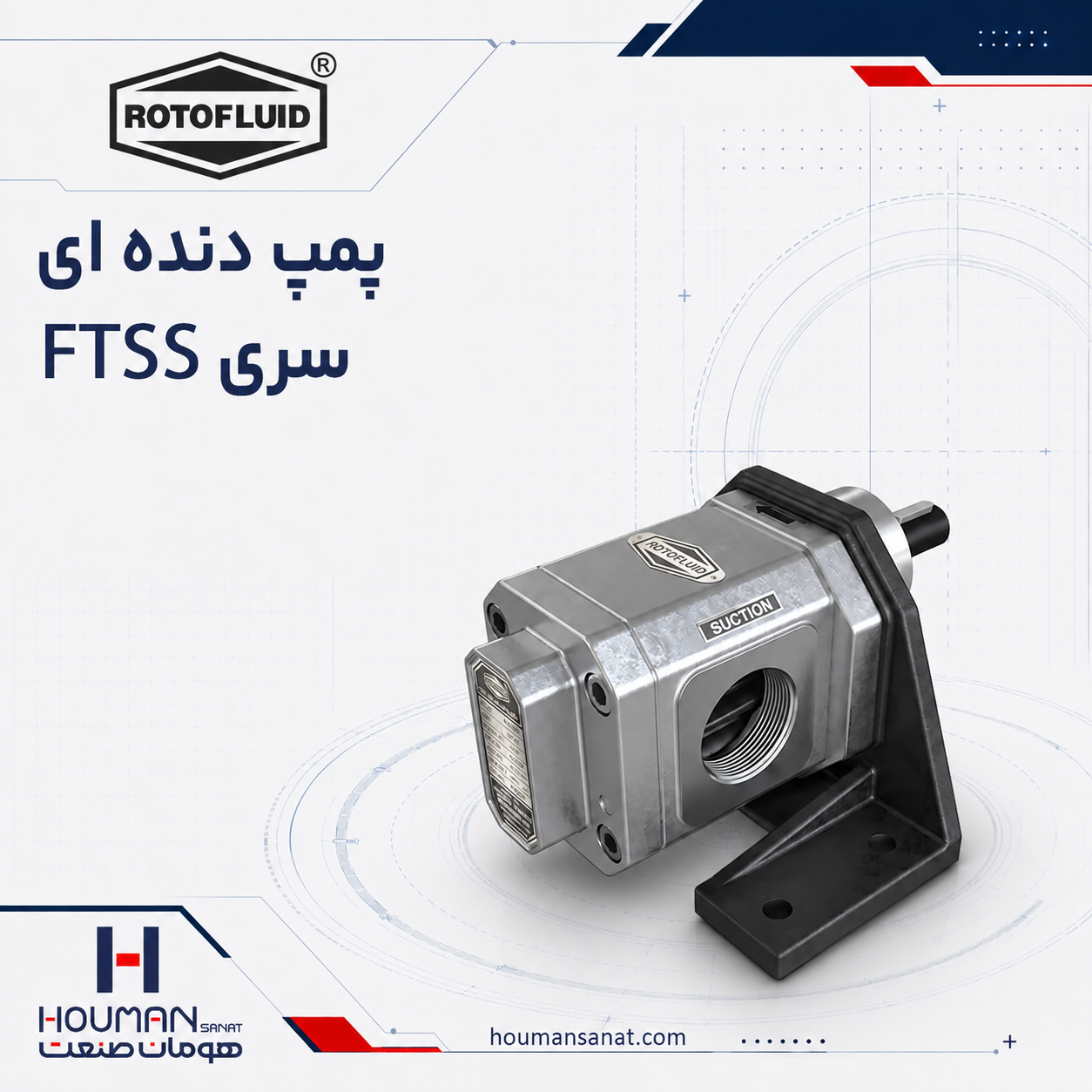

پمپ دندهای استنلس استیل روتوفلوید — مدل FTSS
مدل FTSS تنها سری کاملاً استنلس استیل در پرتفولیوی روتوفلوید است. در این مدل، تمام قطعاتی که با سیال در تماس هستند (Wetted Parts) از استنلس استیل ۳۱۶ (CF8M) ساخته شدهاند. ساختار سهتکه (Three-Piece Construction) و ریختهگری دقیق (Investment Cast) بدنه، از ویژگیهای اصلی این مدل است که نظافت، سرویس و بازرسی پمپ را در صنایع حساس به بهداشت بسیار ساده میکند.
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح سایز و مدل پمپ دندهای روتوفلوید، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
دبی مورد نیاز، نوع سیال، ویسکوزیته و دمای کاری، فشار خط خروجی
مشخصات فنی کلی مدل FTSS
| مشخصه | مقدار |
|---|---|
| نوع پمپ | دندهای دوار — جابجایی مثبت (Positive Displacement) |
| رنج دبی | ۸ تا ۳۰۰ لیتر بر دقیقه |
| حداکثر فشار | ۱۰ کیلوگرم بر سانتیمتر مربع (۱۰ bar تقریبی) |
| سرعت نامی | ۱۴۴۰ دور بر دقیقه |
| حداکثر ویسکوزیته | ۱۰۰,۰۰۰ SSU |
| حداکثر دمای سیال | ۲۰۰ درجه سانتیگراد |
| ارتفاع مکش | ۱ تا ۵ متر |
| سایز دهانه | ¼ اینچ تا ۲.۵ اینچ |
| نوع نصب | پایهدار (Foot Mounting) |
| نوع دنده | هلیکال تک (Single Helical) — هلیکال دوبل اختیاری |
| جهت چرخش | دو طرفه (Bi-directional) |
| نوع پمپ از نظر خودمکشی | خودمکش (Self-Priming) |
جدول سایزبندی کامل مدل FTSS
| مدل | سایز دهانه | دبی در ۱۴۴۰ RPM (L/min) | دبی (GPM) | توان موتور (kW) |
|---|---|---|---|---|
| FTSS-025 | ¼” × ¼” | ۸ | ۲.۱ | ۰.۵۰ |
| FTSS-040 | ⅜” × ⅜” | ۱۵ | ۳.۹ | ۰.۹۰ |
| FTSS-050 | ½” × ½” | ۲۵ | ۶.۶ | ۱.۵۰ |
| FTSS-075 | ¾” × ¾” | ۳۰ | ۷.۹ | ۱.۸۰ |
| FTSS-100 | ۱” × ۱” | ۵۰ | ۱۳.۲ | ۳.۰۰ |
| FTSS-125 | ۱¼” × ۱¼” | ۱۰۰ | ۲۶.۴ | ۶.۰۰ |
| FTSS-150 | ۱½” × ۱½” | ۱۲۵ | ۳۳.۰ | ۷.۵۰ |
| FTSS-200 | ۲” × ۲” | ۲۰۰ | ۵۲.۸ | ۱۲.۰۰ |
| FTSS-250 | ۲½” × ۲½” | ۳۰۰ | ۷۹.۲۵ | ۱۸.۰۰ |
توجه: مقادیر دبی در سرعت نامی ۱۴۴۰ دور بر دقیقه و برای آب (با ویسکوزیته پایین) اندازهگیری شدهاند. با افزایش ویسکوزیته سیال یا کاهش سرعت دورانی، دبی واقعی کمتر خواهد بود.
متریال قطعات مدل FTSS
| قطعه | جنس |
|---|---|
| بدنه پمپ | CF8M (استنلس استیل ۳۱۶) |
| درپوش جلو | CF8M (استنلس استیل ۳۱۶) |
| درپوش عقب | CF8M (استنلس استیل ۳۱۶) |
| درپوش گلند | CF8M (استنلس استیل ۳۱۶) |
| چرخدندهها | AISI استنلس استیل ۳۱۶ — نیتراتهشده |
| شفت | AISI استنلس استیل ۳۱۶ — نیتراتهشده |
| یاتاقان (بوش) | DU پوششدار تفلون (خودروانکار) |
| آببندی | بسته GFO پایهتفلون — نشتی صفر / مکانیکال سیل (اختیاری) |
| پکینگ | ورق تفلون |
| براکت نصب | چدن GR-20 |
| کوپلینگ (خار) | AISI استنلس استیل ۳۰۴ |
ساختار سهتکه (Three-Piece Construction): بدنه + درپوش جلو + درپوش عقب به صورت سه تکه جداشدنی — باز کردن کامل پمپ برای نظافت بدون نیاز به جدا کردن از خط لوله امکانپذیر است.
ریختهگری دقیق (Investment Cast): سطح داخلی صافتر و تلرانس ابعادی دقیقتر نسبت به روشهای ریختهگری معمول — مناسبتر برای صنایع بهداشتی.
ویژگیهای کلیدی مدل FTSS
- تمام استنلس استیل ۳۱۶ در قطعات مرطوب — مقاومت در برابر خوردگی و سازگاری با مواد شیمیایی و غذایی
- ساختار سهتکه — نظافت، سرویس و بازرسی سریع و آسان
- شفت و چرخدنده نیتراتهشده — سختی و مقاومت سایشی بالاتر برای عمر طولانیتر
- بوش DU پوششدار تفلون — کارکرد روان و حتی در شرایط کمروانکاری
- آببندی GFO پایهتفلون — نشتی عملاً صفر؛ مکانیکال سیل در صورت سفارش قابل تأمین است
- خودمکش — نیاز به پرایم اولیه ندارد؛ ارتفاع مکش ۱ تا ۵ متر
- دوجهته (Bi-directional) — با تغییر جهت کوپلینگ، ورودی و خروجی تعویض میشوند
- ویسکوزیته بسیار بالا — تا ۱۰۰,۰۰۰ SSU قابل پمپاژ است
- دمای بالا — تا ۲۰۰ درجه سانتیگراد بدون نیاز به تجهیزات جداگانه
- براکت زاویه قائم — نصب آسان روی صفحه پایه (Base Plate) در کنار الکتروموتور
- دنده هلیکال دوبل بهصورت اختیاری — برای جریان یکنواختتر و صدای کمتر
مواد و سیالات قابل پمپاژ
مدل FTSS برای طیف گستردهای از سیالات خودروانکار (Self-Lubricating) مناسب است:
- صنایع غذایی: روغن خوراکی، کره روغنی (Ghee)، کره، خمیر (Pulp)، سسهای سبزیجات
- صنایع دارویی: انواع سیالات دارویی مایع
- صنایع آرایشی: شامپو، کرم و سایر فرآوردههای مایع آرایشی
- صنایع شیمیایی: مواد شیمیایی خورنده و ویسکوز
- رنگ و رزین: رنگهای صنعتی، رزینها و مواد پوششی
- صنعت چاپ: جوهر و مواد چاپ
سیال باید خاصیت خودروانکاری داشته باشد و فاقد ذرات سخت ساینده باشد.
صنایع و حوزههای کاربردی
پمپ دندهای روتوفلوید در صنایع مختلفی به کار گرفته میشود از جمله :
صنایع غذایی و لبنی
انتقال روغنهای خوراکی، کره و خامه در خطوط فرآوری مواد غذایی — ساختار سهتکه FTSS امکان نظافت CIP (Clean-In-Place) سریع را فراهم میکند
صنایع دارویی
پمپاژ سیالات دارویی ظریف با نیاز به بهداشت بالا — سطح صاف ریختهگری دقیق و آببندی نشتیصفر GFO در این صنعت ضروری است
صنایع شیمیایی
پمپاژ مواد شیمیایی خورنده که با چدن یا برنج سازگاری ندارند — استنلس استیل ۳۱۶ مقاومت شیمیایی لازم را فراهم میکند
رنگسازی و صنایع پوشش
انتقال رنگهای صنعتی و رزینهای ویسکوز با دقت بالا
نحوه استعلام و سفارش
برای انتخاب صحیح سایز و مدل پمپ دندهای روتوفلوید، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
دبی مورد نیاز، نوع سیال، ویسکوزیته و دمای کاری، فشار خط خروجی
