پمپ دیافگرامی گراکو هاسکی
Graco Husky Diaphragm Pump
گراکو (Graco) یکی از معتبرترین تولیدکنندگان آمریکایی تجهیزات انتقال سیال است که با بیش از نود سال سابقه، در صنایع مختلف جهان جایگاه ویژهای دارد. خط Husky گراکو، مجموعهای کامل از پمپهای دیافراگمی با محرک هوا (AODD) است که برای کاربردهای صنعتی سنگین تا حساس طراحی شدهاند. هر پمپ قبل از خروج از کارخانه به صورت کامل تست میشود تا قابلیت اطمینان آن در شرایط واقعی تأیید شود.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
تعداد سری
۱۱
حداکثر فشار
۸.۶ بار
حداکثر دبی
۱۱۳۵
کشور سازنده
آمریکا USA
کدام سری مناسب کاربرد مورد نظر شماست ؟
گراکو هاسکی با ۸ سایز اصلی، کاملترین رنج پمپ دیافراگمی (AODD) موجود در بازار را ارائه میدهد.
Husky 205
- پمپ ¼ اینچ
- فشار تا ۷ بار
Husky 307
- پمپ ⅜ اینچ
- فشار تا ۸.۳ بار
Husky 515
- پمپ ½ اینچ
- فشار تا ۸.۳ بار
Husky 716
- پمپ ¾ اینچ
- فشار تا ۸.۳ بار
Husky 1050
- پمپ ۱ اینچ
- فشار تا ۸.۳ بار
Husky 1590
- پمپ ۱.۵ اینچ
- فشار تا ۸.۳ بار
Husky 15120
- پمپ ۱.۵ اینچ
- فشار تا ۸.۶ بار
Husky 2150
- پمپ ۲ اینچ
- فشار تا ۸.۳ بار
Husky 2150 LP
- پمپ ۲ اینچ
- فشار تا ۸.۳ بار
Husky 2200
- پمپ ۲ اینچ
- فشار تا ۸.۶ بار
Husky 3300
- پمپ ۳ اینچ
- فشار تا ۸.۳ بار
دریافت مشاوره انتخاب مدل
انتخاب مدل و متریال صحیح پمپ هاسکی نیاز به بررسی دقیق فرآیند دارد. کارشناسان فروش ما برای انتخاب بهینه به این اطلاعات نیاز دارند:
نوع سیال و ویسکوزیته، دبی و فشار مورد نیاز، دمای سیال، وجود ذرات جامد در سیال (اندازه و نوع)، محیط نصب (عادی/خطرناک/غذایی)، فشار هوای فشرده موجود

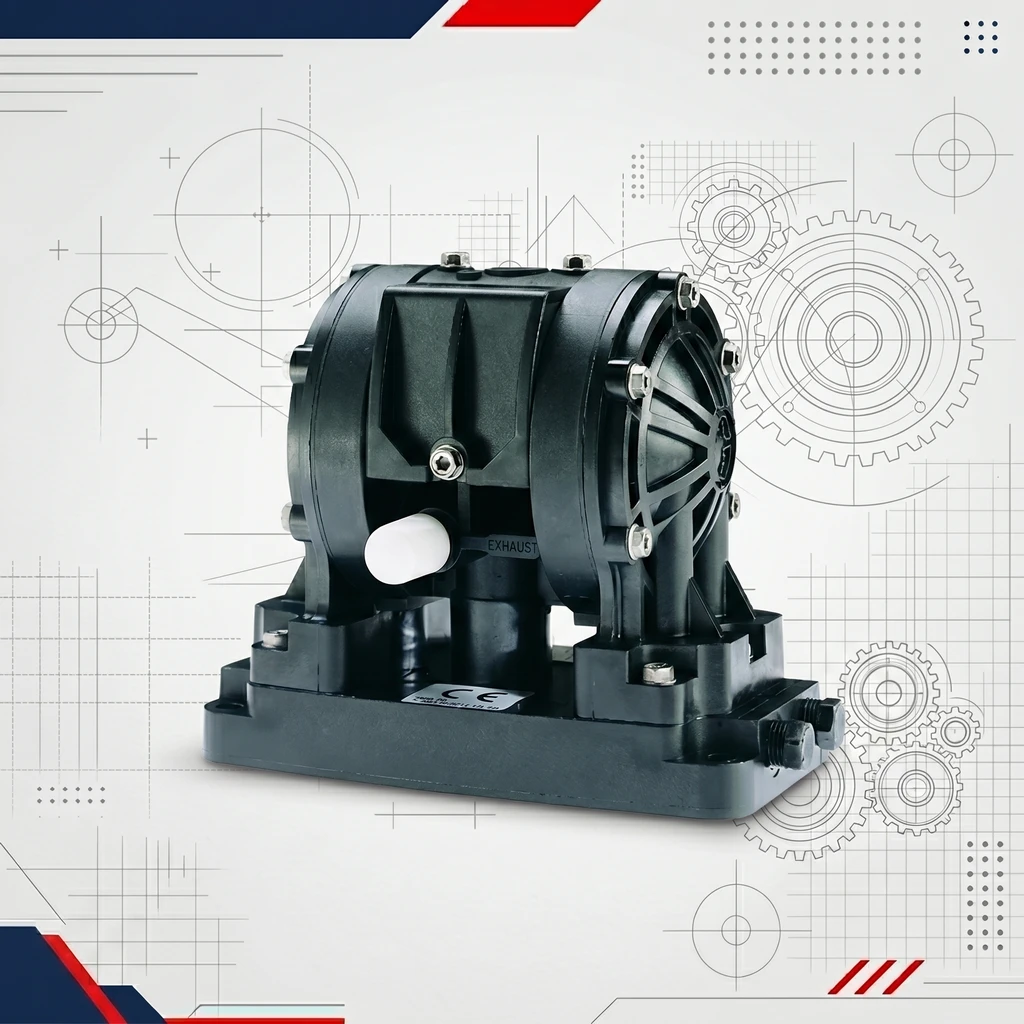

Husky 205 - پمپ ¼ اینچ
کوچکترین پمپ خانواده هاسکی، مناسب برای دوزینگ دقیق و انتقال سیالات در حجم کم.
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ¼ اینچ |
| حداکثر دبی | ۱۸.۹ لیتر بر دقیقه (۵ گالن/دقیقه) |
| حداکثر فشار خروجی | ۷ بار (۱۰۰ psi) |
| حداکثر ذرات قابل عبور | ۱.۵ میلیمتر |
| متریال موجود | پلیپروپیلن، آسیتال، PVDF |
| جنس دیافراگم | PTFE، Santoprene، Buna-N |
ویژگی خاص:
- دریچههای یکطرفه فنردار که امکان کار در هر جهت (حتی عمودی) را فراهم میکند.
- ورودی و خروجی قابل تعویض.

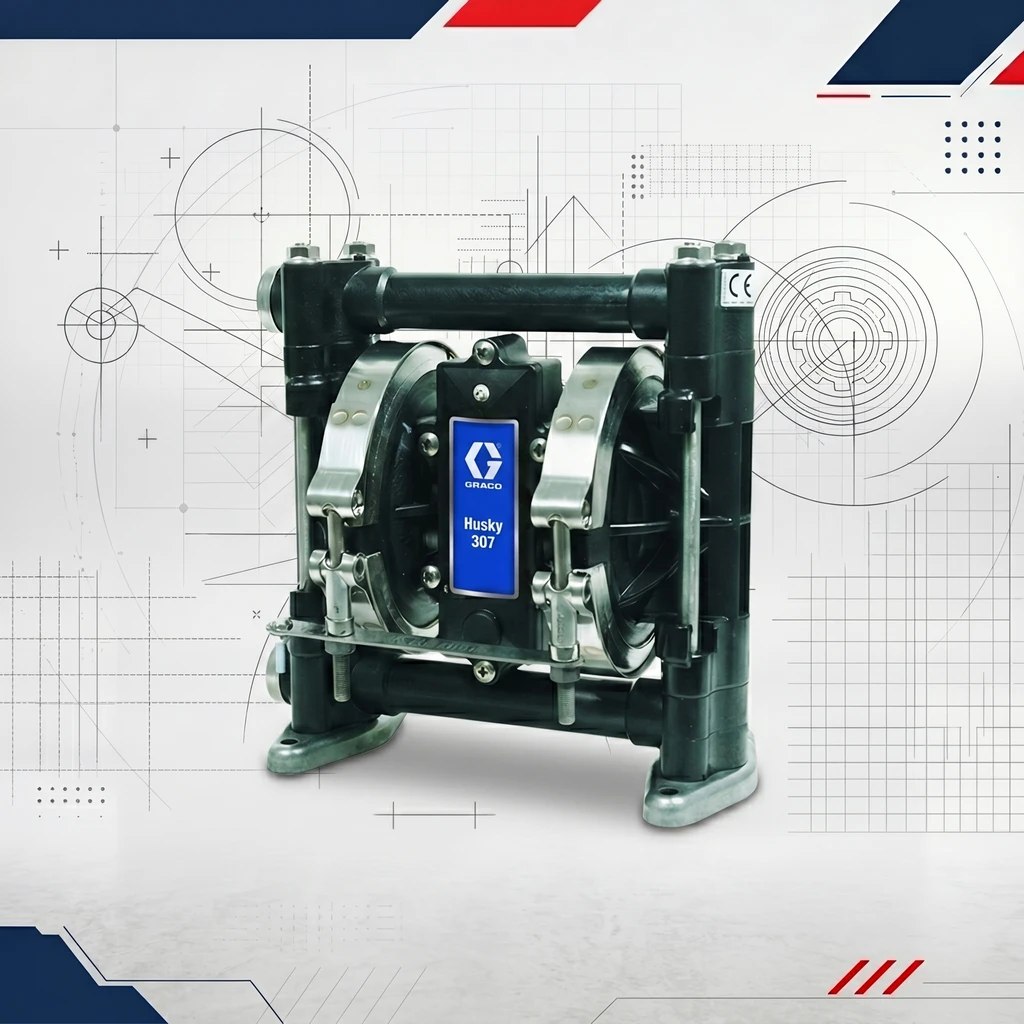

Husky 307 - پمپ ⅜ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ⅜ اینچ (NPT یا BSP) |
| حداکثر دبی | ۲۸.۵ لیتر بر دقیقه (۷.۵ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | پلیپروپیلن، آسیتال، PVDF |
| جنس دیافراگم | PTFE، Santoprene، Buna-N، TPE |
ویژگی خاص:
- شیر هوای بدون توقف (Stall-Free) با پالس کم برای تعویض آرام و سریع.

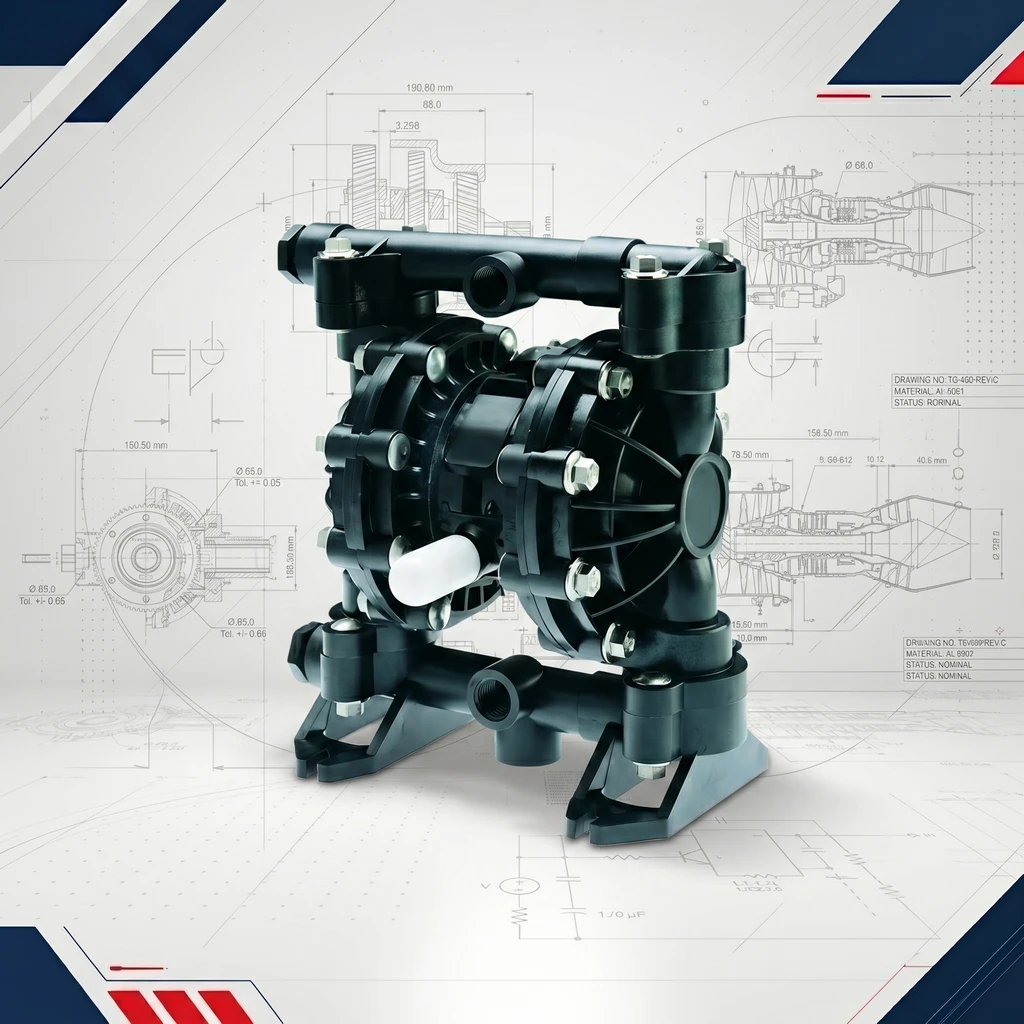

Husky 515 - پمپ ½ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ½ اینچ |
| حداکثر دبی | ۵۷ لیتر بر دقیقه (۱۵ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | پلیپروپیلن، PVDF، آلومینیوم، استنلس استیل |
| جنس دیافراگم | PTFE، Santoprene، Buna-N |
ویژگی خاص:
- طراحی Bolt-Through در درپوش سیال که نشت را حذف میکند و قابلیت اطمینان را بالا میبرد.

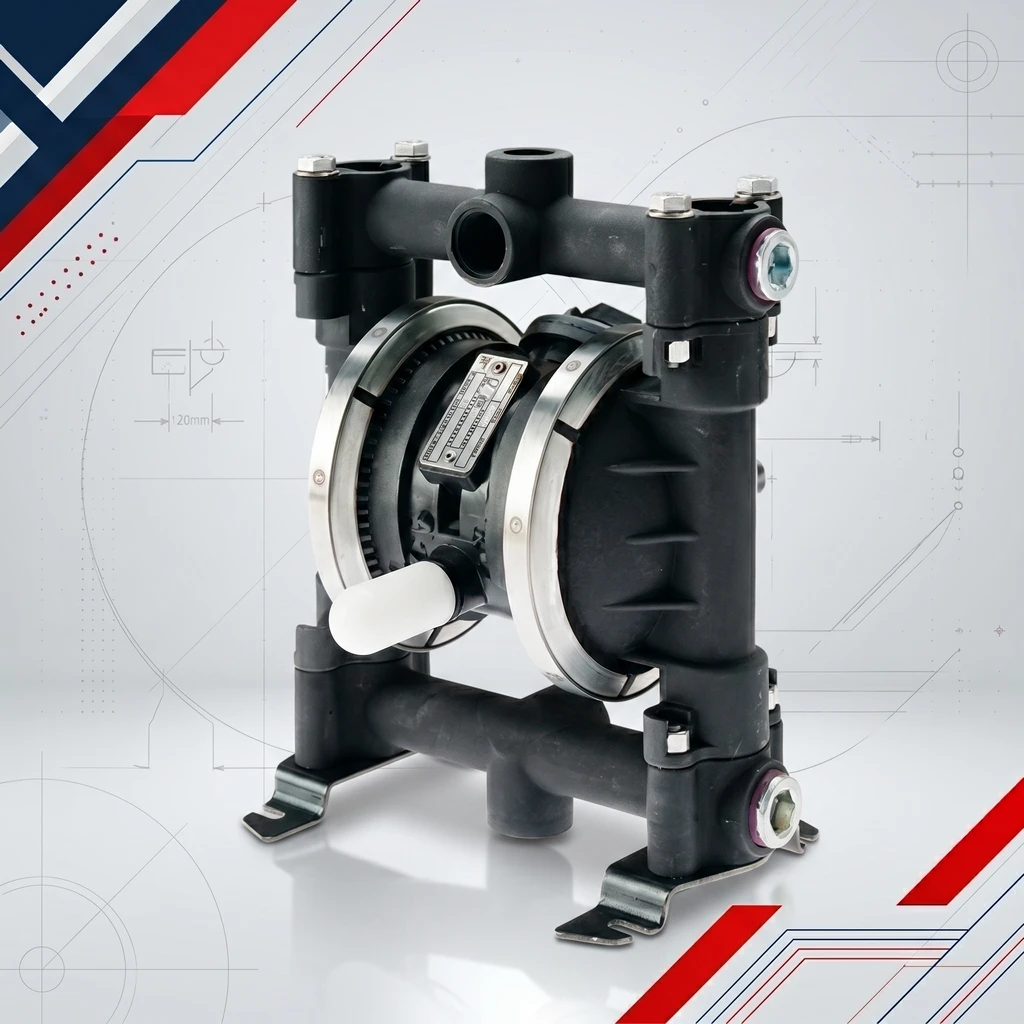

Husky 716 - پمپ ¾ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ¾ اینچ |
| حداکثر دبی | ۱۱۳ لیتر بر دقیقه (۳۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | آلومینیوم، استنلس استیل، چدن |
ویژگی خاص:
- شیر هوای مرکز بسته (Closed-Center) که از یخزدگی در هوای تهویهنشده جلوگیری میکند.

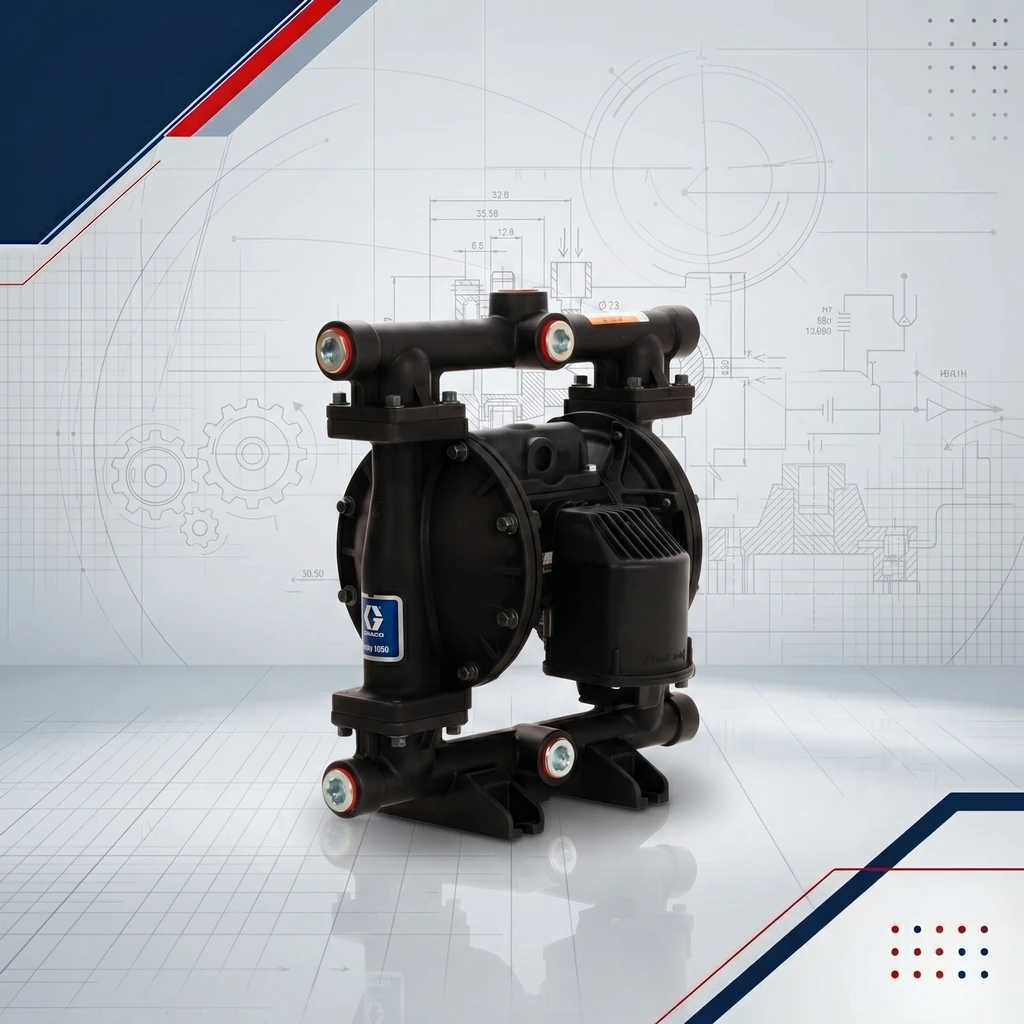

Husky 1050 - پمپ ۱ اینچ
یکی از پرفروشترین سایز های خانواده هاسکی با گستردهترین گزینههای متریال.
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۱ اینچ |
| حداکثر دبی | ۱۸۹ لیتر بر دقیقه (۵۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | آلومینیوم، پلیپروپیلن، PVDF، پلیپروپیلن رسانا، هستلوی، استنلس استیل |
| جنس دیافراگم | PTFE، Santoprene، Buna-N، Geolast |
مدلهای خاص:
- Husky 1050 HP: اولین پمپ AODD با قابلیت انتخاب بین حالت فشار پایین و فشار بالا؛ در حالت فشار پایین تا ۵۰٪ مصرف هوا کاهش مییابد
- Husky 1050e: نسخه الکتریکی (EODD) با حذف نیاز به هوای فشرده
ویژگیهای کلیدی:
عمر دیافراگم تا ۵ برابر بیشتر از رقبا، بخش مرکزی یکتکه برای حذف نشت هوا، شیر هوای ماژولار قابل سرویس بدون جداکردن پمپ.

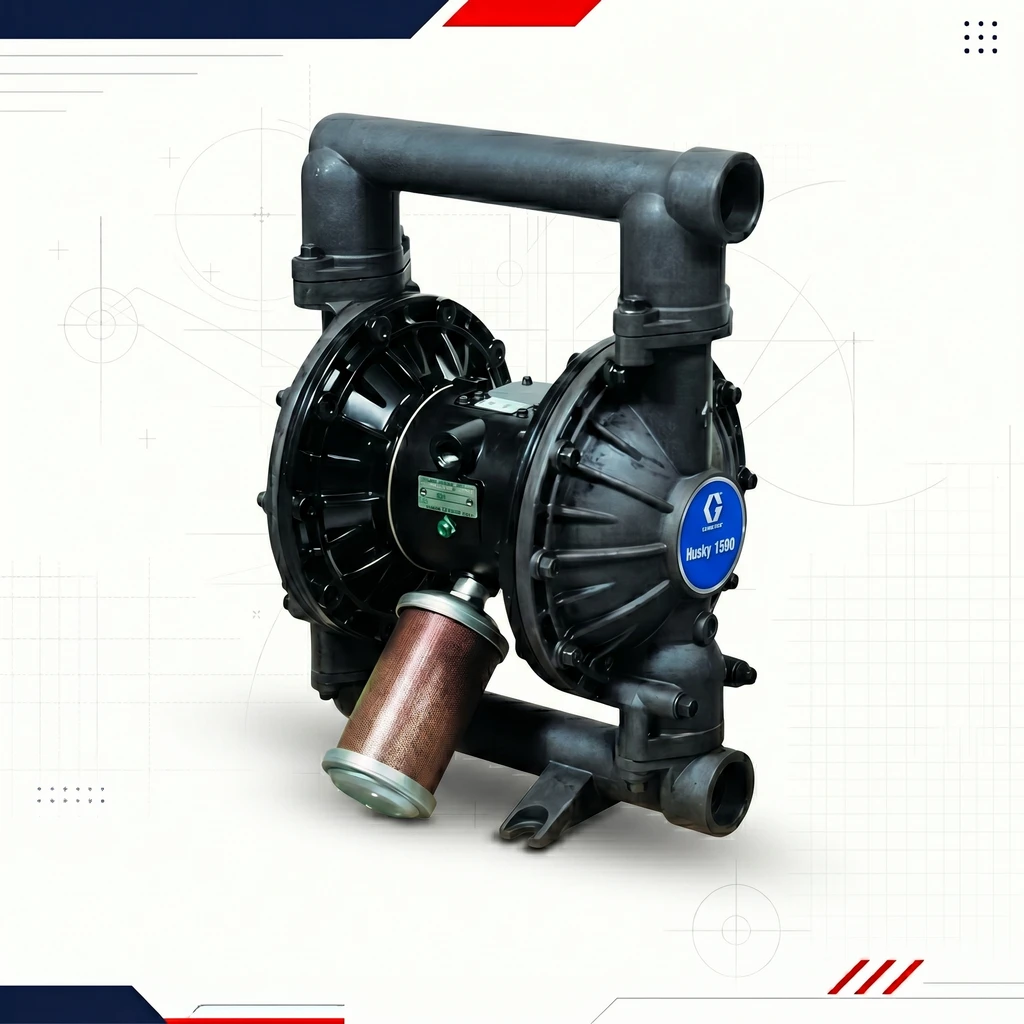

Husky 1590 - پمپ ۱.۵ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۱.۵ اینچ |
| حداکثر دبی | ۳۴۰ لیتر بر دقیقه (۹۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | پلیپروپیلن، PVDF، آلومینیوم، استنلس استیل |
| جنس دیافراگم | PTFE، Santoprene، Geolast |
مدل خاص :
- Husky 15120: نسخه دبی بالا برای انتقالهای سنگین صنعتی.
ویژگی خاص:
شیر هوای پتنتدار مرکز بسته با پوشش اپوکسی برای محیطهای سخت. قابل سرویس آنلاین (Online-Serviceable) بدون توقف عملیات.

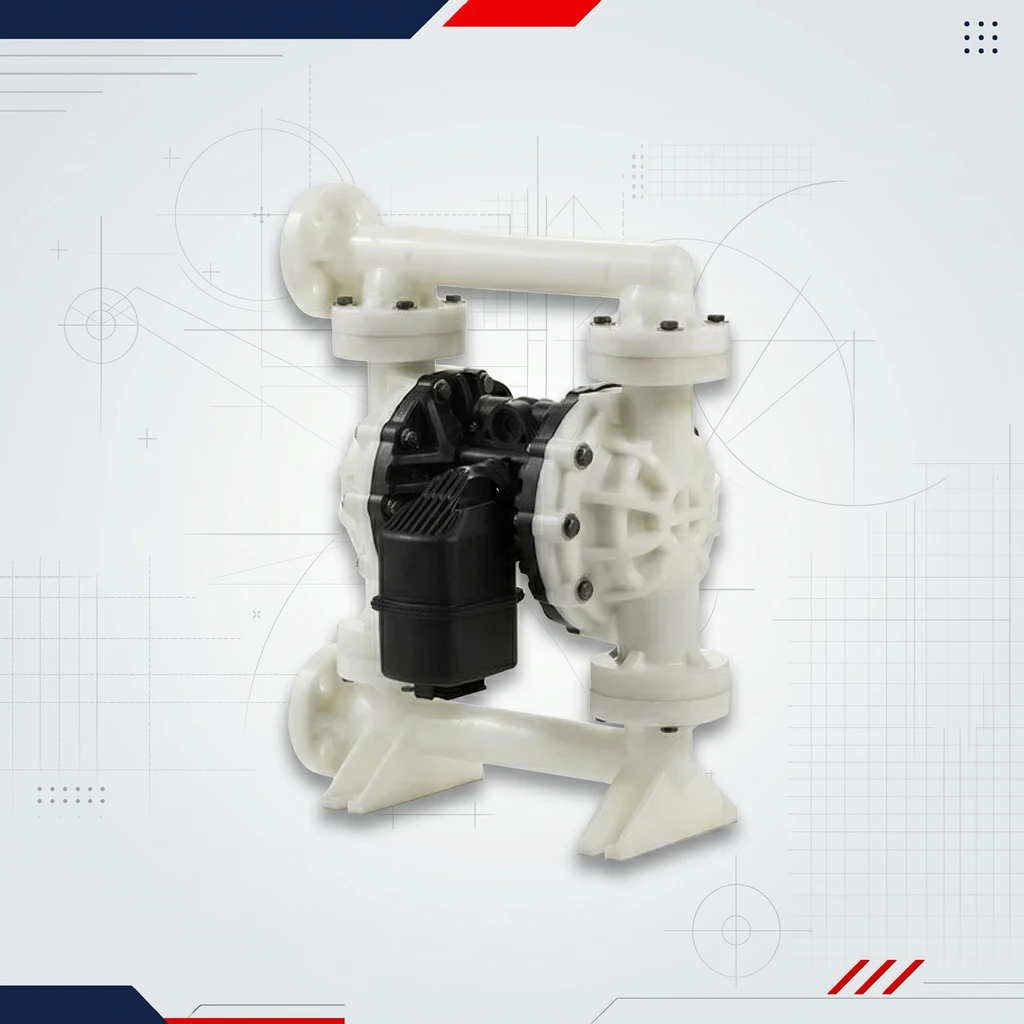

Husky 15120 — پمپ ۱.۵ اینچ پرسرعت
نسخه دبی بالای رده ۱.۵ اینچ هاسکی که بالاترین دبی در کلاس خود را ارائه میدهد و برای انتقالهای پرحجم در فضایی کامپکت و قابلحمل طراحی شده است.
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۱.۵ اینچ (با گزینه پورت مرکزی یا انتهایی ANSI) |
| حداکثر دبی | ۴۵۴ لیتر بر دقیقه (۱۲۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۶ بار (۱۲۵ psi) |
| متریال موجود | پلیپروپیلن، PVDF |
ویژگی خاص:
- شیر هوای بدون توقف (Stall-Free) با پالس کم برای تعویض آرام و سریع. بخش مرکزی یکتکه که نشتی را حذف کرده و نگهداری را نسبت به سایر پمپهای دیافراگمی کاهش میدهد.
ویژگیهای کلیدی:
- بهبود کلی راندمان تا ۴۰٪ نسبت به نسل قبل
- بالاترین نرخ جریان سیال در کلاس خود
- عمر دیافراگم تا ۵ برابر بیشتر نسبت به سایر پمپهای دیافراگمی با محرک هوا
- طیف گسترده متریال برای پوشش کاربردهای متنوع
- عملکرد بدون نیاز به روانکاری (Lube-free)

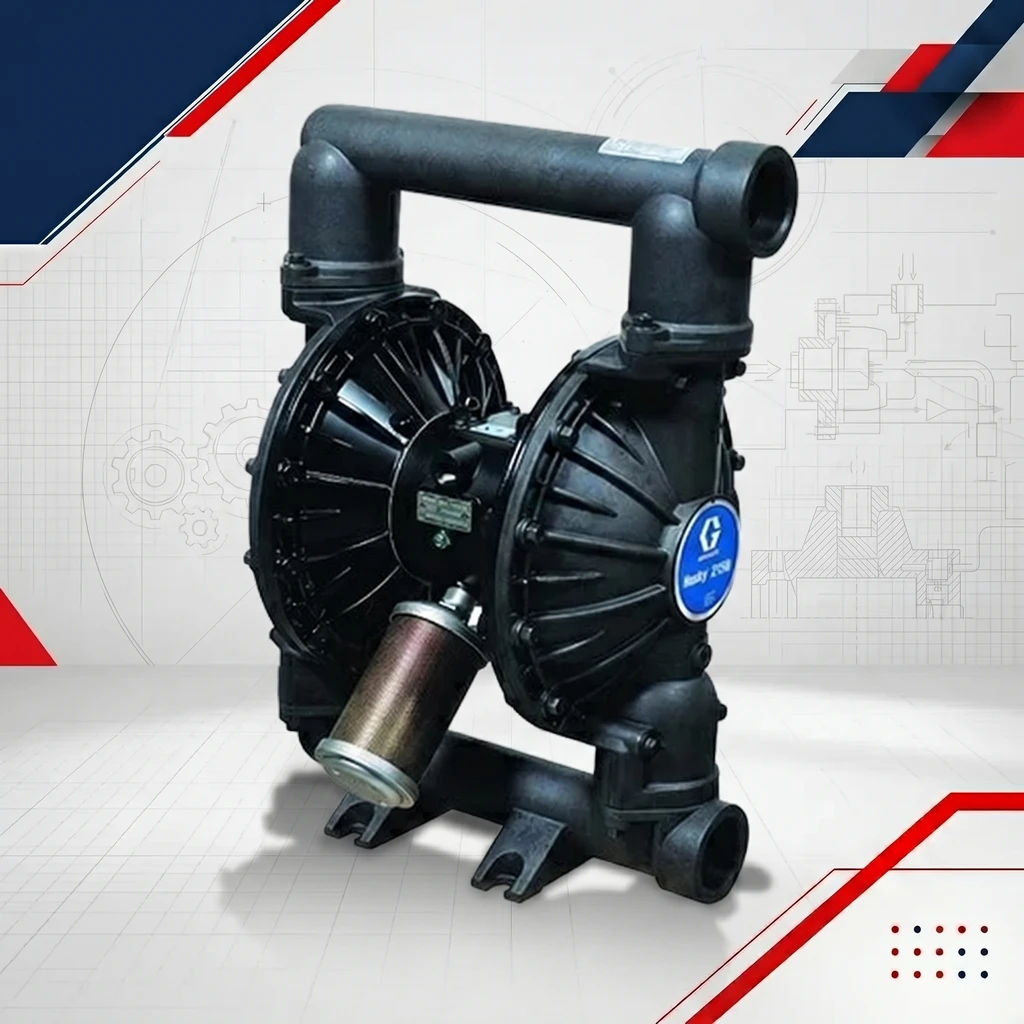

Husky 2150 - پمپ ۲ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۲ اینچ |
| حداکثر دبی | ۵۶۸ لیتر بر دقیقه (۱۵۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| حداکثر ذرات قابل عبور | ۶.۳ میلیمتر (¼ اینچ) |
| متریال موجود | پلیپروپیلن، PVDF، آلومینیوم، استنلس استیل، چدن |
مدل خاص:
- Husky 2200: نسخه پلاستیکی سری ۲ اینچ برای کاربردهای شیمیایی.
ویژگیهای کلیدی:
تا ۴۰٪ بازده بیشتر نسبت به نسل قبل، بالاترین دبی در کلاس ۲ اینچ، عمر دیافراگم تا ۵ برابر بیشتر.

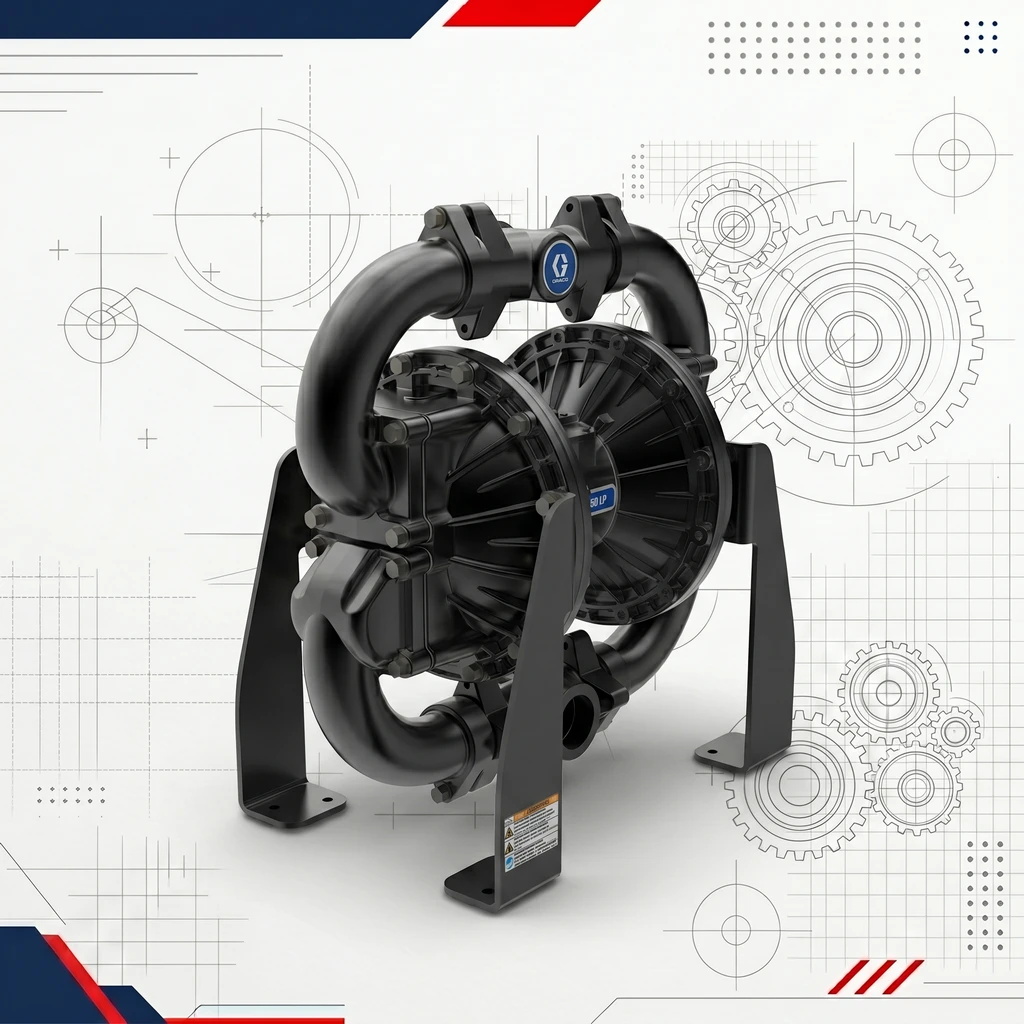

Husky 2150 LP — پمپ ۲ اینچ مخصوص پساب و مواد زائد
نسخهای تخصصی از رده ۲ اینچ هاسکی که به طور خاص برای پمپاژ پساب، زباله، چاهکها (Sumps) و مواد بسیار کثیف طراحی شده و با بدنه آلومینیومی پودریرنگ (Powder-Coated) عرضه میشود.
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۲ اینچ |
| حداکثر دبی | ۵۶۸ لیتر بر دقیقه (۱۵۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| حداکثر ذرات قابل عبور | نزدیک به ۵۰ میلیمتر (تقریباً ۲ اینچ) |
| متریال بدنه | آلومینیوم با پوشش پودری (Powder-Coated) |
| نوع دریچه | فلاپر (Flapper) به جای ساچمهای استاندارد |
- تنها پمپ فلاپردار با پوشش پودری در بازار. شیر هوای بیرونی (External Air Valve) که برخلاف اکثر پمپهای دیگر، در عرض چند دقیقه و بدون نیاز به باز کردن کامل پمپ تعویض میشود.
- طراحی شده برای کاربردهای سخت پساب، زباله، معادن و چاهکهای صنعتی
- دریچههای فلاپر بزرگ که عبور ذرات جامد تا نزدیک ۲ اینچ را بدون گرفتگی ممکن میکنند
- پوشش پودری بدنه، مقاومت بسیار بالاتری در برابر خوردگی و سایش نسبت به بدنه آلومینیومی معمولی فراهم میکند
- عملکرد بالا حتی در شرایط کاری بسیار کثیف و ساینده

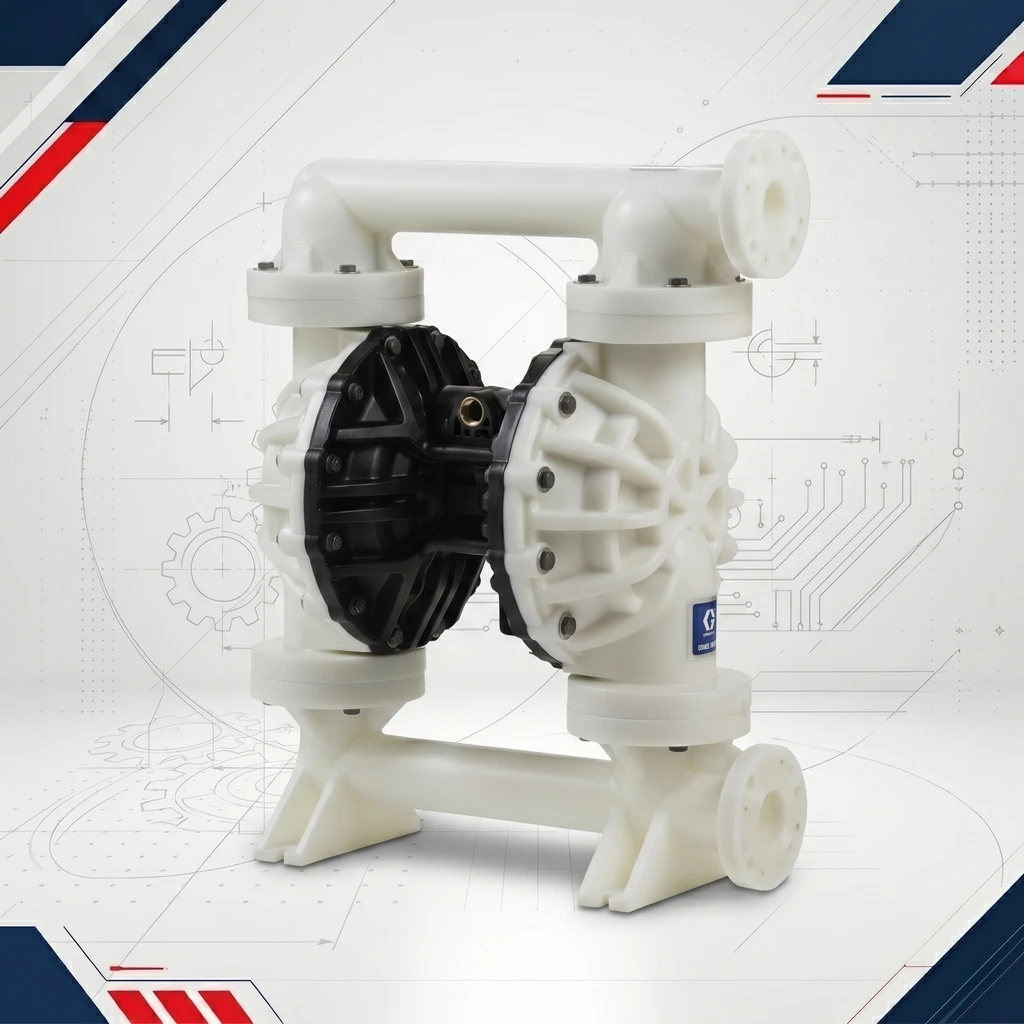

Husky 2200 — پمپ ۲ اینچ
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۲ اینچ (با گزینه پورت مرکزی یا انتهایی ANSI) |
| حداکثر دبی | ۷۵۷ لیتر بر دقیقه (۲۰۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۶ بار (۱۲۵ psi) |
| متریال موجود | پلیپروپیلن، PVDF |
| جنس دیافراگم | استاندارد یا اورمولدد (Overmolded) |
ویژگی خاص:
- شیر هوای ماژولار پتنتدار با قابلیت اطمینان بالا که بهصورت آنلاین (Online-Serviceable) و بدون توقف عملیات سرویس میشود. بخش مرکزی یکتکه پلیپروپیلنی که نشتی سیال را حذف کرده و سازگاری شیمیایی را بهبود میدهد.
ویژگیهای کلیدی:
- بهبود کلی راندمان مصرف هوا
- بالاترین نرخ جریان سیال در کلاس خود (بین مدلهای پلاستیکی ۲ اینچ)
- شاسی تقویتشده (Reinforced Frame) برای افزایش قابلیت اطمینان
- گزینه دیافراگم اورمولدد با عمر تا ۵ برابر بیشتر
- طیف گسترده متریال برای پوشش کاربردهای متنوع شیمیایی
- عملکرد بدون نیاز به روانکاری (Lube-free)

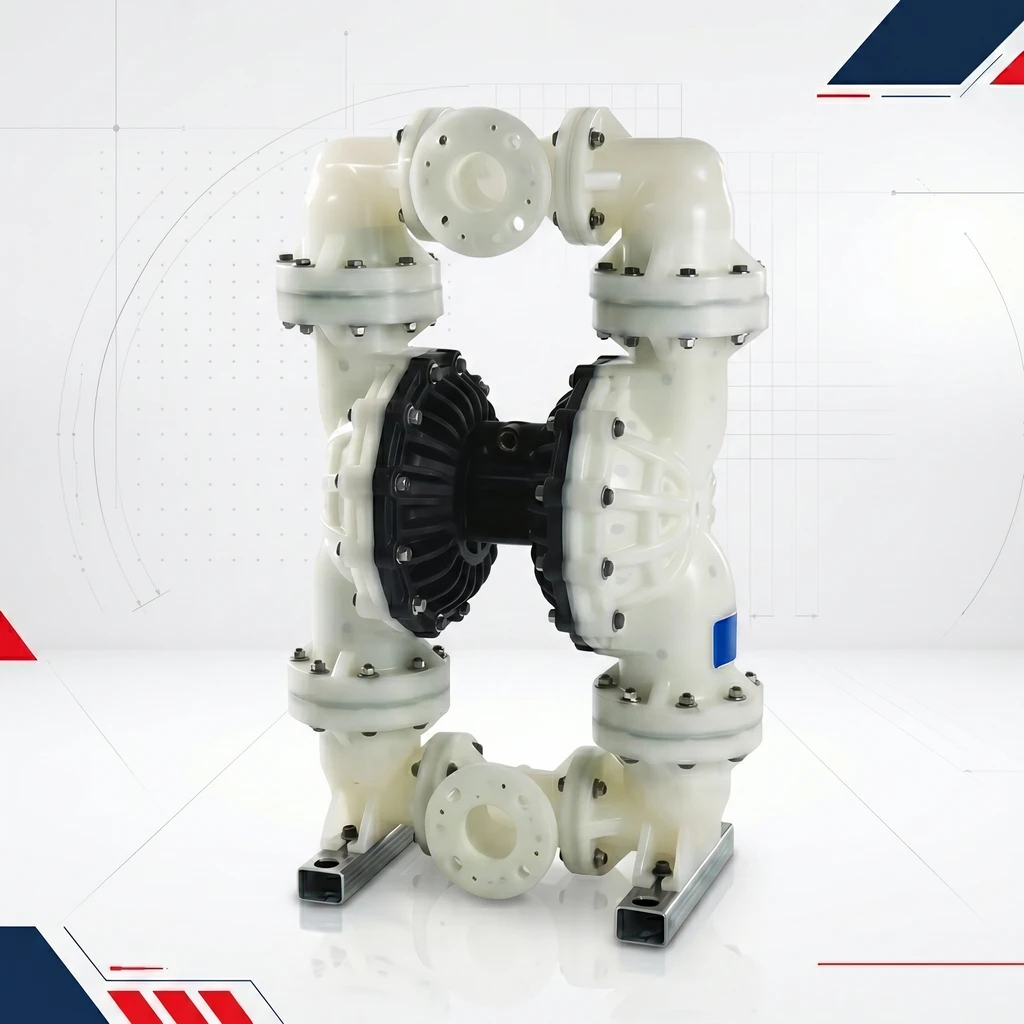

Husky 3300 - پمپ ۳ اینچ
بزرگترین پمپ خانواده هاسکی، برای انتقالهای صنعتی سنگینمقیاس.
| مشخصه | مقدار |
|---|---|
| اندازه اتصال | ۳ اینچ |
| حداکثر دبی | ۱۱۳۵ لیتر بر دقیقه (۳۰۰ گالن/دقیقه) |
| حداکثر فشار خروجی | ۸.۳ بار (۱۲۰ psi) |
| متریال موجود | پلیپروپیلن، آلومینیوم، استنلس استیل |
جدول مقایسه سریع سریهای هاسکی
| مدل | اتصال | حداکثر دبی (L/min) | حداکثر فشار |
|---|---|---|---|
| Husky 205 | ¼ اینچ | ۱۸.۹ | ۷ بار |
| Husky 307 | ⅜ اینچ | ۲۸.۵ | ۸.۳ بار |
| Husky 515 | ½ اینچ | ۵۷ | ۸.۳ بار |
| Husky 716 | ¾ اینچ | ۱۱۳ | ۸.۳ بار |
| Husky 1050 | ۱ اینچ | ۱۸۹ | ۸.۳ بار |
| Husky 1590 | ۱.۵ اینچ | ۳۴۰ | ۸.۳ بار |
| Husky 15120 | ۱.۵ اینچ | ۴۵۴ | ۸.۶ بار |
| Husky 2150 | ۲ اینچ | ۵۶۸ | ۸.۳ بار |
| Husky 2150 LP | ۲ اینچ | ۵۶۸ | ۸.۳ بار |
| Husky 2200 | ۲ اینچ | ۷۵۷ | ۸.۶ بار |
| Husky 3300 | ۳ اینچ | ۱۱۳۵ | ۸.۳ بار |
گزینههای متریال - انتخاب بر اساس سیال
یکی از مزایای اصلی هاسکی تنوع بالای متریال است که برای هر سیال و شرایط کاری گزینه مناسب وجود دارد:
متریال بدنه (Fluid Section):
- آلومینیوم – سبک، مقاوم، برای اکثر روغنها و مواد غیرخورنده
- استنلس استیل ۳۱۶ – برای سیالات خورنده و صنایع غذایی/دارویی
- پلیپروپیلن – برای اسیدها و مواد شیمیایی قوی
- PVDF – بالاترین مقاومت شیمیایی برای سیالات بسیار خورنده
- چدن – برای سیالات سنگین و آب
متریال دیافراگم:
- PTFE – بالاترین مقاومت شیمیایی، برای حلالها و اسیدها
- Santoprene – انعطافپذیری بالا، برای اکثر کاربردهای عمومی
- Buna-N (NBR) – برای روغنها و سوختها
- Geolast – مقاومت بالا در برابر روغنهای سنگین
- EPDM – برای آب گرم و مواد شیمیایی آبی
صنایع و حوزههای کاربردی
پمپ های دیافراگمی گراکو هاسکی در بخش های مختلفی از صنایع به کار گرفته میشوند از جمله :
صنایع غذایی
مدلهای استنلس استیل برای سیالات حساس و بهداشتی
داروسازی
مدلهای SaniForce برای کاربردهای بهداشتی
پتروشیمی
انتقال حلالها و مواد خورنده
رنگ، پوشش و چاپ
پمپاژ رنگ، جوهر، لاک و پوششها بدون آسیب به ترکیب سیال
صنایع شیمیایی
انتقال اسیدها، قلیاها، حلالها و مواد خورنده
آب و فاضلاب
انتقال لجن، دوغاب و پساب صنعتی
معدن
پمپاژ گل، آب آلوده و دوغاب ساینده
خودرو و ماشین سازی
انتقال روغن، کولانت و گریس
نفت و گاز
نسخه هاسکی ۱۰۵۰ با گواهینامه عملکرد با گاز طبیعی
مزایای پمپهای دیافراگمی گراکو هاسکی
- بدون برق – محرک هوا، کاملاً ایمن در محیطهای انفجاری (ATEX)
- قابل کار خشک – خرابی پمپ در صورت قطع سیال وجود ندارد
- قابل توقف زیر فشار – بدون آسیب به پمپ یا سیستم
- خودمکش – نیاز به پرایم اولیه ندارد
- کمترین قطعات نسبت به رقبا، شیر هوا کاملاً از بیرون قابل سرویس است
- گستره سیال وسیع – از رقیقترین حلال تا غلیظترین دوغاب
- گواهینامه ATEX برای محیطهای خطرناک
- عمر دیافراگم تا ۵ برابر بیشتر از رقبا در مدلهای جدید
نحوه استعلام و سفارش
برای انتخاب صحیح مدل پمپ دیافراگمی مورد نیاز میتوانید با کارشناسان هومان صنعت ارتباط برقرار کنید.
سوالات متداول
پمپهای هاسکی معمولاً با فشار هوای ۲ تا ۸.۳ بار (۳۰ تا ۱۲۰ psi) کار میکنند. فشار هوای ورودی مستقیماً روی دبی و فشار خروجی تأثیر میگذارد.
بله. چون پمپهای هاسکی با هوا کار میکنند و هیچ قطعه الکتریکی در تماس با سیال ندارند، ذاتاً ایمن هستند. مدلهای دارای گواهینامه ATEX برای محیطهای Zone 1 و Zone 2 موجود است.
بله، مدلهای SaniForce از خانواده گراکو با بدنه استنلس استیل و دیافراگم PTFE یا Santoprene برای صنایع غذایی و دارویی طراحی شدهاند و استانداردهای بهداشتی را رعایت میکنند.
در مدلهای جدید هاسکی (مانند ۱۰۵۰ و ۲۱۵۰)، عمر دیافراگم تا ۵ برابر بیشتر از رقبا اعلام شده. عمر واقعی به نوع سیال، فشار کاری و دمای عملیاتی بستگی دارد.
