پمپ پیستونی اینترپمپ
Interpump High Pressure Piston Pump
اینترپمپ (Interpump) یک سازنده ایتالیایی باسابقه در حوزه پمپهای پیستونی فشارقوی است که فعالیت خود را از سال 1977 آغاز کرده است. استفاده از پیستونهای سرامیکی یکپارچه، تنوع نقاط کاری و امکان انتخاب پمپ متناسب با سرعت محرک، از ویژگیهای شناختهشده محصولات این برند محسوب میشود.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۳
حداکثر فشار
۲۷۵ بار
حداکثر دبی
۶۸ لیتر بر دقیقه
کشور سازنده
ایتالیا Italy
کدام سری مناسب کاربرد مورد نظر شماست ؟
Series 51
- فشار تا ۱۵۰ بار
- دبی تا ۱۳ لیتر بر دقیقه
Series 47
- فشار تا ۲۷۵ بار
- دبی تا ۵۰ لیتر بر دقیقه
Series 69
- فشار تا ۱۵۰ بار
- دبی تا ۶۸ لیتر بر دقیقه
دریافت مشاوره انتخاب مدل
برای انتخاب مناسب ترین مدل از سری پمپ های پیستونی اینترپمپ، اطلاعات زیر را برای کارشناسان هومان صنعت ارسال کنید :
دبی موردنیاز، فشار کاری عادی و حداکثر، دما و نوع سیال، تعداد لنس یا خروجی همزمان، نوع کاربرد، مدل فعلی پمپ در پروژههای جایگزینی

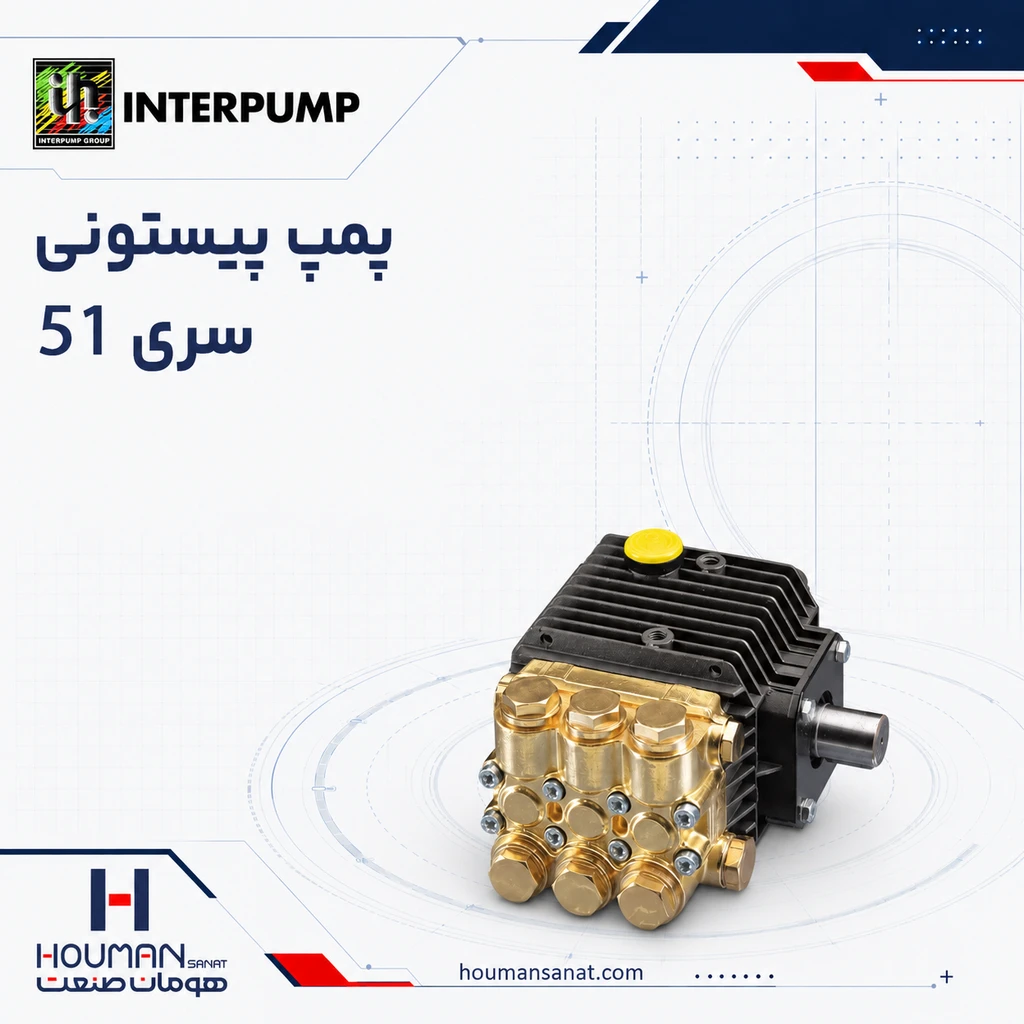

Series 51
Series 51 خانوادهای جمعوجور برای دبیهای پایینتر و فشارهای متوسط تا 150 بار است. وزن 5.2 کیلوگرمی و ابعاد یکسان 177×175×130 میلیمتر در مدلهای این سری، آن را برای نصب در دستگاههای کوچک و متوسط، یونیتهای قابلحمل و تجهیزاتی با محدودیت فضا مناسب میکند.
این خانواده مدلهایی با دور 1450، 1750، 2800 و 3400 دور بر دقیقه دارد؛ بنابراین انتخاب مدل باید با سرعت موتور یا آرایش انتقال قدرت دستگاه هماهنگ باشد.
| مشخصه | محدوده یا گزینه |
|---|---|
| دبی | 7 تا 13 لیتر بر دقیقه |
| فشار کاری | 50 تا 150 بار |
| دور محور | 1450، 1750، 2800 یا 3400 rpm |
| توان موردنیاز | 0.73 تا 3.67 کیلووات |
| ابعاد کلی | 177×175×130 میلیمتر |
| وزن | 5.2 کیلوگرم |
| ساختار پیستون | پیستون سرامیکی |
| گزینههای محور و نصب | متناسب با کد مدل؛ شامل نسخههای محور نری یا محور توخالی در برخی مدلها |

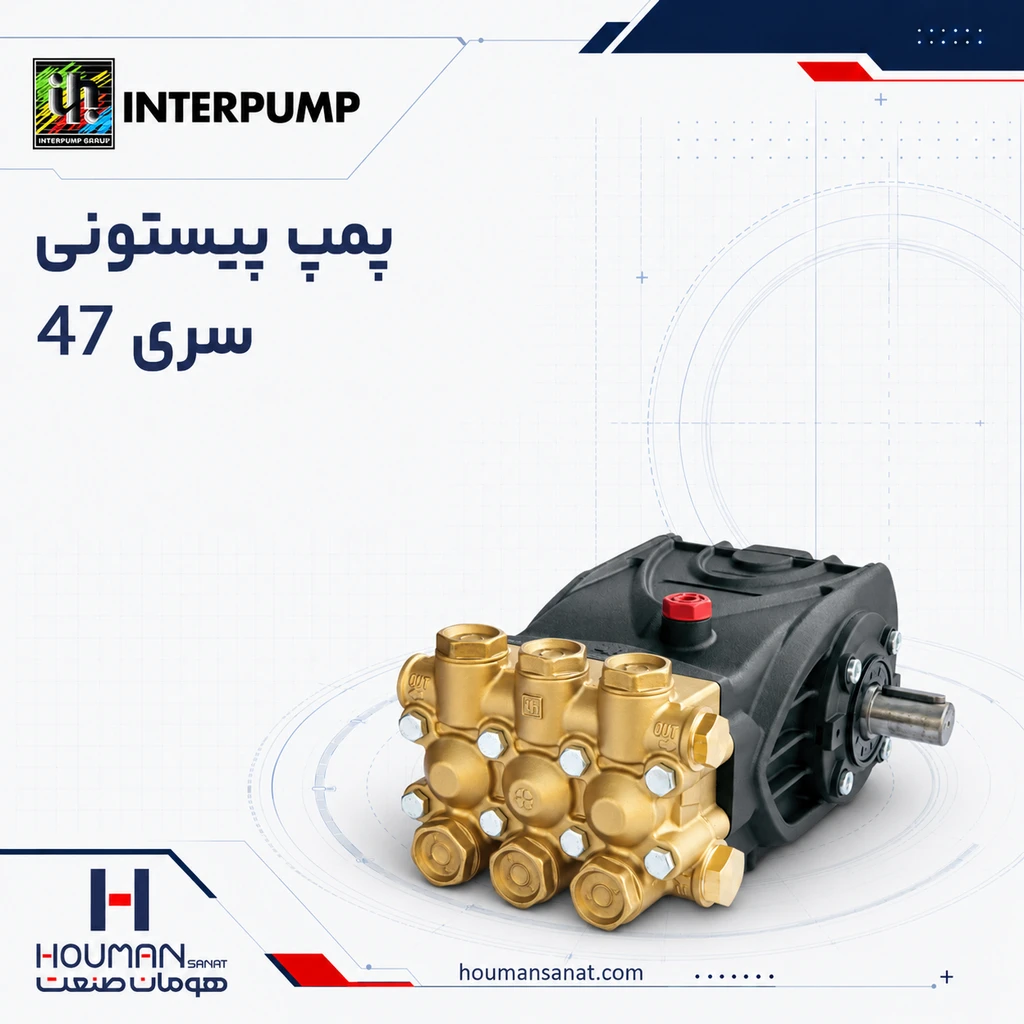

Series 47
Series 47 برای پروژههایی طراحی شده است که به فشار بالاتر، دبی بیشتر یا کارکرد در دورهای پایینتر نسبت به Series 51 نیاز دارند. این خانواده بازه گسترده 13 تا 50 لیتر بر دقیقه و فشار تا 275 بار را پوشش میدهد و برای ساخت دستگاهها و یونیتهای حرفهای آب پرفشار قابل بررسی است.
مدلهای Series 47 با دورهای 1000، 1450 و 1750 rpm ارائه میشوند. این تنوع امکان هماهنگی با موتور الکتریکی، موتور احتراقی یا سیستم انتقال قدرت مناسب پروژه را فراهم میکند.
| مشخصه | محدوده یا گزینه |
|---|---|
| دبی | 13 تا 50 لیتر بر دقیقه |
| فشار کاری | 100 تا 275 بار |
| دور محور | 1000، 1450 یا 1750 rpm |
| توان موردنیاز | 3.67 تا 11.02 کیلووات |
| ابعاد کلی | حدود 298 تا 327 میلیمتر طول، 234 تا 236 میلیمتر عرض و 176 تا 180 میلیمتر ارتفاع |
| وزن | 14 تا 15 کیلوگرم |
| ساختار پیستون | پیستون سرامیکی |
| شیوه انتخاب | بر اساس ترکیب دقیق دبی، فشار، دور و توان محرک |

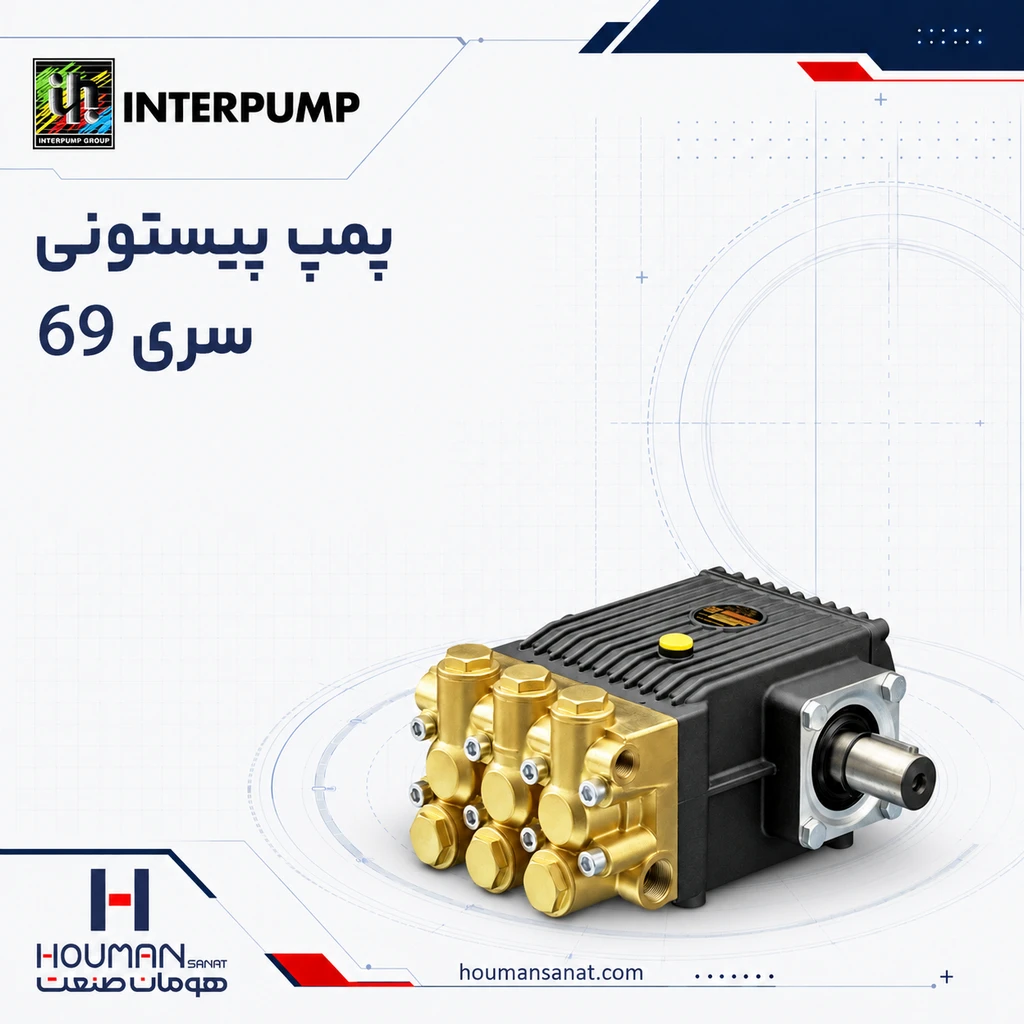

Series 69
Series 69 برای نقاط کاری با دبی بالاتر و دورهای 600 تا 1450 rpm در نظر گرفته میشود. این سری میتواند در پروژههایی که ظرفیت عبور آب، عملکرد در دور پایین یا دبی بالا در فشار متوسط اولویت دارد، جایگزین مناسبی برای انتخابهای کوچکتر باشد.
در Series 69 فقط چهار مدل وجود دارد و هر مدل نقطه کاری مشخصی دارد؛ بنابراین انتخاب مستقیم بر اساس جدول زیر انجام میشود.
| مدل | دبی (L/min) | فشار (bar) | دور (rpm) | توان موردنیاز (kW) | ابعاد (mm) | وزن (kg) |
|---|---|---|---|---|---|---|
| W4 | 42 | 50 | 600 | 4.04 | 328×300×186 | 16.5 |
| W827 | 68 | 82 | 1000 | 10.66 | 354.5×300×210 | 25.8 |
| WS104 | 30 | 100 | 1450 | 5.51 | 331×300×186 | 20.5 |
| WS153 | 30 | 150 | 1450 | 7.35 | 331×300×186 | 21 |
جدول مقایسه سریع سریهای پمپ پیستونی اینترپمپ
| سری | دبی | فشار | دور محور | توان موردنیاز | وزن | جایگاه انتخاب |
|---|---|---|---|---|---|---|
| Series 51 | 7 تا 13 L/min | 50 تا 150 bar | 1450 تا 3400 rpm | 0.73 تا 3.67 kW | 5.2 kg | پمپ جمعوجور برای دبی پایینتر |
| Series 47 | 13 تا 50 L/min | 100 تا 275 bar | 1000 تا 1750 rpm | 3.67 تا 11.02 kW | 14 تا 15 kg | فشار بالا و تنوع گسترده نقاط کاری |
| Series 69 | 30 تا 68 L/min | 50 تا 150 bar | 600 تا 1450 rpm | 4.04 تا 10.66 kW | 16.5 تا 25.8 kg | دبی بالا و امکان کار در دور پایینتر |
راهنمای انتخاب سری و مدل مناسب
| نیاز پروژه | سری یا مدل پیشنهادی |
|---|---|
| دبی 7 تا 13 لیتر بر دقیقه با ابعاد و وزن کم | Series 51 |
| فشار 150 بار با دبی 7 لیتر بر دقیقه و دور 1450 rpm | W1507 |
| فشار 150 بار با دبی 13 لیتر بر دقیقه | WW1513 در 2800 rpm یا TT1513 در 3400 rpm |
| فشار بالاتر از 150 بار | Series 47 |
| فشار 250 بار با دبی 15 یا 21 لیتر بر دقیقه | WS251 یا WS252 |
| فشار 275 بار | W928 با دبی 15 یا W929 با دبی 19 لیتر بر دقیقه |
| دبی 36 لیتر بر دقیقه در فشار 160 بار | TS1636 |
| دبی 50 لیتر بر دقیقه در فشار 100 بار | TS1050 |
| دبی 42 لیتر بر دقیقه با دور پایین 600 rpm | W4 از Series 69 |
| بیشترین دبی در میان سه سری، معادل 68 لیتر بر دقیقه | W827 در فشار 82 بار |
| دبی 30 لیتر بر دقیقه در فشار 150 بار و دور 1450 rpm | WS153 |
ملاحظات فنی نصب و راهاندازی
انتخاب محرک
توان درجشده برای هر مدل باید در کنار شرایط واقعی بهرهبرداری، راندمان انتقال قدرت و ضریب سرویس بررسی شود. انتخاب موتور صرفاً بر اساس توان عددی پمپ، بدون در نظر گرفتن شرایط راهاندازی و کارکرد پیوسته، میتواند موجب اضافهبار محرک شود.
دور محور پمپ نیز باید با مشخصات مدل یکسان باشد. افزایش دور برای دستیابی به دبی بیشتر، بدون تأیید نقطه کاری مجاز، میتواند عمر آببندها، شیرها و مجموعه مکانیکی را کاهش دهد.
شرایط خط مکش
برای جلوگیری از کاویتاسیون و افت دبی، خط ورودی باید کوتاه، با قطر مناسب و کمترین تعداد زانویی اجرا شود. استفاده از فیلتر ورودی مناسب ضروری است؛ اما افت فشار ایجادشده توسط فیلتر نیز باید در محاسبات مکش لحاظ شود.
این پمپها نباید در حالت خشک کار کنند. پیش از راهاندازی، هواگیری مدار، تأمین پیوسته سیال و کنترل جهت چرخش محرک ضروری است.
کنترل فشار و حفاظت مدار
پمپ جابهجایی مثبت نباید در برابر مسیر خروجی بسته کار کند. مدار باید متناسب با طراحی دستگاه به شیر تنظیم فشار یا Unloader، مسیر بایپس، گیج فشار و حفاظت اضافهفشار مجهز شود. انتخاب نازل نیز باید با دبی و فشار واقعی مدل هماهنگ باشد.
در صورت وجود ضربان نامطلوب، استفاده از دمپنر ضربان و طراحی صحیح شیلنگها و اتصالات فشارقوی قابل بررسی است.
سیال قابل پمپاژ
کاربرد اصلی این خانوادهها انتقال و افزایش فشار آب است. استفاده برای سیالات خورنده، حلالها، هیدروکربنها، سیالات حاوی ذرات جامد یا سیالات با دمای خارج از محدوده مجاز، بدون بررسی سازگاری اجزای در تماس با سیال مجاز نیست.
گزینههای محور و پیکربندی
بسته به کد مدل، پمپ میتواند با محور نری شیاردار یا بعضی پیکربندیهای محور توخالی ارائه شود. در برخی مدلها نیز نسخههای مجهز به مجموعه شیر VH قابل انتخاب هستند. این تفاوتها از روی نقطه دبی و فشار قابل تشخیص نیستند؛ بنابراین نوع محور، جهت نصب و کد کامل پیکربندی باید پیش از سفارش کنترل شود.
ویژگیهای کلیدی پمپ پیستونی اینترپمپ
- پوشش بازه دبی 7 تا 68 لیتر بر دقیقه در سه خانواده مشخص
- دستیابی به فشار کاری تا 275 بار در مدلهای Series 47
- استفاده از پیستونهای سرامیکی یکپارچه
- تنوع دور کاری از 600 تا 3400 rpm برای هماهنگی با محرکهای مختلف
- وجود مدلهای فشرده 5.2 کیلوگرمی در Series 51
- ارائه مدلهای دبی بالا تا 68 لیتر بر دقیقه در Series 69
- امکان انتخاب دقیق مدل بر اساس ترکیب دبی، فشار، دور و توان
- دسترسی به مدلهای دارای نقاط هیدرولیکی مشابه با پیکربندیهای متفاوت محور و نصب
- قابلیت استفاده در ساخت یونیتهای ثابت، دستگاههای متحرک و سامانههای OEM پس از مهندسی کامل مدار
صنایع و حوزههای کاربردی
موارد کاربرد پمپ پیستونی اینترپمپ در صنایع مختلف :
شستوشوی صنعتی
برای یونیتهای شستوشوی فشارقوی و تجهیزات نظافت صنعتی
کارواش
برای ساخت تجهیزات کارواش، شستوشوی ناوگان و تمیزکاری ماشینآلات
ساختمان و پروژههای عمرانی
برای شستوشوی فشارقوی سطوح، تجهیزات عمرانی و حذف آلودگیهای سخت
خدمات شهری
برای تجهیزات شستوشوی شهری و مدلهای فشارقویتر برای عملیات تخصصیتر
نحوه استعلام و سفارش
برای انتخاب مناسب ترین مدل از سری پمپ های پیستونی اینترپمپ، اطلاعات زیر را برای کارشناسان هومان صنعت ارسال کنید :
دبی موردنیاز، فشار کاری عادی و حداکثر، دما و نوع سیال، تعداد لنس یا خروجی همزمان، نوع کاربرد، مدل فعلی پمپ در پروژههای جایگزینی
سوالات متداول
Series 51 برای دبی پایینتر و نصب جمعوجور مناسب است، Series 47 بیشترین فشار و گستردهترین تنوع نقطه کاری را دارد و Series 69 بر دبی بالاتر و دورهای پایینتر تمرکز دارد.
مدلهای W928 و W929 از Series 47 با فشار 275 بار، بیشترین فشار را در میان مدلهای این صفحه دارند. دبی آنها بهترتیب 15 و 19 لیتر بر دقیقه است.
W827 از Series 69 با دبی 68 لیتر بر دقیقه در فشار 82 بار بیشترین دبی را ارائه میکند. بیشترین دبی Series 47 نیز 50 لیتر بر دقیقه در مدل TS1050 است.
دور محور باید در محدوده تعریفشده مدل باقی بماند. تغییر دور بدون کنترل منحنی عملکرد، توان موردنیاز و محدودیت مکانیکی پمپ توصیه نمیشود.
