گیربکس حلزونی اس ای دبلیو
SEW Helical-Worm Gearbox
اس ای دبلیو (SEW-EURODRIVE) یکی از پیشروترین تولیدکنندگان آلمانی گیربکس، الکتروموتور و سیستمهای درایو صنعتی است که محصولاتش در سراسر جهان به عنوان استاندارد طلایی کیفیت و دوام در صنایع گوناگون شناخته میشود. گیربکس حلزونی سری S (Helical-Worm Gear Units) یکی از خانوادههای اصلی گیربکس استاندارد این برند است که با ترکیب یک مرحله هلیکال (Helical) با مرحله حلزونی (Worm)، راندمان و عملکردی بهمراتب بهتر از گیربکسهای حلزونی خالص (Plain Worm) ارائه میدهد.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
تعداد سری
۲
حداکثر گشتاور
۴۳۰۰ نیوتنمتر
کشور سازنده
آلمان Germany

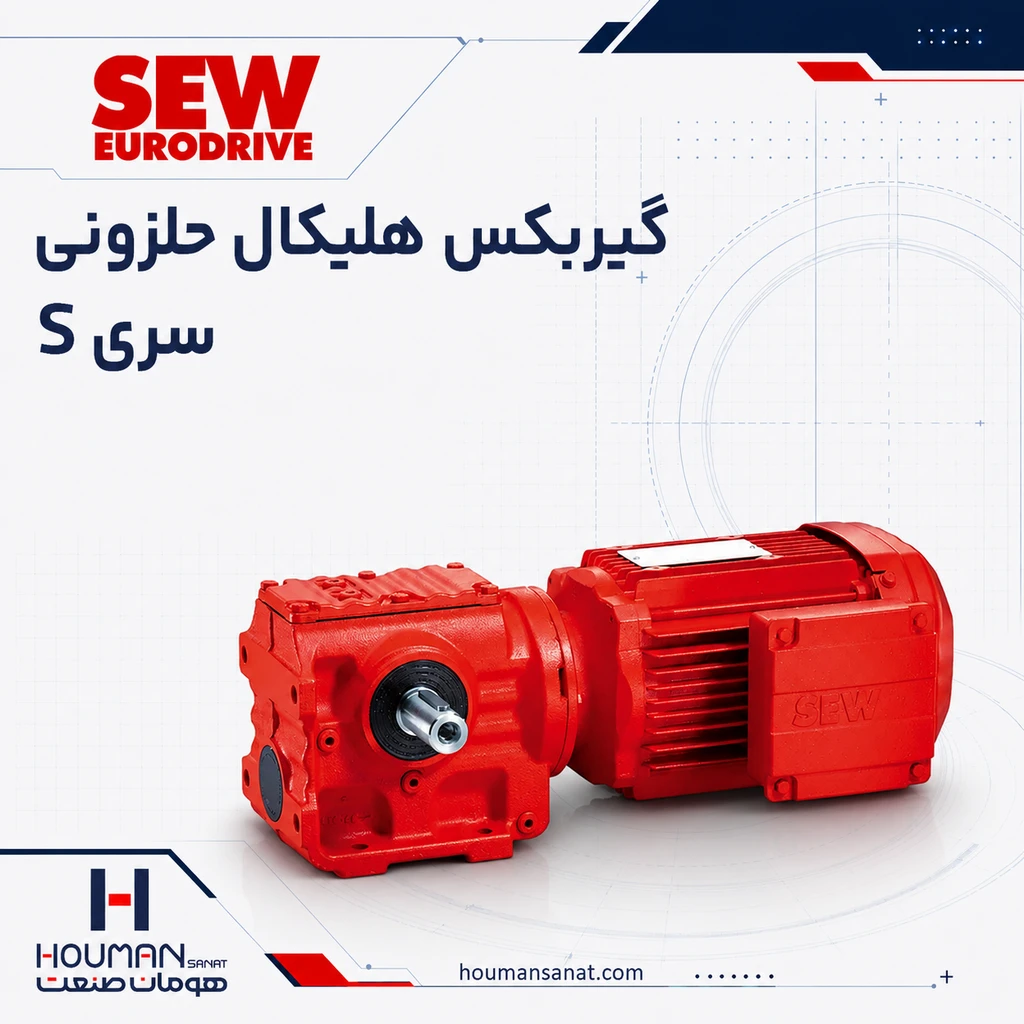

گیربکس حلزونی SEW سری S
در طراحی سری S، قدرت ورودی ابتدا از طریق یک مرحله دندانه هلیکال انتقال مییابد و سپس به شفت حلزونی و چرخ حلزونی (Worm Gear) میرسد. این انتقال قدرت خطی (Linear Power Transmission) ضربههای گشتاوری روی شفت محرکه را کاهش میدهد و باعث میشود این گیربکسها به طور قابل توجهی کمصدا و یکنواختتر از گیربکسهای حلزونی ساده عمل کنند. اضافهشدن مرحله هلیکال در ابتدای زنجیره انتقال قدرت، راندمان کلی را نسبت به طراحی حلزونی خالص به طور محسوسی افزایش میدهد.
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح سایز و نسبت تبدیل گیربکس حلزونی سری S، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا سرعت ورودی/خروجی، نوع نصب (پایهدار یا فلنجی) و نوع شفت (توپر یا هالو)، نیاز به ترکیب با الکتروموتور یا سرووموتور، شرایط محیطی نصب (دما، رطوبت، گرد و غبار)
گیربکس حلزونی سری S
پمپهای سری KF پرکاربردترین خط تولید کراخت هستند و برای انتقال طیف گستردهای از سیالات صنعتی طراحی شدهاند. ساختار ماژولار این سری امکان پیکربندی و توسعهپذیری را در هر مرحله از پروژه فراهم میکند.
| مشخصه | مقدار |
|---|---|
| سایزهای موجود | ۷ سایز: 37، 47، 57، 67، 77، 87، 97 |
| نسبت تبدیل (گیربکس ساده) | ۳.۹۷ تا ۲۸۸ |
| نسبت تبدیل (گیربکس مرکب/Compound) | ۱۱۰ تا ۳۳,۸۱۸ |
| حداکثر گشتاور خروجی | ۹۲ تا ۴۰۰۰ نیوتنمتر |
| حداکثر گشتاور خروجی (نسل جدید S..7p) | ۱۰۵ تا ۴۳۰۰ نیوتنمتر |
| رنج توان موتور (با آداپتور AM) | ۰.۱۲ تا ۳۰ کیلووات |
نکته: مقادیر کوچکتر از حداکثر گشتاور نیز بسته به نسبت تبدیل انتخابی امکانپذیر است.
نسل جدید S..7p — گشتاور و راندمان بهبودیافته

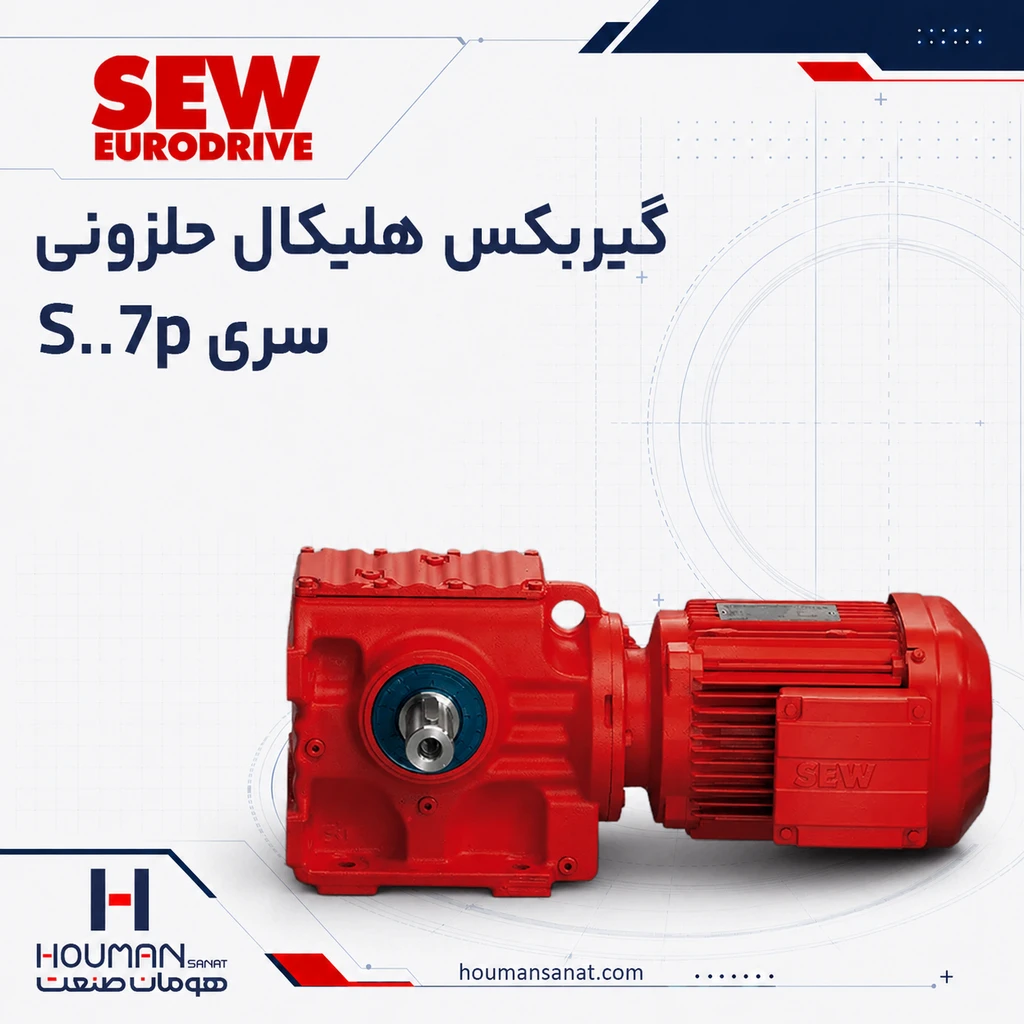

اس ای دبلیو نسل جدید سری S را با عنوان S..7power (S..7p) عرضه کرده که در هر ۷ سایز، گشتاور و راندمان بهطور قابل توجهی افزایش یافته است.
| ویژگی | میزان بهبود |
|---|---|
| افزایش گشتاور نسبت به S..7 استاندارد | تا ۶۵٪ بیشتر |
| افزایش راندمان | تا ۱۳ درصد (پوینت درصدی) بیشتر |
دلیل این بهبود: استفاده از روانکننده اختصاصی SEW GearOil Poly که اصطکاک بین دندانههای حلزونی و چرخ حلزونی را کاهش میدهد. این روانکننده با تشکیل یک فیلم روانکاری بسیار مؤثر، عمر روانکار و قطعات سایشی (مثل آببندها و یاتاقانها) را افزایش میدهد و امکان عملکرد در گشتاور بالاتر را فراهم میکند.
مزایای عملی این بهبود راندمان:
- در بسیاری از موارد، میتوان یک سایز کوچکتر انتخاب کرد و همان گشتاور مورد نیاز را در فضای کمتر تأمین کرد
- در صورت ثابت ماندن سایز، حاشیه اطمینان (Reserve) بیشتری در سیستم درایو ایجاد میشود
- در صورت عدم نیاز به گشتاور بالاتر، میتوان در همان سرعت مصرف انرژی کمتری داشت و در هزینه برق صرفهجویی کرد
طراحیهای نصب موجود
گیربکس حلزونی سری S با تنوع بالایی از گزینههای نصب عرضه میشود تا با هر نوع طراحی ماشین یا خط تولید سازگار باشد:
- نصب پایهدار (Foot-Mounted) یا نصب فلنجی (Flange-Mounted)
- فلنج B5 یا B14
- شفت توپر (Solid Shaft) یا شفت هالو (Hollow Shaft)
- شفت هالو با اتصال کی دار (Keyed)، دیسک انقباضی (Shrink Disk)، اسپلاین (Splining)، یا سیستم TorqLOC®
سیستم TorqLOC®: یک راهکار نصب اختصاصی اس ای دبلیو برای شفت هالو که نصب و باز کردن گیربکس روی شفت ماشین را بدون نیاز به دیسک انقباضی سنتی، سریعتر و دقیقتر میکند.
ترکیب با موتور — تبدیل به الکترو گیربکس
گیربکس حلزونی سری S به تنهایی فقط نیمی از راهحل محرکه است. اس ای دبلیو با سیستم ماژولار خود امکان ترکیب این گیربکس با موتور را در دو حالت فراهم میکند:
- گیرموتور حلزونی S..DR..: ترکیب گیربکس سری S با الکتروموتور AC استاندارد
- سرو-گیرموتور حلزونی S..CMP: ترکیب گیربکس سری S با سرووموتور برای کاربردهای نیازمند کنترل دقیق موقعیت و سرعت
همچنین امکان انتخاب گیربکس به تنهایی (بدون موتور) و کوپل آن با موتور AC یا سروو دلخواه از طریق آداپتورهای AM، AT یا AQ نیز وجود دارد.
صنایع و حوزههای کاربردی
گیربکس حلزونی سری S به دلیل عملکرد کمصدا و دقت بالا در انتقال قدرت، در صنایع مختلف با کاربردهای زیر استفاده میشود:
صنایع غذایی و بستهبندی
محرکه میزهای گردان (Rotary Tables) در خطوط بستهبندی و پرکنی
صنایع قطعهسازی
محرکه پرسهای صنعتی برای شکلدهی قطعات فلزی
صنعت خودروسازی
محرکههای تنظیم برای پوزیشندهی دقیق قطعات روی خط مونتاژ
ماشینسازی و ماشینابزار (CNC)
محرکه میزهای گردان در ماشینهای CNC برای چرخش قطعه
صنایع چاپ و کاغذ
محرکههای مرحلهای در خطوط تولید چندمرحلهای چاپ، برش و فرآوری کاغذ
انبارداری و حملونقل داخلی
سیستمهای نوار نقاله برای جابجایی محصول بین خطوط مختلف کارخانه
صنایع فلزی و فرآوری ورق
محرکه پرسهای صنعتی برای برش، خم و شکلدهی ورقهای فلزی
مونتاژ و خطوط تولید اتوماتیک
محرکههای جابجایی قطعات، و میزهای گردان برای چرخش ایستگاههای مونتاژ
بررسی فنی پروژه شما
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا سرعت ورودی/خروجی، نوع نصب (پایهدار یا فلنجی) و نوع شفت (توپر یا هالو)، نیاز به ترکیب با الکتروموتور یا سرووموتور، شرایط محیطی نصب (دما، رطوبت، گرد و غبار)
سوالات متداول
در گیربکس حلزونی خالص، تمام انتقال قدرت از طریق یک جفت حلزونی-چرخ حلزونی صورت میگیرد. در سری S اس ای دبلیو، یک مرحله هلیکال قبل از مرحله حلزونی اضافه شده که راندمان کلی را به طور قابل توجهی افزایش میدهد و ضربههای گشتاوری روی شفت ورودی را کاهش میدهد.
در نسل استاندارد S، حداکثر گشتاور خروجی تا ۴۰۰۰ نیوتنمتر است. در نسل جدید S..7p، این عدد تا ۴۳۰۰ نیوتنمتر افزایش یافته است.
