الکتروموتور صنعتی موتوژن
Motogen Electric Motor
موتوژن (Motogen) یکی از قدیمیترین و معتبرترین تولیدکنندگان الکتروموتور در ایران است که در سال ۱۳۵۲ با نام «گلد الکتریک ایران» و با همکاری مشترک بانک صنعت و معدن، سازمان گسترش و نوسازی صنایع ایران و لیسانس شرکت وستینگهاوس آمریکا در منطقه صنعتی غرب تبریز تأسیس شد. این شرکت در سال ۱۳۵۴ نام خود را به موتوژن تغییر داد و در سال ۱۳۶۹ به شرکت سهامی عام تبدیل شد. موتوژن امروز در زمینی به وسعت ۴۷۰ هزار متر مربع با بیش از ۶۴ هزار متر مربع سالن تولید سرپوشیده فعالیت میکند و سالانه بیش از ۳ میلیون دستگاه الکتروموتور تکفاز و سهفاز تولید میکند. این شرکت دارای گواهینامههای ISO 9001:2008 (از مؤسسه SGS سوئیس)، CE و ISO/IEC 17025 است و محصولاتش مطابق استانداردهای IEC، DIN و NEMA تولید و علاوه بر بازار داخلی، به کشورهای آسیایی، اروپایی و آفریقایی صادر میشود.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۳
حداکثر توان
۶۳۰ کیلووات
سرعت های موجود
۷۵۰ تا ۳۰۰۰ دور بر دقیقه
کشور سازنده
ایران Iran
کدام سری مناسب کاربرد مورد نظر شماست ؟
سهفاز فریم آلومینیومی
- تا ۱۸.۵ کیلووات
- فریم سایز ۵۶ تا ۱۶۰
سهفاز فریم چدنی
- تا ۶۳۰ کیلووات
- فریم سایز ۱۰۰ تا ۴۰۰
تکفاز تکخازنه
- تا ۲.۲ کیلووات
- فریم سایز ۵۶ تا ۱۰۰
تکفاز دو خازنه
- تا ۲.۲ کیلووات
- فریم سایز ۵۶ تا ۱۱۲
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح رده، فریم و تیپ الکتروموتور موتوژن، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
توان مورد نیاز (کیلووات یا اسب بخار)، نوع برق ورودی (تکفاز یا سهفاز)، سرعت کاری مورد نیاز (دور بر دقیقه)، نوع نصب (B3 پایهدار، B5 فلنج، B14 فلنج چدنی، B35 ترکیبی)، شرایط محیطی (دما، رطوبت، گرد و غبار، محیط خورنده)، نیاز به ویژگی خاص (دو دور، ترمیستور، هیتر ضد تعریق، بیرینگ ایزوله)

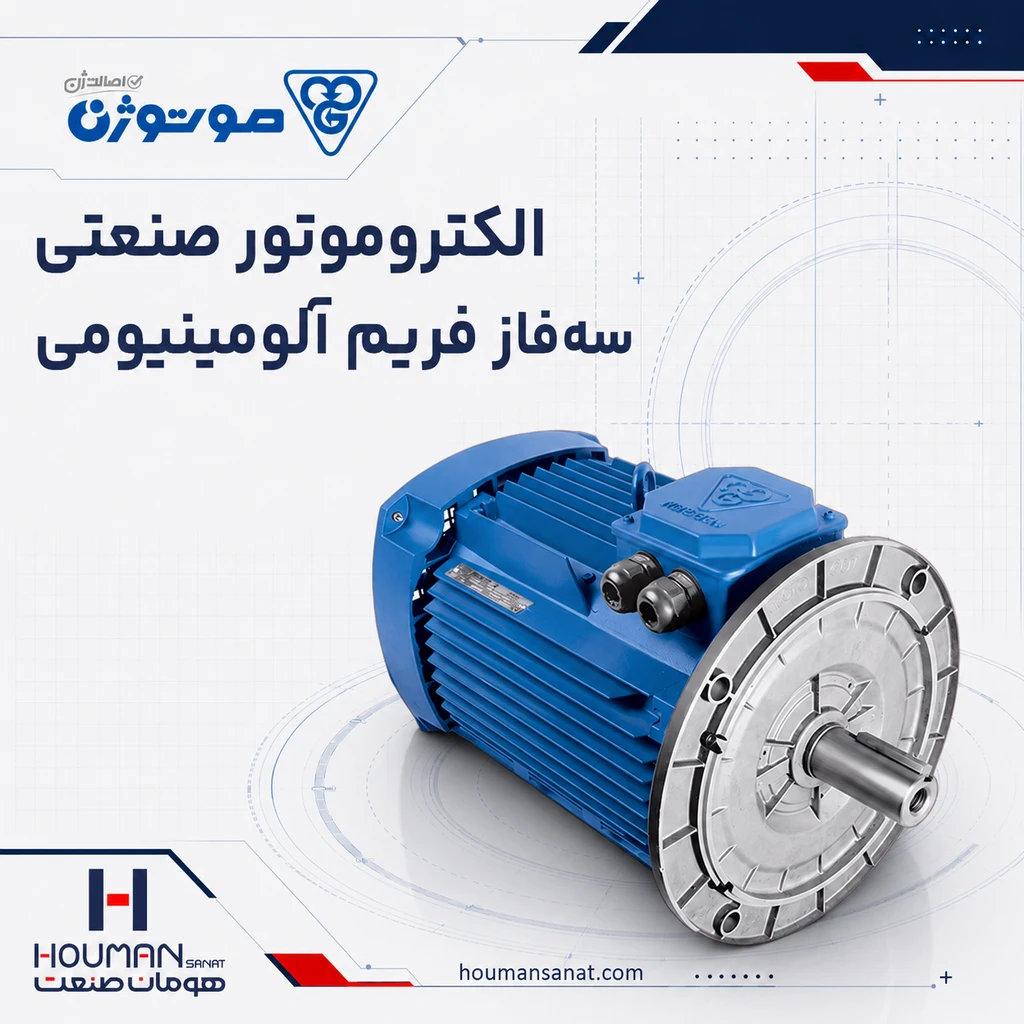

الکتروموتور سهفاز فریم آلومینیومی
این رده پرکاربردترین خط تولید موتوژن برای کاربردهای عمومی صنعتی با توان پایین تا متوسط است. فریمهای تا سایز ۱۶۰ از آلیاژ آلومینیوم به روش دایکاست ساخته میشوند.
| مشخصه | مقدار |
|---|---|
| فریم سایز | ۵۶ تا ۱۶۰ |
| رنج توان | ۰.۰۶ تا ۱۸.۵ کیلووات |
| سرعتهای موجود | ۷۵۰، ۱۰۰۰، ۱۵۰۰، ۳۰۰۰ دور بر دقیقه (۸، ۶، ۴، ۲ پل) |
| حداکثر توان در هر سرعت | ۷۵۰rpm: ۷.۵kW / ۱۰۰۰rpm: ۱۱kW / ۱۵۰۰rpm: ۱۵kW / ۳۰۰۰rpm: ۱۸.۵kW |
| ولتاژ نامی | 220Δ/380Y ولت (توان پایین) یا 380Δ/660Y ولت (توان بالا) |
| درجه حفاظت | IP54 (IP55 بنا به تقاضا) |
| روش خنککاری | IC 411 |
| کلاس عایقی | F (155 درجه) |
| استاندارد | IEC 34 |
| نوع نصب | پایهدار (B3)، فلنج B5، فلنج چدنی B14، ترکیبی B35 |
ویژگیهای کلیدی:
- روتور قفس سنجابی از جنس مس با خلوص بالا برای راندمان بهتر و مقاومت حرارتی بیشتر
- خنککاری با پروانه پلاستیکی انتهای شفت و پرههای تعبیهشده در دو انتهای روتور
- مناسب برای راهاندازی بارهای یکنواخت با سرعت ثابت که بدون بار راهاندازی میشوند
- بلبرینگهای نوع 2Z (تا فریم سایز ۲۰۰)
کاربردهای اصلی:
- فنها، دمندهها و هواسازها
- آسیابها و میکسرهای مصالح ساختمانی
- ماشینهای تراش و دستگاههای ماشینابزار سبک
- ماشینآلات کشاورزی
- ترکیب با گیربکس در تسمه نقاله، بالابر و آسانسور

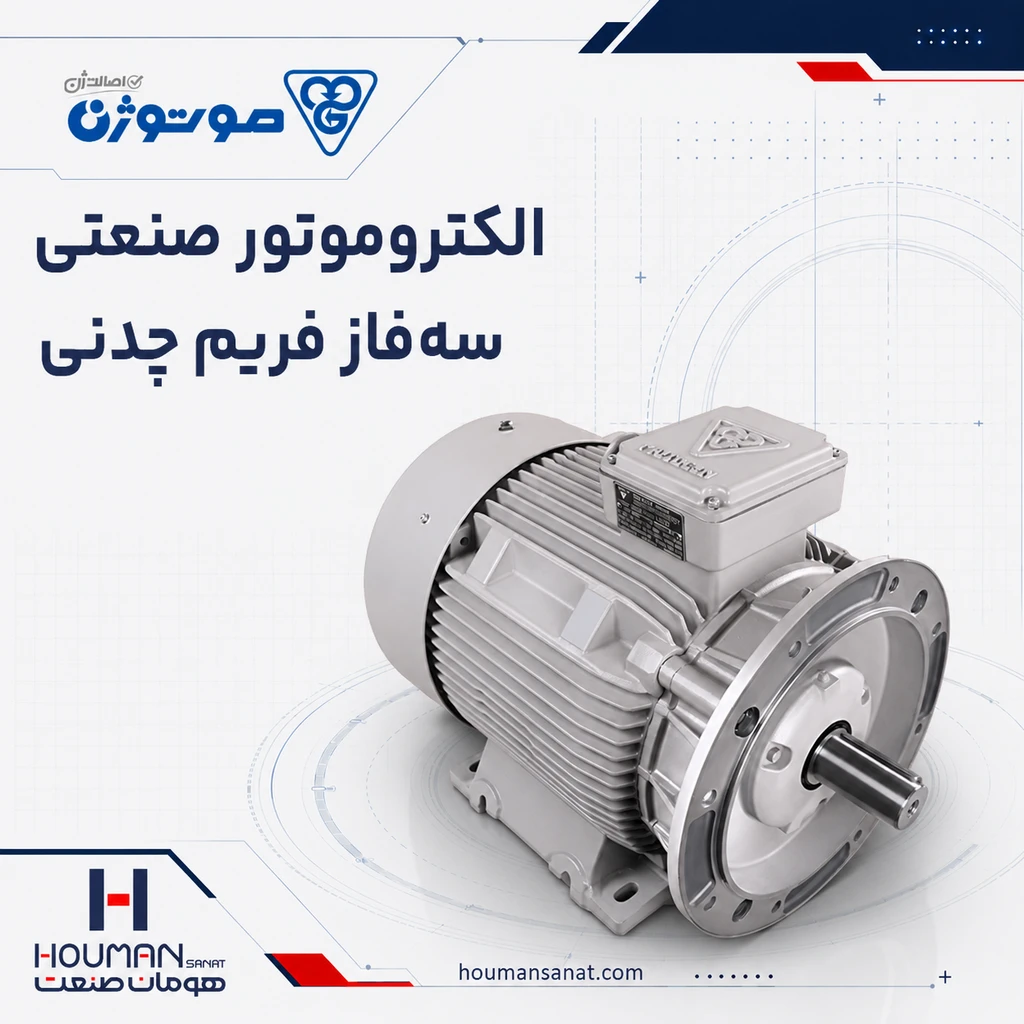

الکتروموتور سهفاز فریم چدنی
از سال ۱۳۸۲ در موتوژن تولید میشود. موتوژن اولین و بزرگترین تولیدکننده الکتروموتورهای صنعتی القایی با فریم چدنی در ایران است. این رده برای کاربردهای صنعتی سنگین با نیاز به استحکام و دوام بالا طراحی شده است.
| مشخصه | مقدار |
|---|---|
| فریم سایز | ۱۰۰ تا ۴۰۰ |
| رنج توان | ۰.۷۵ تا ۶۳۰ کیلووات |
| سرعتهای موجود | ۷۵۰، ۱۰۰۰، ۱۵۰۰، ۳۰۰۰ دور بر دقیقه |
| توان در ۳۰۰۰ rpm | ۳ تا ۲۵۰ کیلووات |
| توان در ۱۵۰۰ rpm | ۲.۲ تا ۶۳۰ کیلووات |
| توان در ۱۰۰۰ rpm | ۱.۵ تا ۵۰۰ کیلووات |
| توان در ۷۵۰ rpm | ۰.۷۵ تا ۳۵۵ کیلووات |
| ولتاژ نامی | 220Δ/380Y یا 380Δ/660Y یا 400Δ/690Y (بسته به توان) |
| درجه حفاظت | IP55 (IP65 بنا به تقاضا) |
| روش خنککاری | IC 411 |
| کلاس عایقی | F (155 درجه) |
| استاندارد | IEC 60034 |
ویژگی خاص — الکتروموتور ۷۵۰ rpm: موتوژن برای اولین بار در ایران اقدام به تولید الکتروموتور سهفاز چدنی با سرعت ۷۵۰ دور در دقیقه تا توان ۱۶۰ کیلووات کرده، در راستای پروژههای ملی آب و فاضلاب.
ویژگی خاص — فریم ۴۰۰: الکتروموتورهای فریم ۴۰۰ در توانهای ۳۵۵ تا ۶۳۰ کیلووات مجهز به سیستم خنککاری داخلی با فن داخلی هستند که هوای داخل الکتروموتور را به چرخش درآورده و دمای روتور و سیمپیچی را کاهش میدهد.
ترمیستور (PTC): در تمام الکتروموتورهای فریم سایز ۱۸۰ به بالا بهصورت استاندارد نصب میشود. برای فریمهای کوچکتر در صورت سفارش مشتری قابل نصب است. همچنین نصب هیتر ضد تعریق (Anti-Condensation Heater) و RTD بنا به درخواست قابل ارائه است.
کاربردهای اصلی:
- صنایع سیمان، فولاد و پتروشیمی
- کاشی و سرامیک، ذوب فلزات، خودروسازی
- پمپهای صنعتی در پروژههای آب و فاضلاب
- نوار نقالهها و تجهیزات معدنی

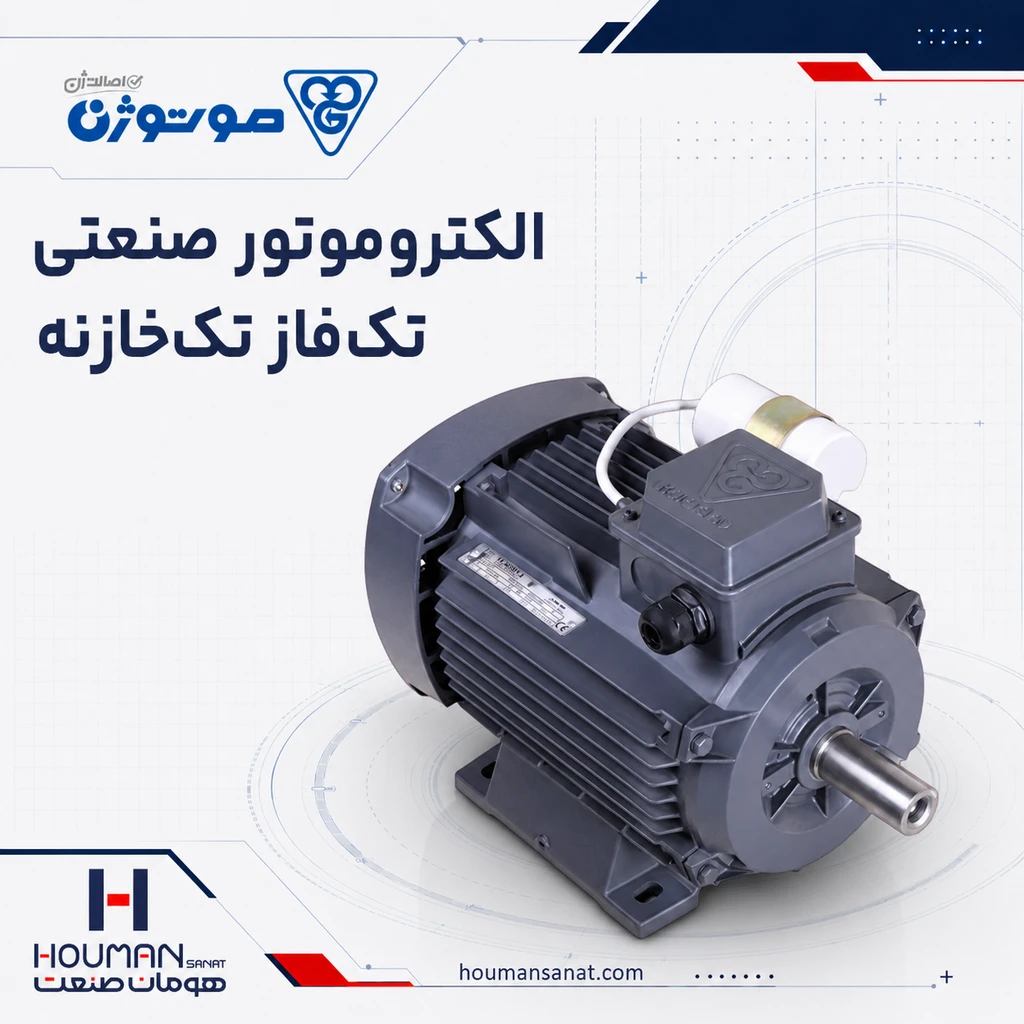

الکتروموتور تکفاز تکخازنه — سری CR (خازن دائم)
| مشخصه | مقدار |
|---|---|
| کد تیپ | CR[فریم]-[پل] |
| فریم سایز | ۵۶ تا ۱۰۰ |
| رنج توان | ۰.۰۶ تا ۲.۲ کیلووات |
| گشتاور نامی | ۰.۳ تا ۱۴.۵۹ نیوتنمتر |
| سرعتهای موجود | ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه |
| ولتاژ نامی | ۲۲۰ ولت |
| درجه حفاظت | IP54 (IP55 بنا به تقاضا) |
| روش خنککاری | IC 411 |
| کلاس عایقی | F (155 درجه) |
| استاندارد | IEC 34 |
نکته فنی مهم: این الکتروموتورها دارای راندمان مناسب و ضریب توان نزدیک به یک هستند. مناسب برای راهاندازی بارهای یکنواخت با سرعت ثابت که بدون بار راهاندازی شده و بعد زیر بار میروند. مناسب برای کار در حالت بیباری نیستند.
کاربردهای اصلی:
- فنها و بلوئرها با نصب روی شفت
- مشعلهای سوخت خانگی و یونیت هیترها
- کمپرسورهای تهویه مطبوع

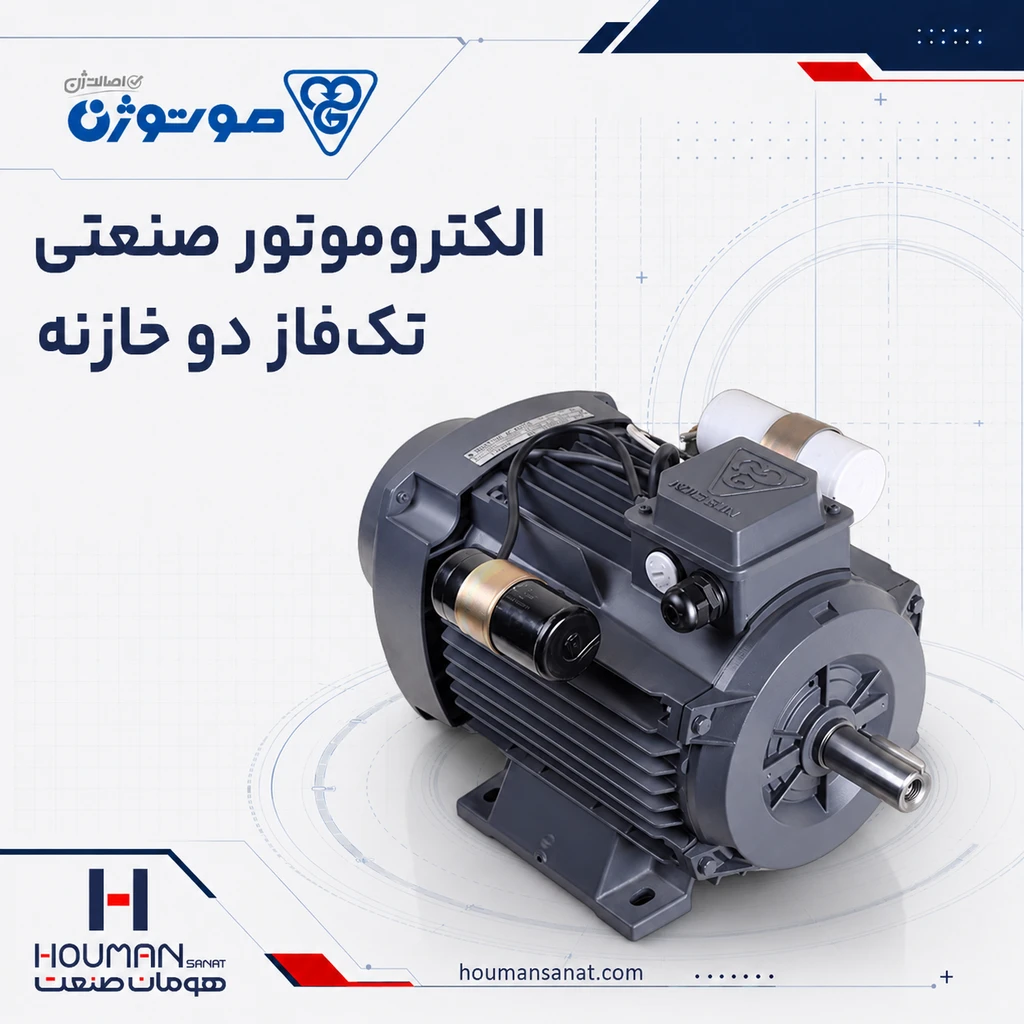

الکتروموتور تکفاز دو خازنه — سری CRS (خازن دائم — خازن استارت)
| مشخصه | مقدار |
|---|---|
| کد تیپ | CRS[فریم]-[پل] |
| فریم سایز | ۵۶ تا ۱۱۲ |
| رنج توان | ۰.۰۶ تا ۲.۲ کیلووات |
| سرعتهای موجود | ۱۵۰۰ و ۳۰۰۰ دور بر دقیقه |
| ولتاژ نامی | ۲۲۰ ولت |
| درجه حفاظت | IP44 (IP55 بنا به تقاضا) |
| روش خنککاری | IC 411 |
| کلاس عایقی | F (155 درجه) |
| استاندارد | IEC 34 |
تفاوت کلیدی با سری CR: حضور خازن استارت علاوه بر خازن دائم، گشتاور راهاندازی را بهطور قابل توجهی افزایش میدهد. این سری برای راهاندازی بار از حالت سکون مناسب است و مناسب بارهای با ممان اینرسی زیاد و بارهای متغیر با سرعت ثابت است.
در توان ۲.۲ کیلووات نسخه با بدنه چدنی (فریم 100L4A و 112M4) نیز موجود است.
کاربردهای اصلی:
- ماشینآلات سنگین کشاورزی و انواع آسیاب
- ماشینهای تراش و میکسرهای مصالح ساختمانی
- دمندهها و بازکنندههای تسمهای
- کمپرسورهای کوچک و متوسط با راهاندازی زیر بار
جدول مقایسه سریع سری های الکتروموتور صنعتی موتوژن
| سری | فاز | فریم سایز | رنج توان | درجه حفاظت | سرعتهای موجود |
|---|---|---|---|---|---|
| سهفاز آلومینیومی | ۳ | ۵۶ تا ۱۶۰ | ۰.۰۶ تا ۱۸.۵ kW | IP54/55 | ۷۵۰-۱۰۰۰-۱۵۰۰-۳۰۰۰ |
| سهفاز چدنی | ۳ | ۱۰۰ تا ۴۰۰ | ۰.۷۵ تا ۶۳۰ kW | IP55/65 | ۷۵۰-۱۰۰۰-۱۵۰۰-۳۰۰۰ |
| تکفاز CR (تکخازنه) | ۱ | ۵۶ تا ۱۰۰ | ۰.۰۶ تا ۲.۲ kW | IP54/55 | ۱۵۰۰-۳۰۰۰ |
| تکفاز CRS (دو خازنه) | ۱ | ۵۶ تا ۱۱۲ | ۰.۰۶ تا ۲.۲ kW | IP44/55 | ۱۵۰۰-۳۰۰۰ |
راهنمای انتخاب سری مناسب
| نیاز | رده پیشنهادی |
|---|---|
| توان تا ۱۸.۵ کیلووات، کاربرد عمومی، وزن سبک | سهفاز آلومینیومی |
| توان بالا (بیش از ۱۸.۵ کیلووات) یا محیط صنعتی سنگین | سهفاز چدنی |
| توان بسیار بالا تا ۶۳۰ کیلووات | سهفاز چدنی — فریم ۳۱۵ تا ۴۰۰ |
| برق تکفاز، راهاندازی بدون بار (فن، بلوئر) | تکفاز CR |
| برق تکفاز، راهاندازی زیر بار، گشتاور استارت بالا | تکفاز CRS |
صنایع و حوزههای کاربردی
موارد کاربرد الکتروموتور های موتوژن در بخش های مختلف صنعت :
صنایع نفت و گاز
محرکه پمپها و کمپرسورهای صنعتی در محیطهای خورنده و دمای بالا
صنایع فولاد
محرکه نوار نقاله با سری سه فاز چدنی
صنایع سیمان
محرکه آسیاب ها و نوار نقاله ها با سری های سه فاز
معدن
محرکه آسیابها، نوار نقاله و سنگشکن با سهفاز چدنی
آب و فاضلاب
محرکه پمپهای ۷۵۰ دور با سری سهفاز چدنی
ماشینسازی و ماشینابزار
محرکه دستگاههای تراش و ماشینآلات با سهفاز آلومینیومی؛ کمپرسورهای کوچک با تکفاز CRS
کشاورزی
محرکه ماشینآلات کشاورزی و آسیابها با سهفاز آلومینیومی یا تکفاز CRS
انبارداری
محرکه آسانسورها و نوار نقاله با سهفاز آلومینیومی
نحوه استعلام و سفارش
برای انتخاب صحیح رده، فریم و تیپ الکتروموتور موتوژن، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
توان مورد نیاز (کیلووات یا اسب بخار)، نوع برق ورودی (تکفاز یا سهفاز)، سرعت کاری مورد نیاز (دور بر دقیقه)، نوع نصب (B3 پایهدار، B5 فلنج، B14 فلنج چدنی، B35 ترکیبی)، شرایط محیطی (دما، رطوبت، گرد و غبار، محیط خورنده)، نیاز به ویژگی خاص (دو دور، ترمیستور، هیتر ضد تعریق، بیرینگ ایزوله)
سوالات متداول
بدنه آلومینیومی سبکتر است، فریم سایز ۵۶ تا ۱۶۰ دارد و توان تا ۱۸.۵ کیلووات تولید میشود؛ مناسب کاربردهای عمومی. بدنه چدنی با فریم ۱۰۰ تا ۴۰۰ و توان تا ۶۳۰ کیلووات استحکام و مقاومت بیشتری در محیط صنعتی سخت دارد و درجه حفاظت IP55 (نه IP54) دارد.
موتوژن اولین و تنها تولیدکننده داخلی است که الکتروموتور سهفاز چدنی با سرعت ۷۵۰ دور بر دقیقه تا توان ۱۶۰ کیلووات را تولید میکند. این رده بهطور خاص در راستای پروژههای ملی آب و فاضلاب توسعه یافته و برای محرکه پمپهای فاضلاب با سرعت پایین (۸ پل) بسیار مناسب است.
