تعداد سری
۱۱
حداکثر دبی
۸۹۴
حداکثر هد
۸۴
کشور سازنده
ترکیه Turkey
کدام سری مناسب کاربرد مورد نظر شماست ؟
دامنه این خانواده از مدل کوچک DP 02 با حداکثر دبی اعلامشده 16 لیتر بر دقیقه آغاز میشود و تا مدل DP 30 با حداکثر دبی 894 لیتر بر دقیقه ادامه دارد. شرکت دیاپمپ، صنایع شیمیایی، رنگ، نساجی، غذایی و تصفیه را از حوزههای اصلی استفاده از پمپهای بدنه پلاستیکی خود معرفی میکند.
DP 02
- ¼ تا ½ اینچ
- دبی تا ۱۶ لیتر بر دقیقه
DP 03
- ¼ تا ⅜ اینچ
- دبی تا ۱۶ لیتر بر دقیقه
DP 05
- ¾ اینچ
- دبی تا ۵۷ لیتر بر دقیقه
DP 06
- ½ تا ¾ اینچ
- دبی تا ۵۷ لیتر بر دقیقه
DP 10
- 1 اینچ
- دبی تا ۱۶۰ لیتر بر دقیقه
DP 11
- 1 اینچ
- دبی تا ۱۶۰ لیتر بر دقیقه
DP 13
- 1 اینچ
- دبی تا ۲۰۰ لیتر بر دقیقه
DP 15
- 1 و ½ اینچ
- دبی تا ۴۰۰ لیتر بر دقیقه
DP 20
- 2 اینچ
- دبی تا ۵۶۵ لیتر بر دقیقه
DP 30
- 3 اینچ
- دبی تا ۸۹۴ لیتر بر دقیقه
دریافت مشاوره انتخاب مدل
انتخاب مدل و متریال صحیح پمپ دیاپمپ به شرایط فرآیندی بستگی دارد. کارشناسان فروش ما برای راهنمایی به اطلاعات زیر نیاز دارند:
نوع سیال و ویسکوزیته تقریبی، دبی و فشار مورد نیاز، دمای سیال، وجود ذرات جامد (اندازه و درصد)، محیط نصب (عادی/انفجاری/غذایی)، فشار هوای فشرده موجود

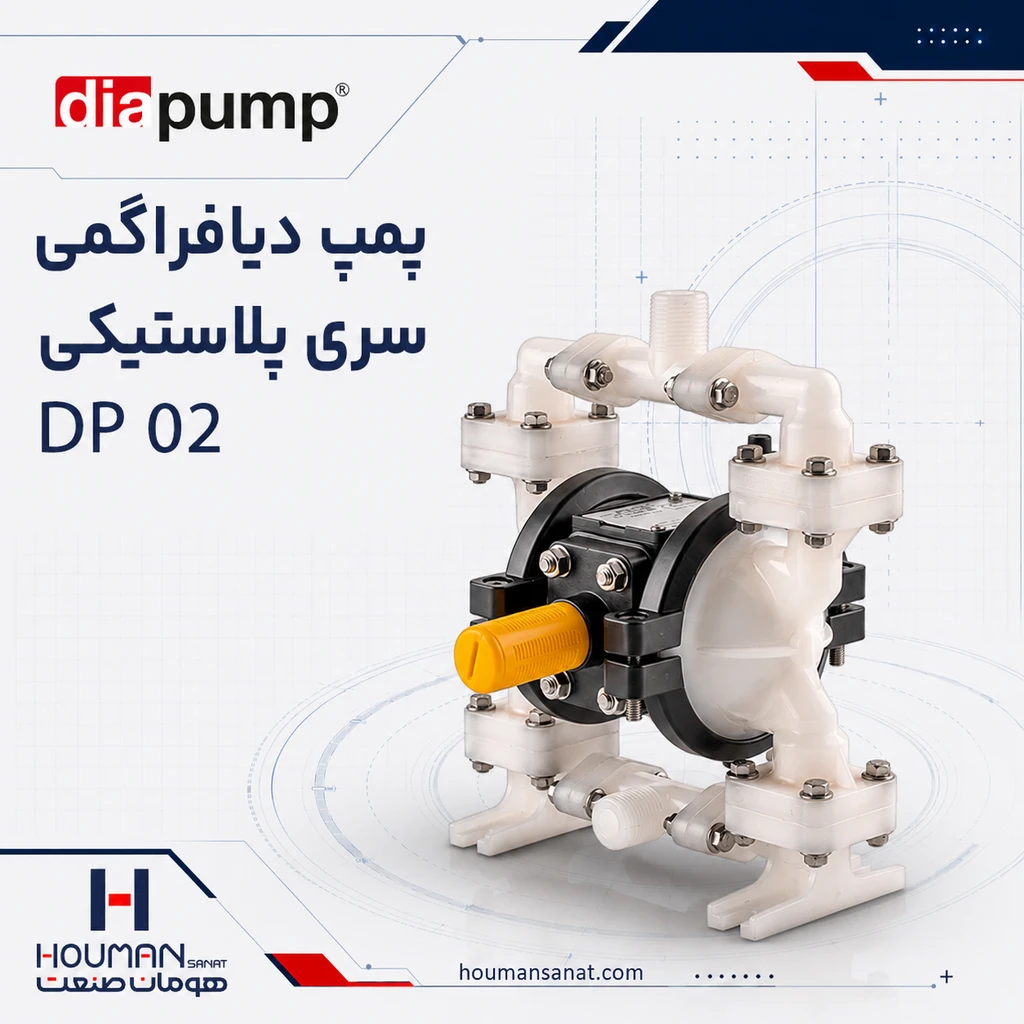

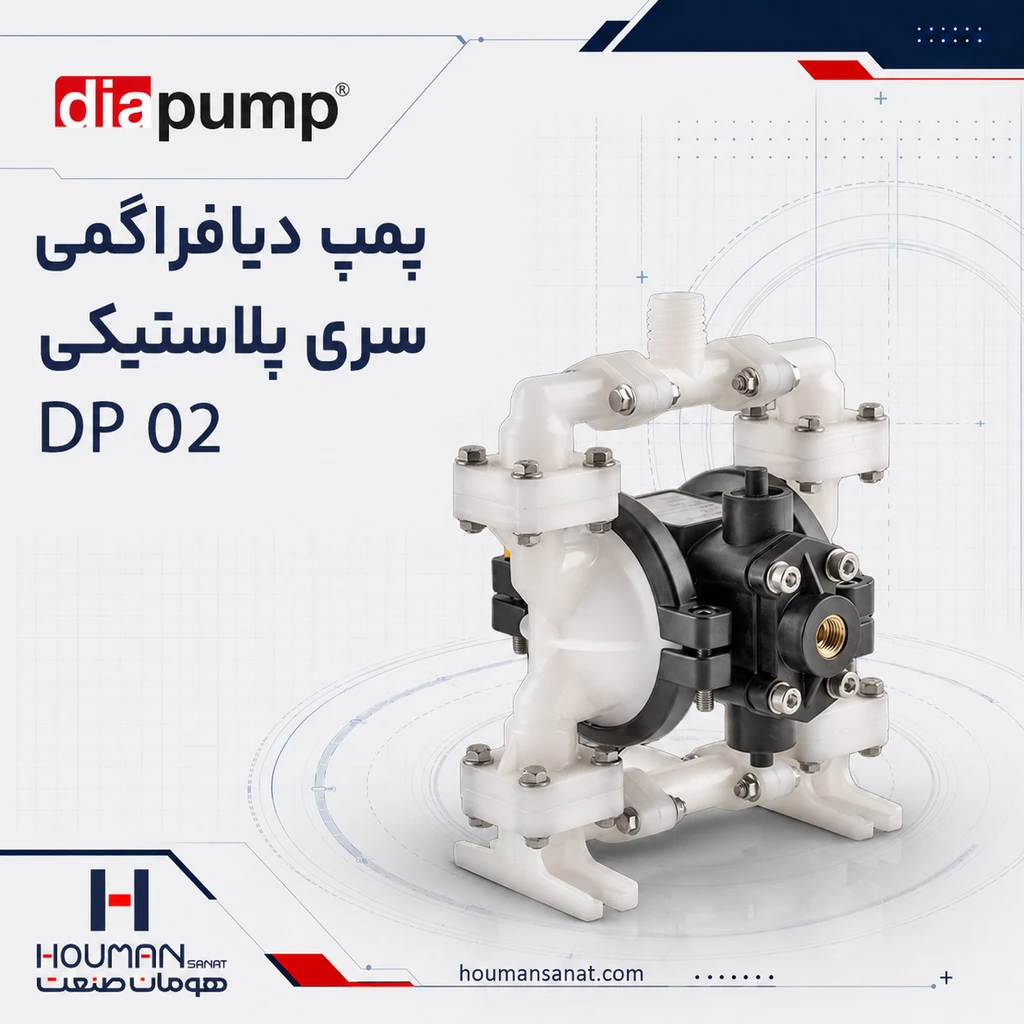

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 02
مدل DP 02 کوچکترین پمپ این خانواده از نظر ظرفیت اعلامشده است. این مدل برای انتقال کمحجم سیالات سازگار با بدنه PP یا PVDF قابل بررسی است و حداکثر ظرفیت آن 16 لیتر بر دقیقه اعلام شده است.
وجود گزینه بدنه PVDF در این سایز، DP 02 را برای پروژههایی قابل بررسی میکند که در کنار دبی پایین، مقاومت شیمیایی بالاتری نسبت به پلیپروپیلن معمولی نیاز دارند. انتخاب واقعی بدنه و اجزای داخلی باید بر اساس ماده شیمیایی و دمای کار انجام شود.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 02 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | ¼ تا ½ اینچ |
| نوع اتصال | BSP |
| محدوده ظرفیت اعلامشده | 0 تا 16 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 1 میلیمتر |
| متریال بدنه | Polypropylene، PVDF (Kynar) |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¼ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 1.8 تا 10 مترمکعب بر ساعت |

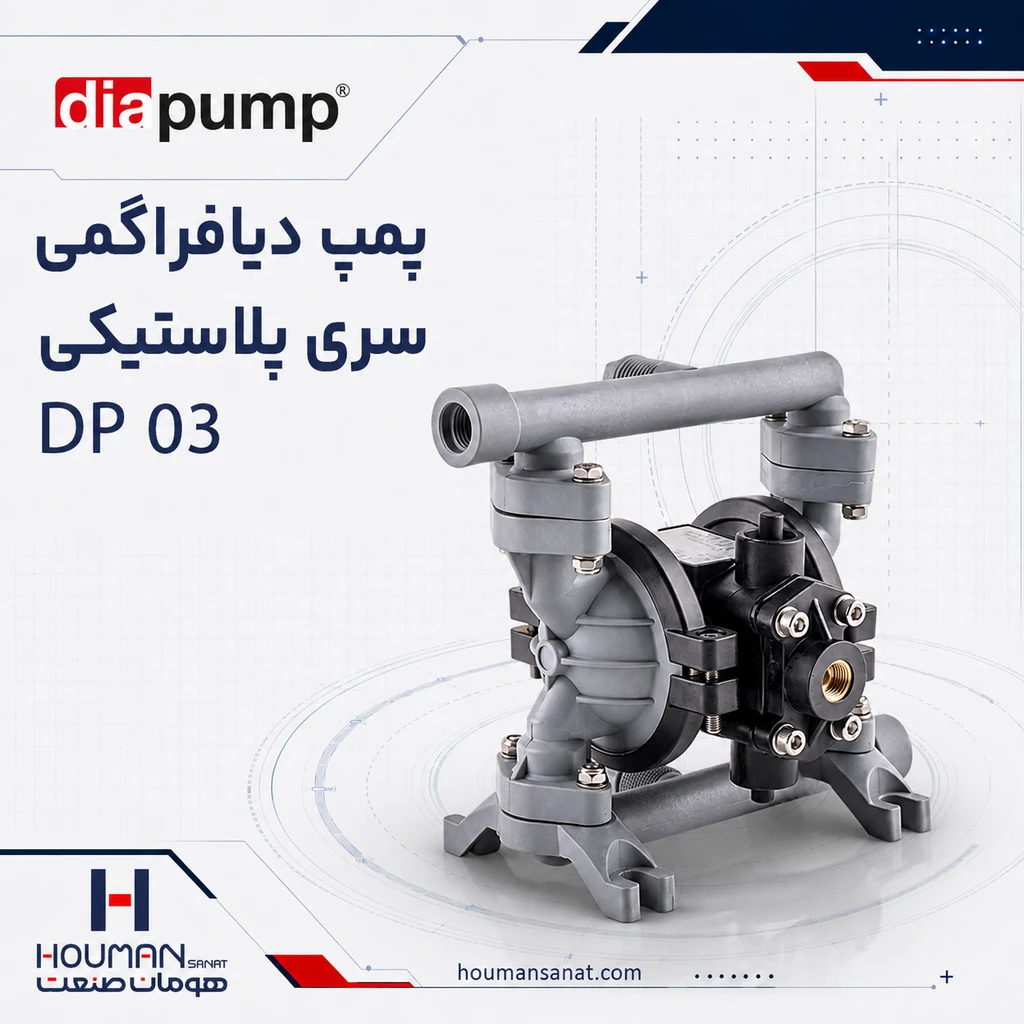

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 03
مدل DP 03 از نظر ظرفیت با DP 02 در یک محدوده قرار دارد و حداکثر دبی هر دو مدل 16 لیتر بر دقیقه است. تفاوت قابل مشاهده در اطلاعات رسمی، سایز اتصال و محدودبودن متریال بدنه DP 03 به Black Polypropylene است.
این مدل برای انتقال کمحجم سیالاتی قابل بررسی است که با Black PP و متریال انتخابی اجزای داخلی سازگاری دارند.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 03 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | ¼ تا ⅜ اینچ |
| نوع اتصال | BSP |
| محدوده ظرفیت اعلامشده | 0 تا 16 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 1 میلیمتر |
| متریال بدنه | Black Polypropylene |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¼ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 1.8 تا 10 مترمکعب بر ساعت |

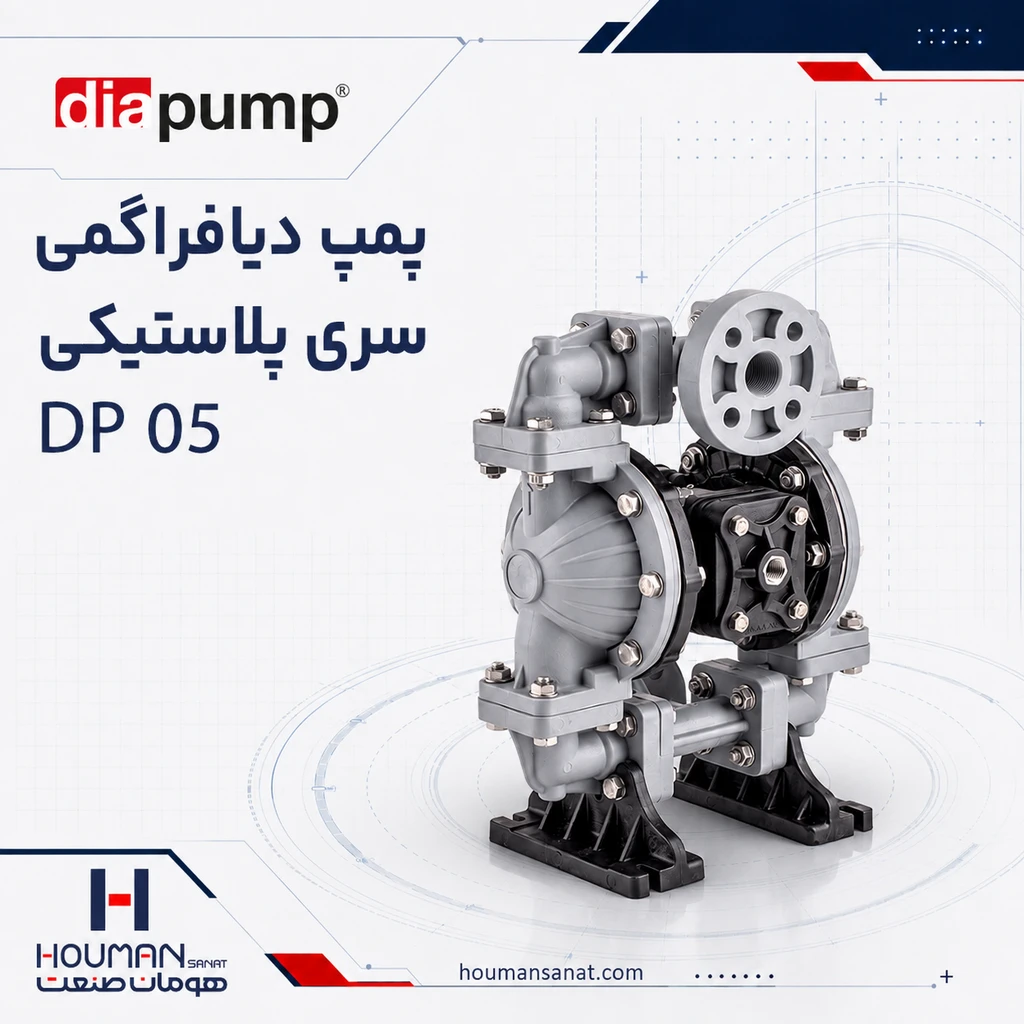

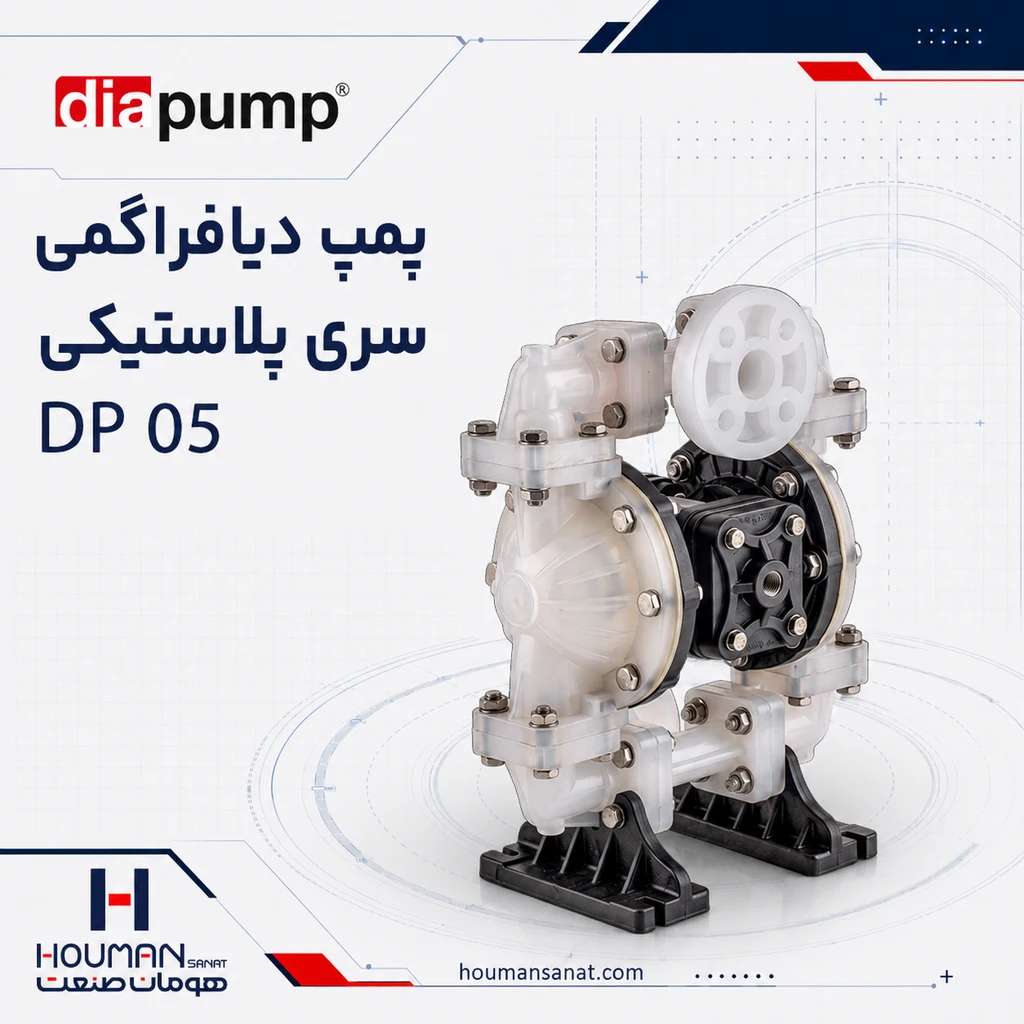

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 05
مدل DP 05 دارای اتصال ¾ اینچ و حداکثر دبی 57 لیتر بر دقیقه است. این مدل میتواند ذرات جامد تا اندازه اعلامشده 3 میلیمتر را عبور دهد و در سه گزینه اصلی بدنه PP، Black PP و PVDF عرضه میشود.
DP 05 برای خطوط انتقال کم تا متوسط که به اتصال ¾ اینچ، تنوع متریال بدنه و ظرفیت بیشتر از مدلهای DP 02 تا DP 04 نیاز دارند، قابل بررسی است.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 05 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | ¾ اینچ |
| نوع اتصال | Flange / BSP |
| محدوده ظرفیت اعلامشده | 0 تا 57 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 3 میلیمتر |
| متریال بدنه | Polypropylene، Black Polypropylene، PVDF |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¼ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 3.6 تا 34 مترمکعب بر ساعت |

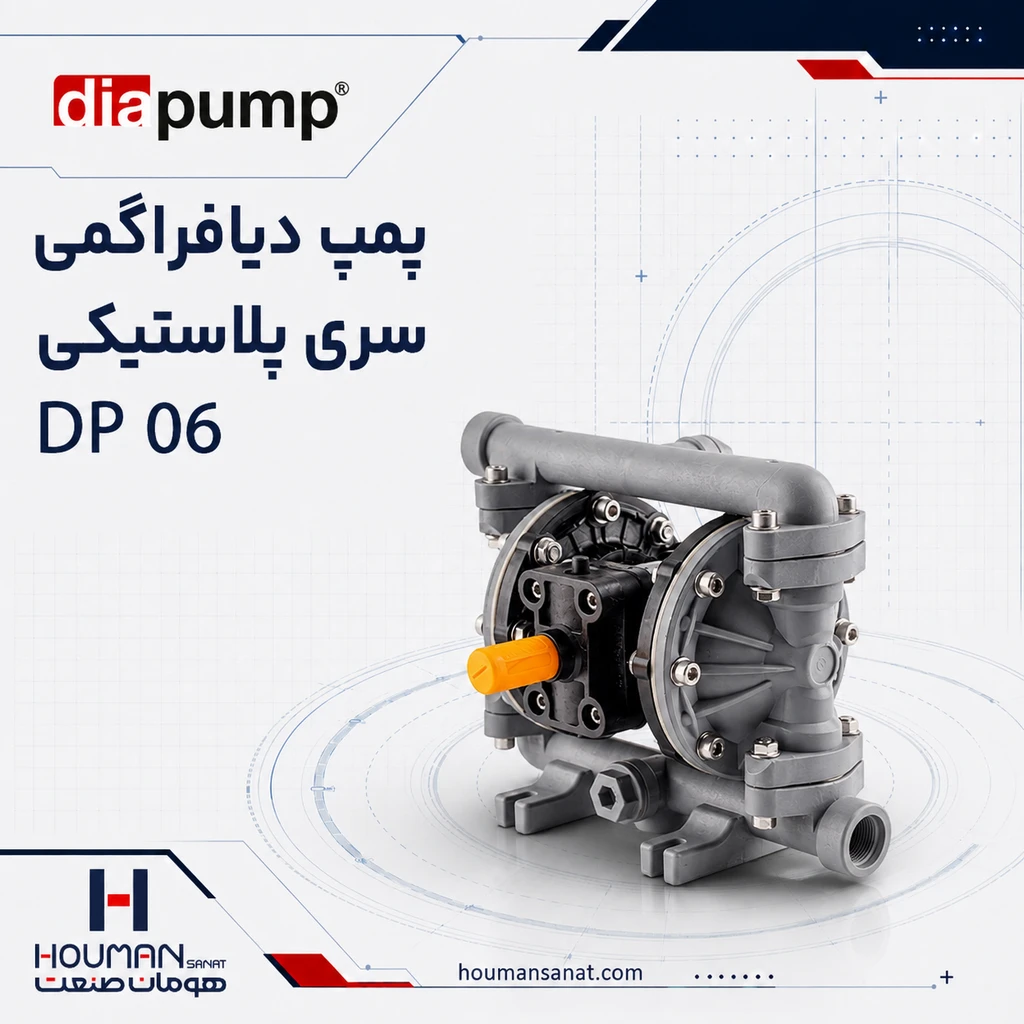

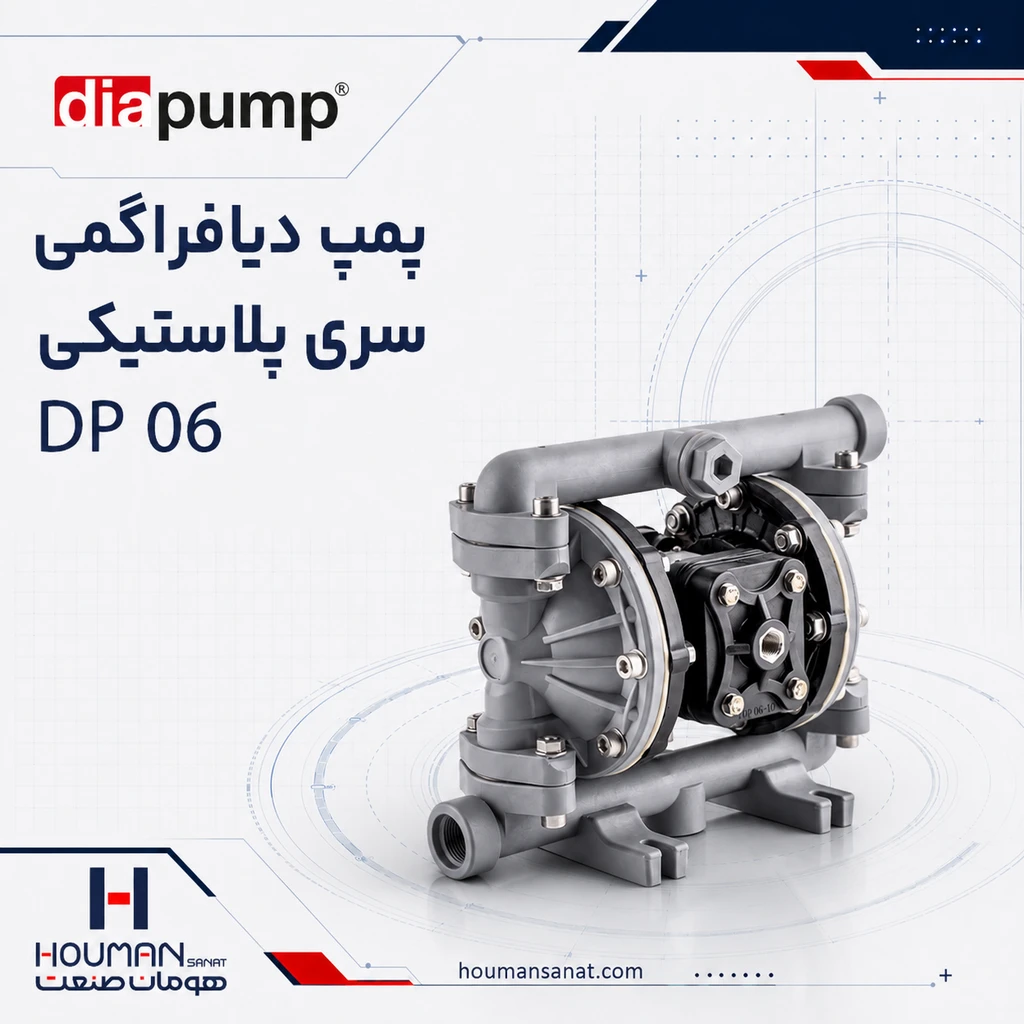

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 06
مدل DP 06 از نظر ظرفیت، هد، عبور ذرات و مصرف هوا مشابه DP 05 است؛ اما در اطلاعات فعلی سازنده، بدنه آن فقط با Black Polypropylene معرفی شده و نوع اتصال آن BSP است. بنابراین انتخاب میان DP 05 و DP 06 باید با توجه به نوع اتصال مورد نیاز، سایز دقیق خط و متریال بدنه انجام شود؛ نه صرفاً بر اساس دبی.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 06 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | ½ تا ¾ اینچ |
| نوع اتصال | BSP |
| محدوده ظرفیت اعلامشده | 0 تا 57 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 3 میلیمتر |
| متریال بدنه | Black Polypropylene |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¼ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 3.6 تا 34 مترمکعب بر ساعت |

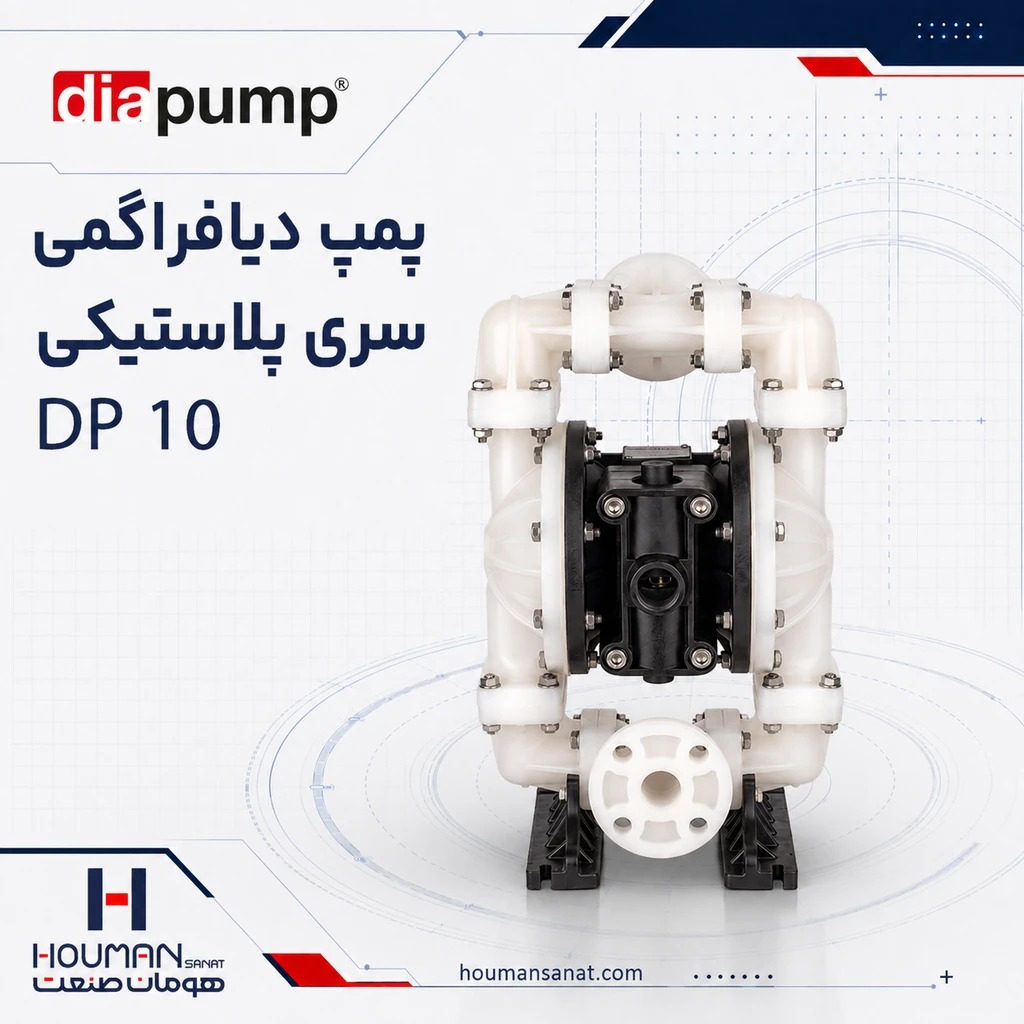

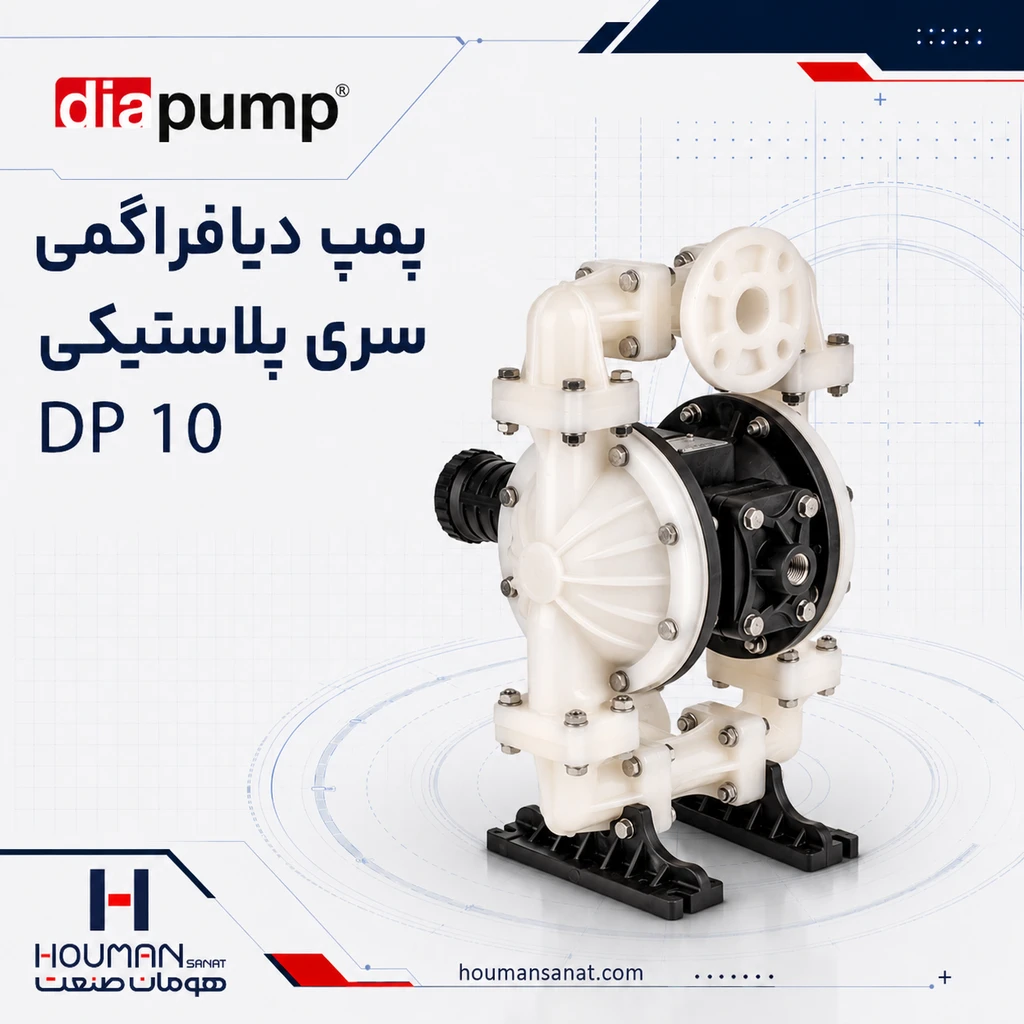

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 10
مدل DP 10 یکی از مدلهای میانرده خانواده پلاستیکی دیاپمپ است. این پمپ با اتصال 1 اینچ، حداکثر دبی 160 لیتر بر دقیقه و امکان عبور ذرات تا 4 میلیمتر معرفی شده است. بدنه DP 10 در گزینههای PP، Black PP و PVDF عرضه میشود؛ در نتیجه میتوان جنس بدنه را با توجه به مقاومت شیمیایی مورد نیاز انتخاب کرد. مصرف هوای این مدل در محدوده 10 تا 67 مترمکعب بر ساعت اعلام شده است و ظرفیت واقعی کمپرسور باید بر اساس نقطه کار پمپ انتخاب شود.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 10 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 1 اینچ |
| نوع اتصال | Flange / BSP |
| محدوده ظرفیت اعلامشده | 0 تا 160 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 4 میلیمتر |
| متریال بدنه | Polypropylene، Black Polypropylene، PVDF |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ½ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 10 تا 67 مترمکعب بر ساعت |

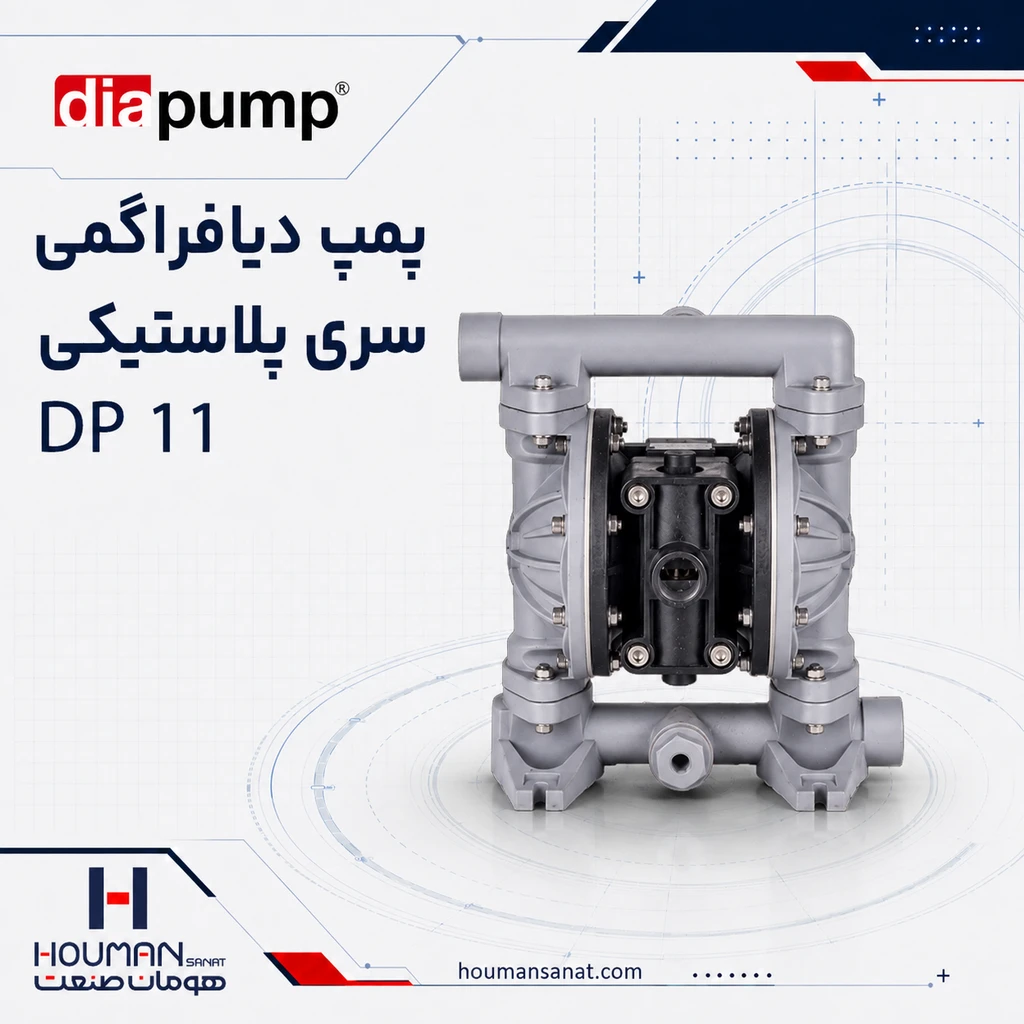

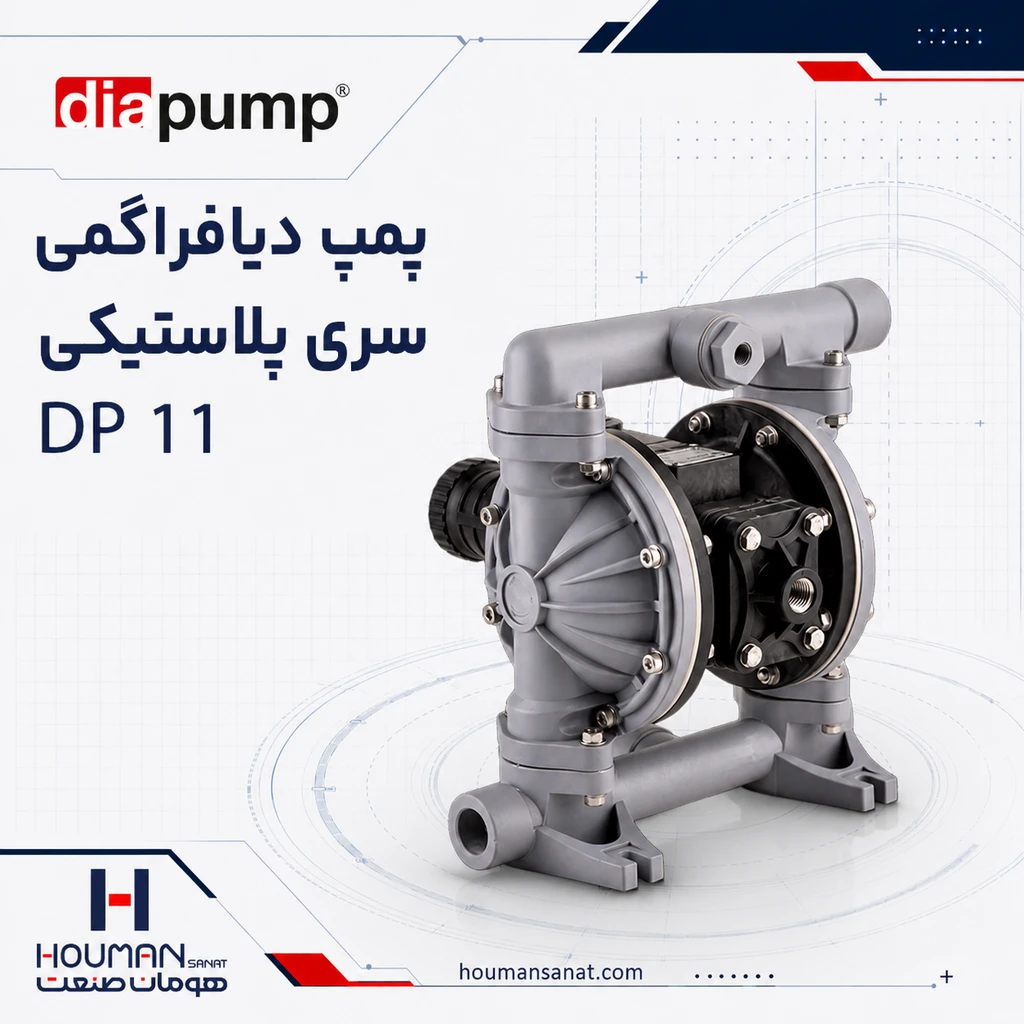

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 11
مدل DP 11 از نظر دبی، هد، عبور ذرات، اتصال هوای فشرده و مصرف هوا مشابه DP 10 است. تفاوت اصلی در اطلاعات فعلی سازنده، بدنه Black Polypropylene و اتصال BSP این مدل است. DP 11 زمانی قابل بررسی است که ظرفیت 160 لیتر بر دقیقه، اتصال 1 اینچ و بدنه Black PP با شرایط فرایند سازگار باشد.
| مشخصه | مقدار |
|---|---|
| نام مدل | DP 11 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 1 اینچ |
| نوع اتصال | BSP |
| محدوده ظرفیت اعلامشده | 0 تا 160 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 4 میلیمتر |
| متریال بدنه | Black Polypropylene |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ½ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 10 تا 67 مترمکعب بر ساعت |

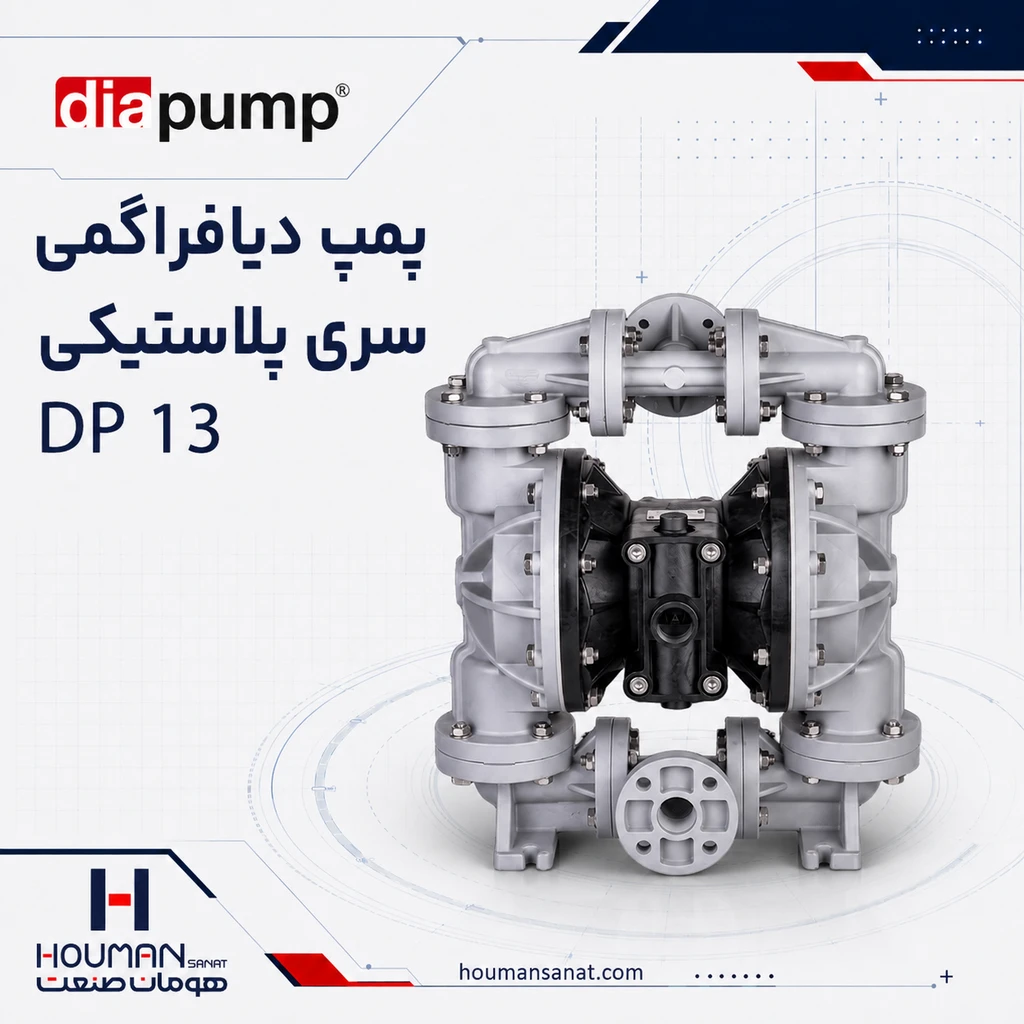

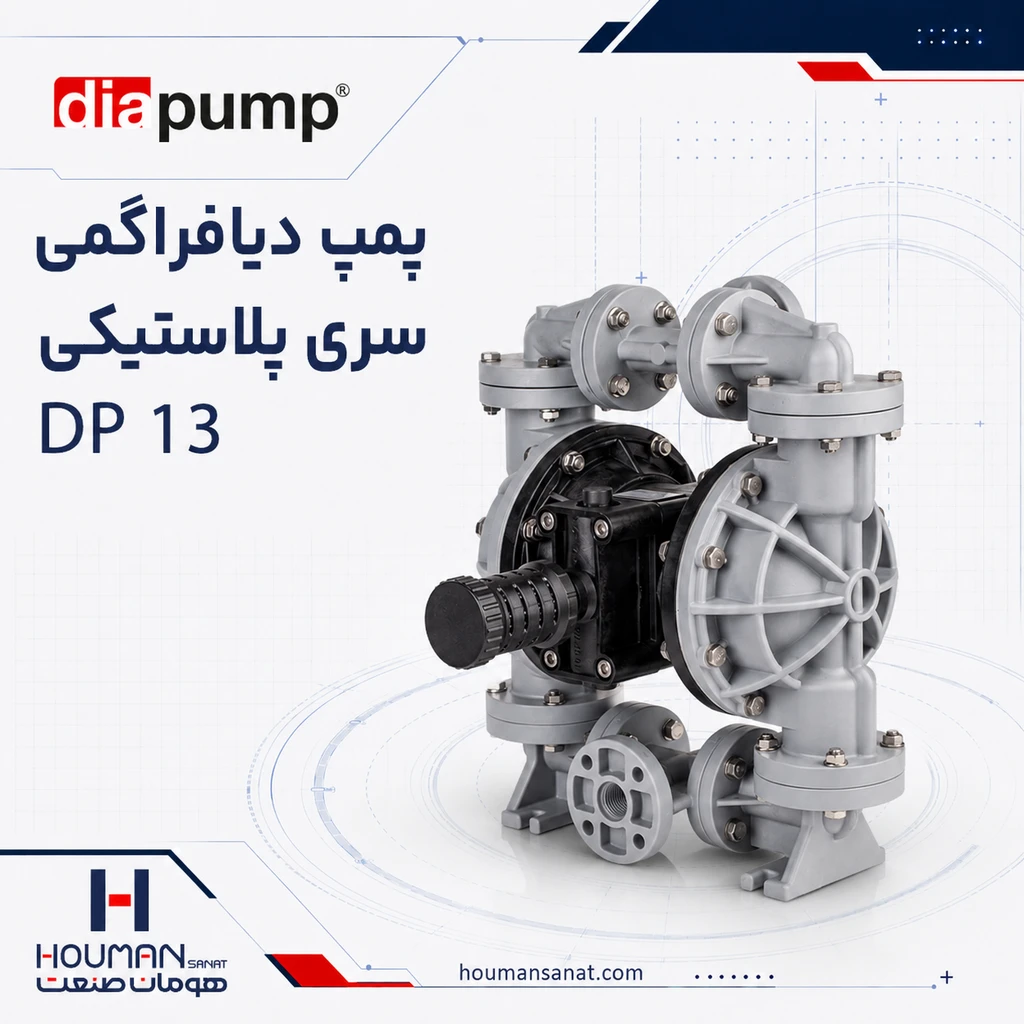

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 13
مدل DP 13 با اتصال 1 اینچ و حداکثر دبی 200 لیتر بر دقیقه معرفی شده است. این مدل نسبت به DP 10 و DP 11 ظرفیت اسمی بیشتری دارد، درحالیکه سایز اتصال آن همچنان 1 اینچ است. بدنه DP 13 طبق صفحه فعلی سازنده فقط از Black Polypropylene معرفی شده است. مقدار مصرف هوای این مدل در صفحه محصول فعلی درج نشده و باید از منحنی یا دیتاشیت بهروز آن دریافت شود.
| مشخصه | مقدار |
| نام مدل | DP 13 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 1 اینچ |
| نوع اتصال | BSP |
| محدوده ظرفیت اعلامشده | 0 تا 200 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 4 میلیمتر |
| متریال بدنه | Black Polypropylene |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ½ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | در صفحه فعلی سازنده درج نشده است |

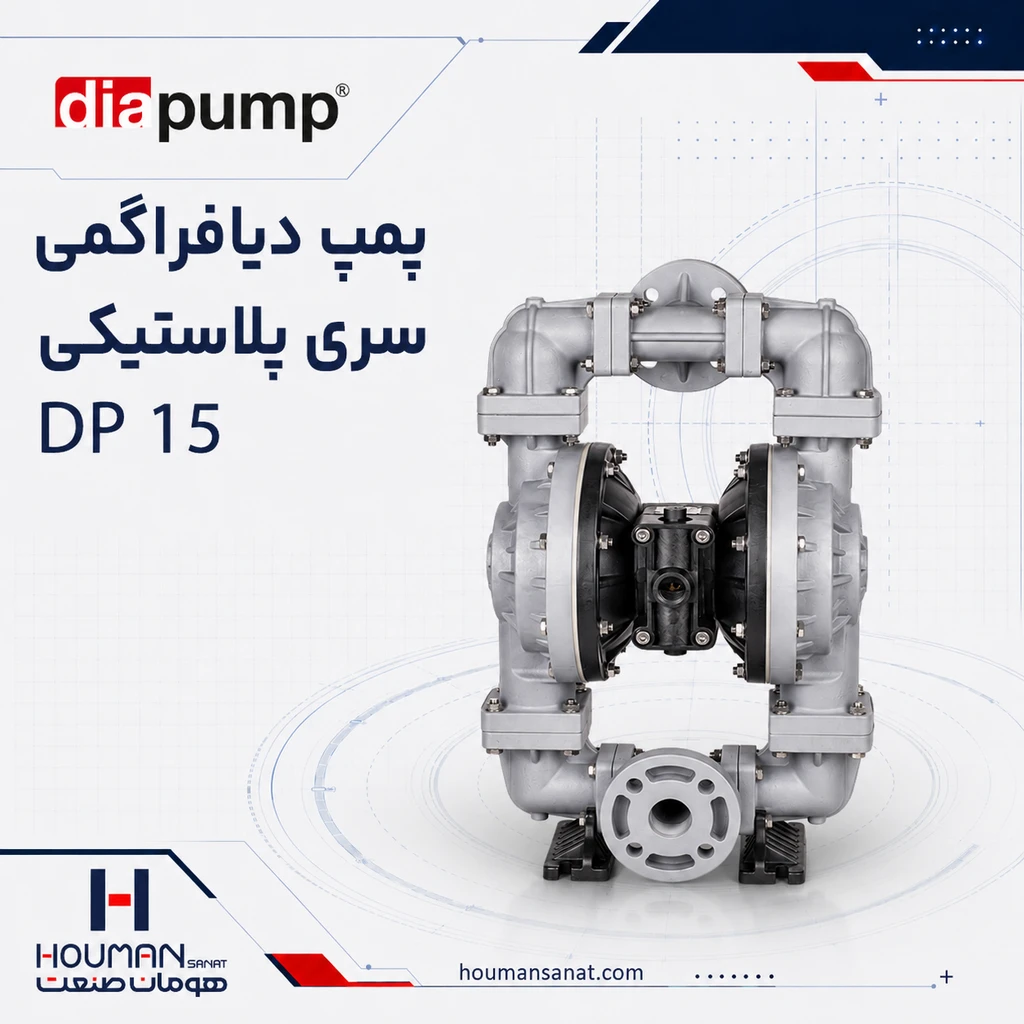

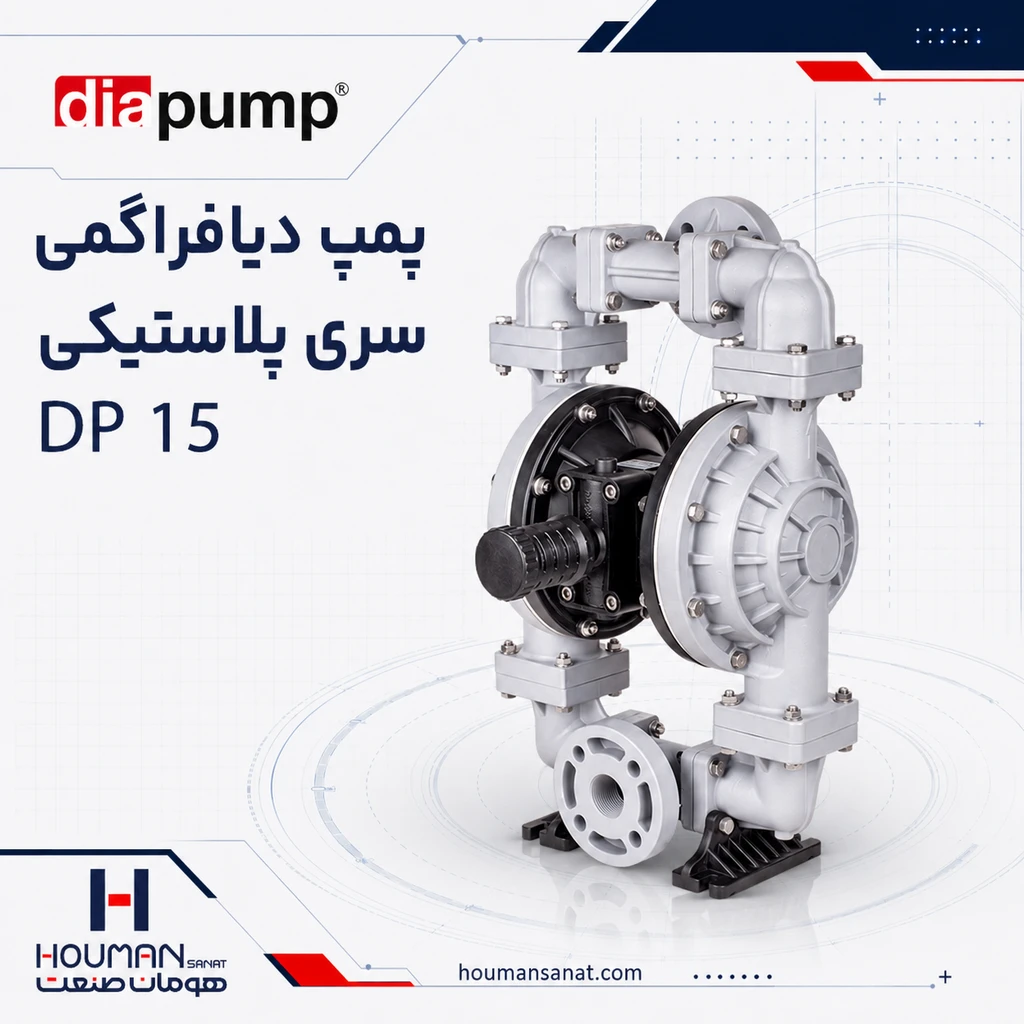

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 15
مدل DP 15 با اتصال 1½ اینچ و حداکثر دبی 400 لیتر بر دقیقه، برای انتقال حجم بیشتری از سیال نسبت به DP 14 طراحی شده است. این پمپ میتواند ذرات جامد تا اندازه اعلامشده 6 میلیمتر را عبور دهد و با بدنههای PP، Black PP و PVDF ارائه میشود. برای استفاده در سیالات دارای ذرات، علاوه بر اندازه ذره باید درصد جامدات، شکل ذرات، تمایل به تهنشینی و ویسکوزیته نیز بررسی شود.
| مشخصه | مقدار |
| نام مدل | DP 15 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 1½ اینچ |
| نوع اتصال | Flange / BSP |
| محدوده ظرفیت اعلامشده | 0 تا 400 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 6 میلیمتر |
| متریال بدنه | Polypropylene، Black Polypropylene، PVDF |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¾ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 16 تا 85 مترمکعب بر ساعت |

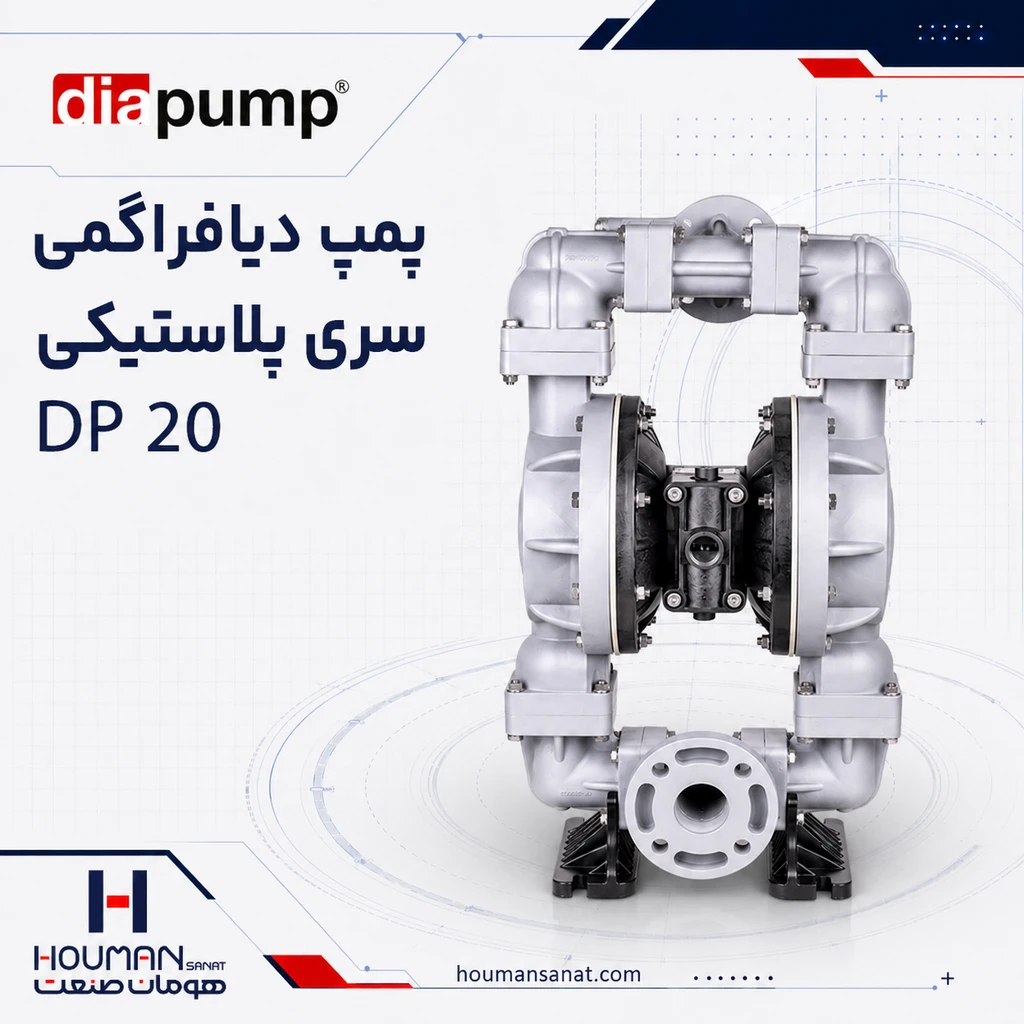

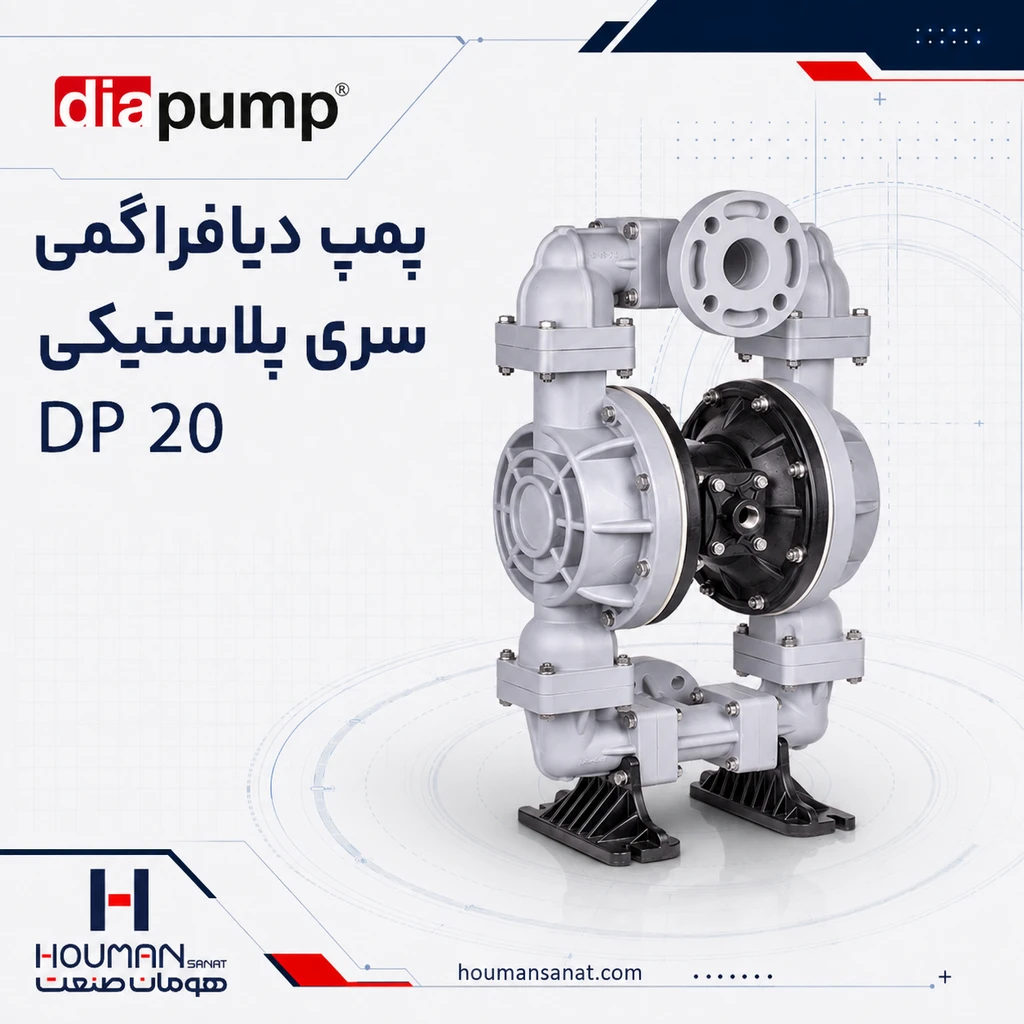

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 20
مدل DP 20 دارای اتصال 2 اینچ و حداکثر ظرفیت اعلامشده 565 لیتر بر دقیقه است. این مدل در بدنههای PP، Black PP و PVDF قابل ارائه است و میتواند ذرات تا اندازه اعلامشده 6 میلیمتر را عبور دهد. DP 20 برای خطوط انتقال با دبی بالا قابل بررسی است، اما کمپرسور باید توان تأمین حجم هوای لازم در فشار کاری واقعی را داشته باشد. حداکثر مصرف هوای اعلامشده این مدل به 169 مترمکعب بر ساعت میرسد.
| مشخصه | مقدار |
| نام مدل | DP 20 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 2 اینچ |
| نوع اتصال | Flange / BSP |
| محدوده ظرفیت اعلامشده | 0 تا 565 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 6 میلیمتر |
| متریال بدنه | Polypropylene، Black Polypropylene، PVDF |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¾ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 33 تا 169 مترمکعب بر ساعت |

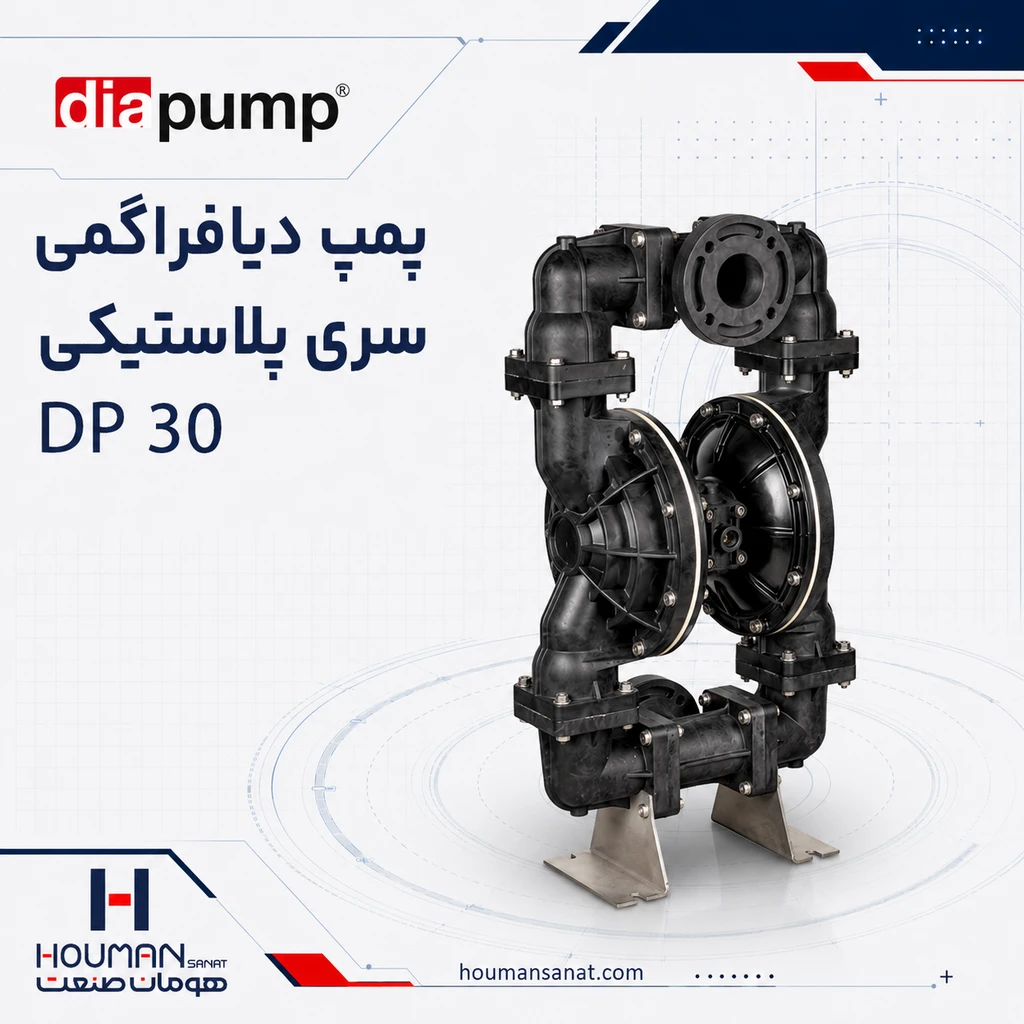

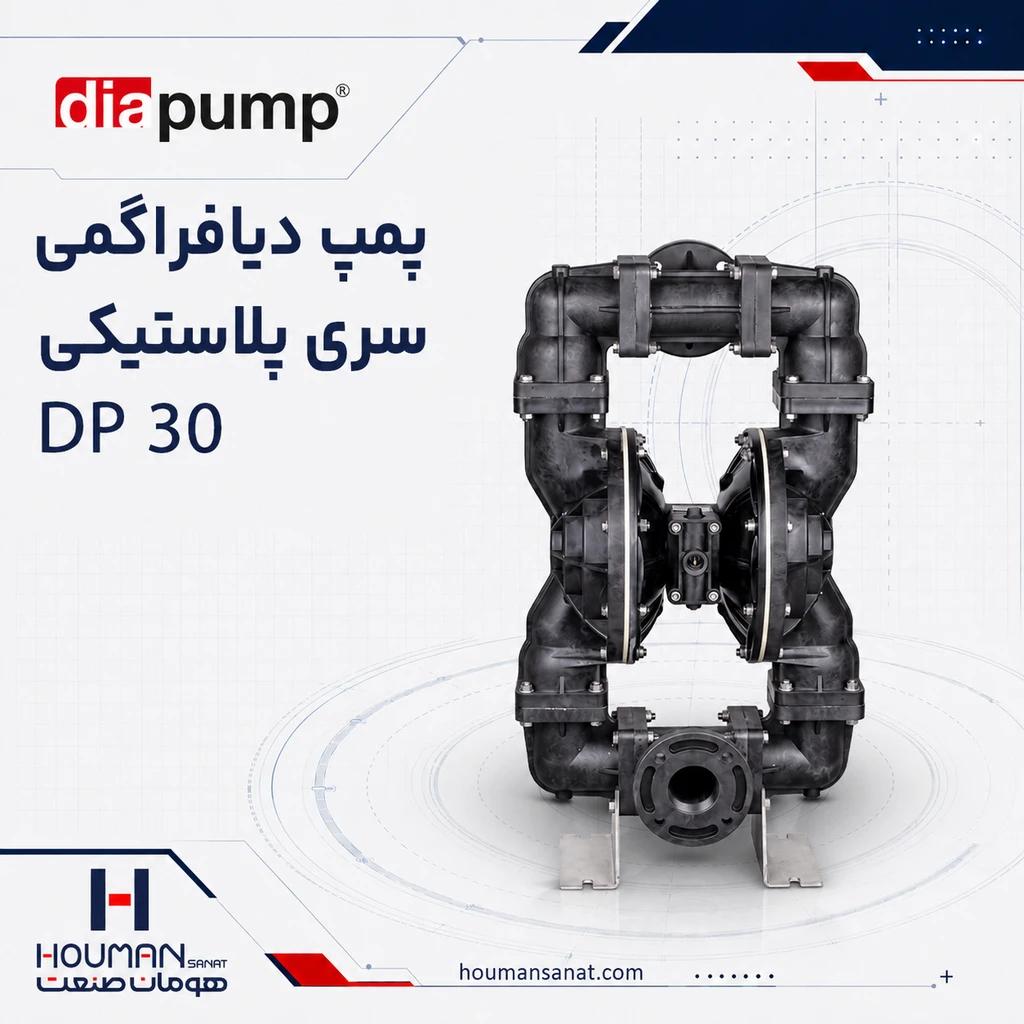

پمپ دیافراگمی پلاستیکی دیاپمپ مدل DP 30
مدل DP 30 بزرگترین مدل فعلی خانواده پلاستیکی DIAPUMP است. این پمپ با اتصال 3 اینچ، حداکثر دبی اعلامشده 894 لیتر بر دقیقه و قابلیت عبور ذرات تا اندازه 8 میلیمتر معرفی شده است. طبق صفحه فعلی سازنده، بدنه DP 30 فقط با Black Polypropylene معرفی شده است. مصرف هوای این مدل در بالاترین نقطه اعلامشده به 235 مترمکعب بر ساعت میرسد؛ بنابراین بررسی ظرفیت کمپرسور، سایز لوله هوای فشرده و افت فشار شبکه برای این مدل اهمیت زیادی دارد.
| مشخصه | مقدار |
| نام مدل | DP 30 |
| نوع پمپ | دیافراگمی بادی دوطرفه AODD |
| سایز ورودی و خروجی | 3 اینچ |
| نوع اتصال | Flange / BSP |
| محدوده ظرفیت اعلامشده | 0 تا 894 لیتر بر دقیقه |
| هد اعلامشده | 0 تا 84 متر ستون آب |
| حداکثر ارتفاع مکش اعلامشده | 6 تا 8 متر |
| حداکثر اندازه ذرات جامد | 8 میلیمتر |
| متریال بدنه | Black Polypropylene |
| گزینههای متریال داخلی | Neoprene، Buna-N، PTFE، FKM، Santoprene، EPDM |
| سایز اتصال هوای فشرده | ¾ اینچ |
| حداکثر فشار هوای کاری | 8.4 بار |
| مصرف هوای اعلامشده | 33 تا 235 مترمکعب بر ساعت |
جدول مقایسه سریع مدلهای پمپ دیافراگمی پلاستیکی دیاپمپ
| مدل | سایز اتصال سیال | حداکثر دبی | حداکثر هد | عبور ذرات | متریال بدنه |
| DP 02 | ¼ تا ½ اینچ | 16 لیتر بر دقیقه | 84 متر | 1 میلیمتر | PP، PVDF |
| DP 03 | ¼ تا ⅜ اینچ | 16 لیتر بر دقیقه | 84 متر | 1 میلیمتر | Black PP |
| DP 04 | ⅜ اینچ | 25 لیتر بر دقیقه | 84 متر | 1 میلیمتر | PP، Black PP، PVDF |
| DP 05 | ¾ اینچ | 57 لیتر بر دقیقه | 84 متر | 3 میلیمتر | PP، Black PP، PVDF |
| DP 06 | ½ تا ¾ اینچ | 57 لیتر بر دقیقه | 84 متر | 3 میلیمتر | Black PP |
| DP 10 | 1 اینچ | 160 لیتر بر دقیقه | 84 متر | 4 میلیمتر | PP، Black PP، PVDF |
| DP 11 | 1 اینچ | 160 لیتر بر دقیقه | 84 متر | 4 میلیمتر | Black PP |
| DP 13 | 1 اینچ | 200 لیتر بر دقیقه | 84 متر | 4 میلیمتر | Black PP |
| DP 14 | 1½ اینچ | 200 لیتر بر دقیقه | 84 متر | 4 میلیمتر | Black PP |
| DP 15 | 1½ اینچ | 400 لیتر بر دقیقه | 84 متر | 6 میلیمتر | PP، Black PP، PVDF |
| DP 20 | 2 اینچ | 565 لیتر بر دقیقه | 84 متر | 6 میلیمتر | PP، Black PP، PVDF |
| DP 30 | 3 اینچ | 894 لیتر بر دقیقه | 84 متر | 8 میلیمتر | Black PP |
مقایسه مصرف هوا و اتصالات مدلها
| مدل | اتصال هوای فشرده | مصرف هوای اعلامشده | حداکثر فشار هوای کاری |
| DP 02 | ¼ اینچ | 1.8 تا 10 مترمکعب بر ساعت | 8.4 بار |
| DP 03 | ¼ اینچ | 1.8 تا 10 مترمکعب بر ساعت | 8.4 بار |
| DP 04 | ¼ اینچ | 3.6 تا 34 مترمکعب بر ساعت | 8.4 بار |
| DP 05 | ¼ اینچ | 3.6 تا 34 مترمکعب بر ساعت | 8.4 بار |
| DP 06 | ¼ اینچ | 3.6 تا 34 مترمکعب بر ساعت | 8.4 بار |
| DP 10 | ½ اینچ | 10 تا 67 مترمکعب بر ساعت | 8.4 بار |
| DP 11 | ½ اینچ | 10 تا 67 مترمکعب بر ساعت | 8.4 بار |
| DP 13 | ½ اینچ | در صفحه فعلی درج نشده | 8.4 بار |
| DP 14 | ½ اینچ | در صفحه فعلی درج نشده | 8.4 بار |
| DP 15 | ¾ اینچ | 16 تا 85 مترمکعب بر ساعت | 8.4 بار |
| DP 20 | ¾ اینچ | 33 تا 169 مترمکعب بر ساعت | 8.4 بار |
| DP 30 | ¾ اینچ | 33 تا 235 مترمکعب بر ساعت | 8.4 بار |
برای انتخاب کمپرسور نباید فقط عدد حداقل یا حداکثر جدول مبنا قرار گیرد. فشار مورد نیاز، دبی واقعی پمپ، ضریب کارکرد، تعداد پمپهای همزمان، افت فشار شبکه و ظرفیت رزرو کمپرسور باید بررسی شوند.
راهنمای انتخاب مدل مناسب پمپ دیافراگمی پلاستیکی دیاپمپ
| نیاز پروژه | مدل پیشنهادی برای بررسی اولیه |
| انتقال کمحجم تا 16 لیتر بر دقیقه با امکان انتخاب PP یا PVDF | DP 02 |
| انتقال کمحجم تا 16 لیتر بر دقیقه با بدنه Black PP | DP 03 |
| ظرفیت تا 25 لیتر بر دقیقه و نیاز به تنوع PP، Black PP یا PVDF | DP 04 |
| ظرفیت تا 57 لیتر بر دقیقه با اتصال ¾ اینچ و انتخاب متریال بدنه | DP 05 |
| ظرفیت تا 57 لیتر بر دقیقه با بدنه Black PP و اتصال BSP | DP 06 |
| ظرفیت تا 160 لیتر بر دقیقه با امکان انتخاب PP، Black PP یا PVDF | DP 10 |
| ظرفیت تا 160 لیتر بر دقیقه با بدنه Black PP | DP 11 |
| ظرفیت تا 200 لیتر بر دقیقه با اتصال 1 اینچ | DP 13 |
| ظرفیت تا 200 لیتر بر دقیقه با اتصال 1½ اینچ | DP 14 |
| ظرفیت تا 400 لیتر بر دقیقه و عبور ذرات تا 6 میلیمتر | DP 15 |
| ظرفیت تا 565 لیتر بر دقیقه با اتصال 2 اینچ | DP 20 |
| ظرفیت بالا تا 894 لیتر بر دقیقه و اتصال 3 اینچ | DP 30 |
| نیاز به بدنه PVDF در ظرفیتهای پایین | DP 02، DP 04 یا DP 05 |
| نیاز به بدنه PVDF در ظرفیتهای متوسط | DP 10 یا DP 15 |
| نیاز به بدنه PVDF در ظرفیت بالاتر | DP 20 |
| سیال دارای ذرات تا 1 میلیمتر | DP 02، DP 03 یا DP 04 |
| سیال دارای ذرات تا 3 میلیمتر | DP 05 یا DP 06 |
| سیال دارای ذرات تا 4 میلیمتر | DP 10، DP 11، DP 13 یا DP 14 |
| سیال دارای ذرات تا 6 میلیمتر | DP 15 یا DP 20 |
| سیال دارای ذرات تا 8 میلیمتر | DP 30 |
این جدول فقط برای محدودکردن گزینههای اولیه است. انتخاب نهایی باید بر اساس نقطه کار واقعی، منحنی عملکرد، مصرف هوا، متریال، دما، ویسکوزیته و شرایط نصب انجام شود.
ویژگیهای کلیدی پمپ دیافراگمی پلاستیکی DIAPUMP
- دامنه ظرفیت گسترده از 16 تا 894 لیتر بر دقیقه
- ارائه 12 مدل با اتصالات ¼ تا 3 اینچ
- حداکثر هد اعلامشده 84 متر ستون آب
- امکان انتخاب بدنه PP، Black PP یا PVDF در مدلهای مربوط
- تنوع متریالهای داخلی شامل PTFE، Santoprene، FKM، EPDM، Buna-N و Neoprene
- قابلیت انتخاب مدل متناسب با اندازه ذرات از 1 تا 8 میلیمتر
- ارائه مدلهای کمدبی برای خطوط کوچک و مدلهای بزرگ برای انتقال حجمی
- امکان انتخاب سایزهای مختلف بدون خروج از یک خانواده محصول
- وجود دفترچههای راهنما برای تعدادی از سایزهای اصلی
- تأمین قطعاتی مانند دیافراگم، توپی، سیت، کیت شیر، آببند و قطعات بدنه توسط سازنده
صنایع و حوزههای کاربردی
پمپ های دیافراگمی دیاپمپ در بخش های مختلفی از صنایع به کار گرفته میشوند از جمله :
صنایع شیمیایی
انتقال اسیدها، قلیاها، حلالها و مواد خورنده
رنگ، پوشش و چاپ
پمپاژ رنگ، جوهر، لاک و پوششها بدون آسیب به ترکیب سیال
نساجی و رنگرزی
انتقال رنگها و مواد شیمیایی فرایندی سازگار در صنایع نساجی
آب و فاضلاب
انتقال لجن، دوغاب و پسابهای سنگین
صنایع غذایی
انتقال سیالات غذایی، سس و مواد غلیظ
آبکاری و آمادهسازی سطح
انتقال محلولهای شیمیایی برای شستوشو، آمادهسازی سطح یا فرایندهای آبکاری
صنایع چاپ
انتقال مرکب، رنگ و محلولهای جانبی سازگار
نحوه استعلام و سفارش
انتخاب مدل و متریال صحیح پمپ دیاپمپ به شرایط فرآیندی بستگی دارد. کارشناسان فروش ما برای راهنمایی به اطلاعات زیر نیاز دارند:
نوع سیال و ویسکوزیته تقریبی، دبی و فشار مورد نیاز، دمای سیال، وجود ذرات جامد (اندازه و درصد)، محیط نصب (عادی/انفجاری/غذایی)، فشار هوای فشرده موجود
سوالات متداول
هر دو مدل حداکثر دبی 57 لیتر بر دقیقه و عبور ذره 3 میلیمتر دارند. DP 05 با اتصال Flange/BSP و بدنه PP، Black PP یا PVDF معرفی شده است؛ DP 06 اتصال BSP و بدنه Black PP دارد.
