گیربکس کرانویل پینیون اس ای دبلیو
SEW Helical Bevel (K Series)

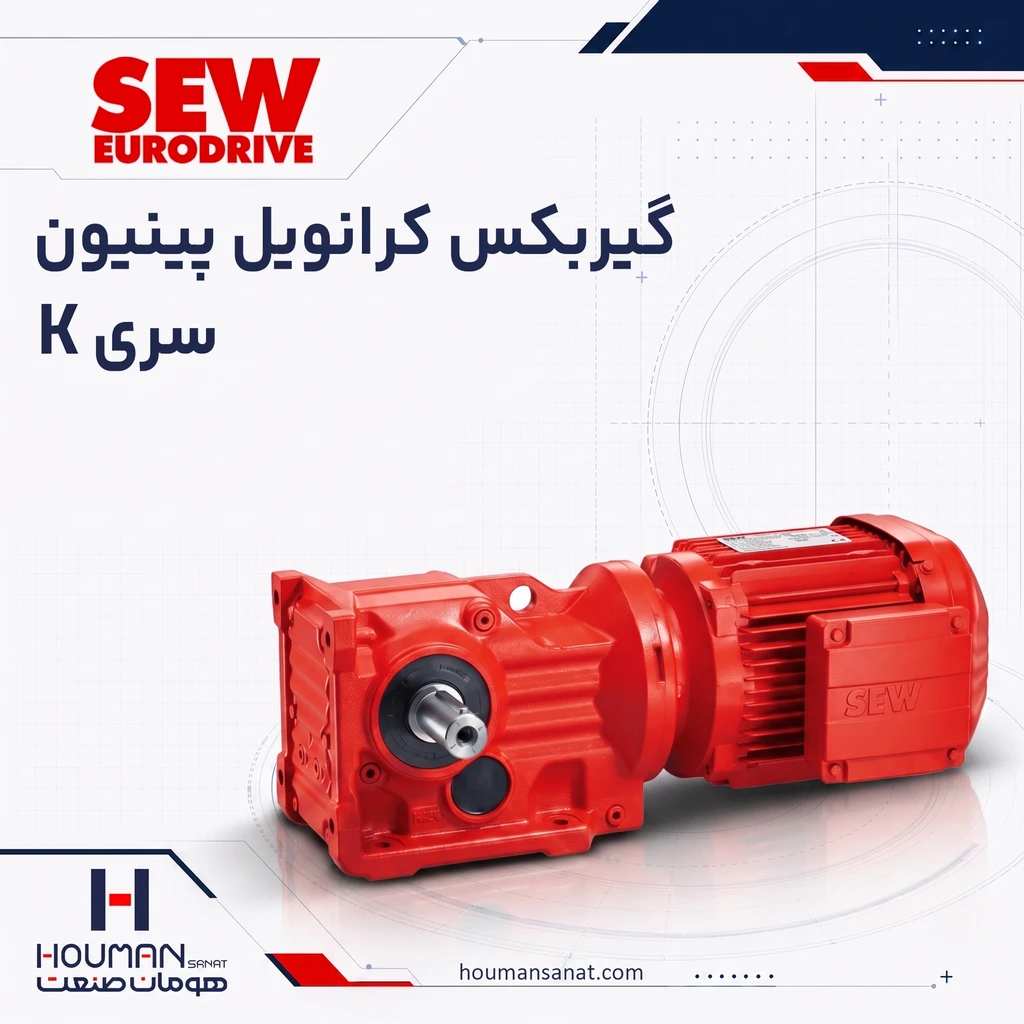

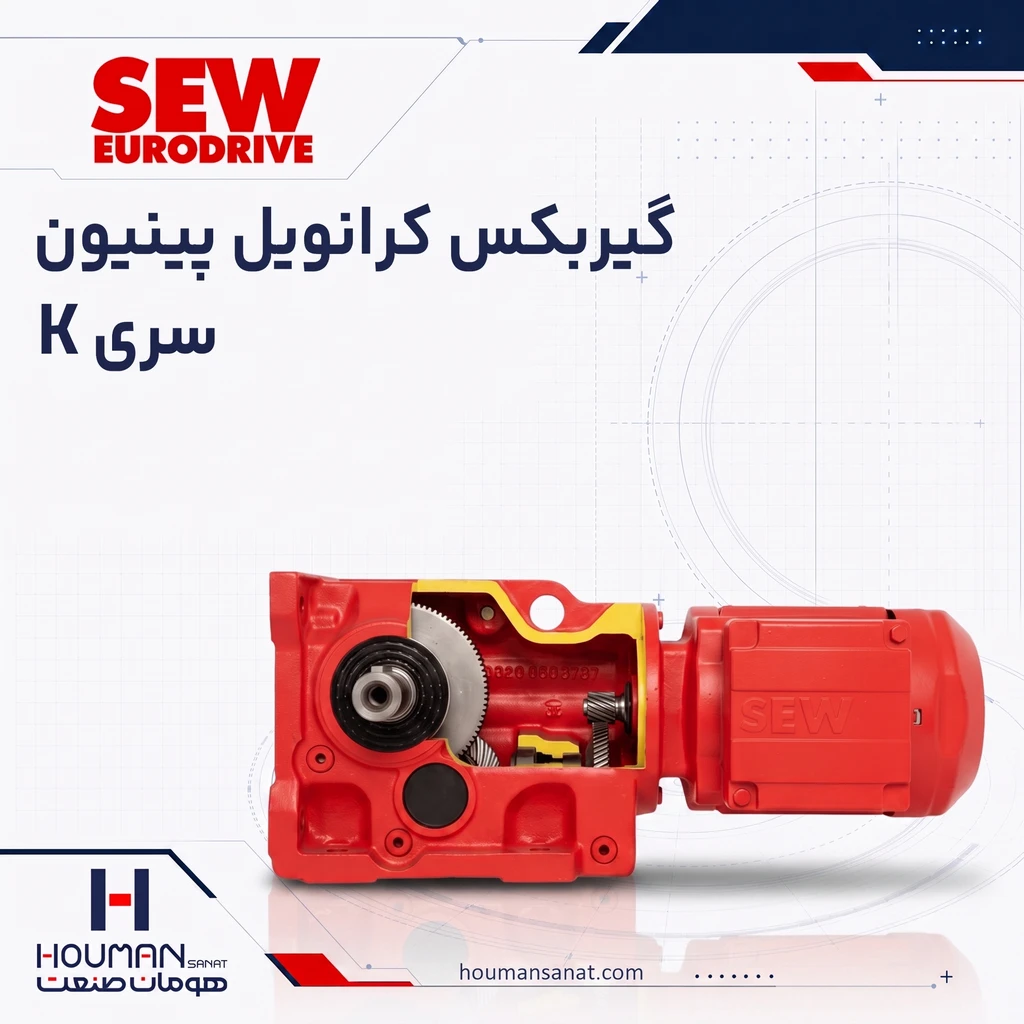

اس ای دبلیو (SEW-EURODRIVE) گیربکسهای زاویهدار کرانویل پینیون (Helical-Bevel) خود را تحت سری K عرضه میکند. این سری یکی از اقتصادیترین و در عین حال پرکاربردترین گیربکسهای زاویهدار (Right-Angle) در پرتفولیوی SEW است که طراحی فشرده، راندمان بالا و دندانههای بسیار مقاوم در برابر خستگی (Fatigue) را ترکیب میکند.
