گیربکس شافت مستقیم اس ای دبلیو
SEW Helical (In-line) Gearbox
اس ای دبلیو (SEW-EURODRIVE) در میان خانواده گیربکسهای استاندارد خود، خانواده گیربکسهای هلیکال شافت مستقیم را تحت سه سری RX، R و RM عرضه میکند. در این نوع گیربکس، برخلاف گیربکسهای زاویهدار (Right-angle)، شفت ورودی (محل اتصال موتور) و شفت خروجی در یک راستا و هممحور قرار دارند و قدرت به صورت مستقیم و خطی منتقل میشود. به همین دلیل، این خانواده یکی از رایجترین و کلاسیکترین انواع گیرموتور در صنعت محسوب میشود و در پرتفولیوی SEW با عنوان «کلاسیک پنهان» (Hidden Classic) شناخته میشود.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۳
حداکثر گشتاور
۲۰۰۰۰ نیوتون متر
کشور سازنده
آلمان Germany
کدام سری مناسب کاربرد مورد نظر شماست ؟
سری RX
- نسبت تبدیل تا ۸.۶۵
- گشتاور تا ۸۳۰ نیوتنمتر
سری R
- نسبت تبدیل تا ۲۸۹.۷۴
- گشتاور تا ۲۰,۰۰۰ نیوتنمتر
سری RM
- نسبت تبدیل تا ۲۸۹.۷۴
- گشتاور تا ۲۰,۰۰۰ نیوتنمتر
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح سری (RX، R یا RM)، سایز و نسبت تبدیل مناسب پروژه، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا نسبت سرعت ورودی/خروجی، نوع کاربری (نوار نقاله، پمپ، میکسر/اگیتاتور و…)، نوع نصب (پایهدار، فلنجی یا ترکیبی)، نیاز به ترکیب با الکتروموتور یا سرووموتور، نیاز به بکلش کاهشیافته برای دقت پوزیشنینگ بالاتر

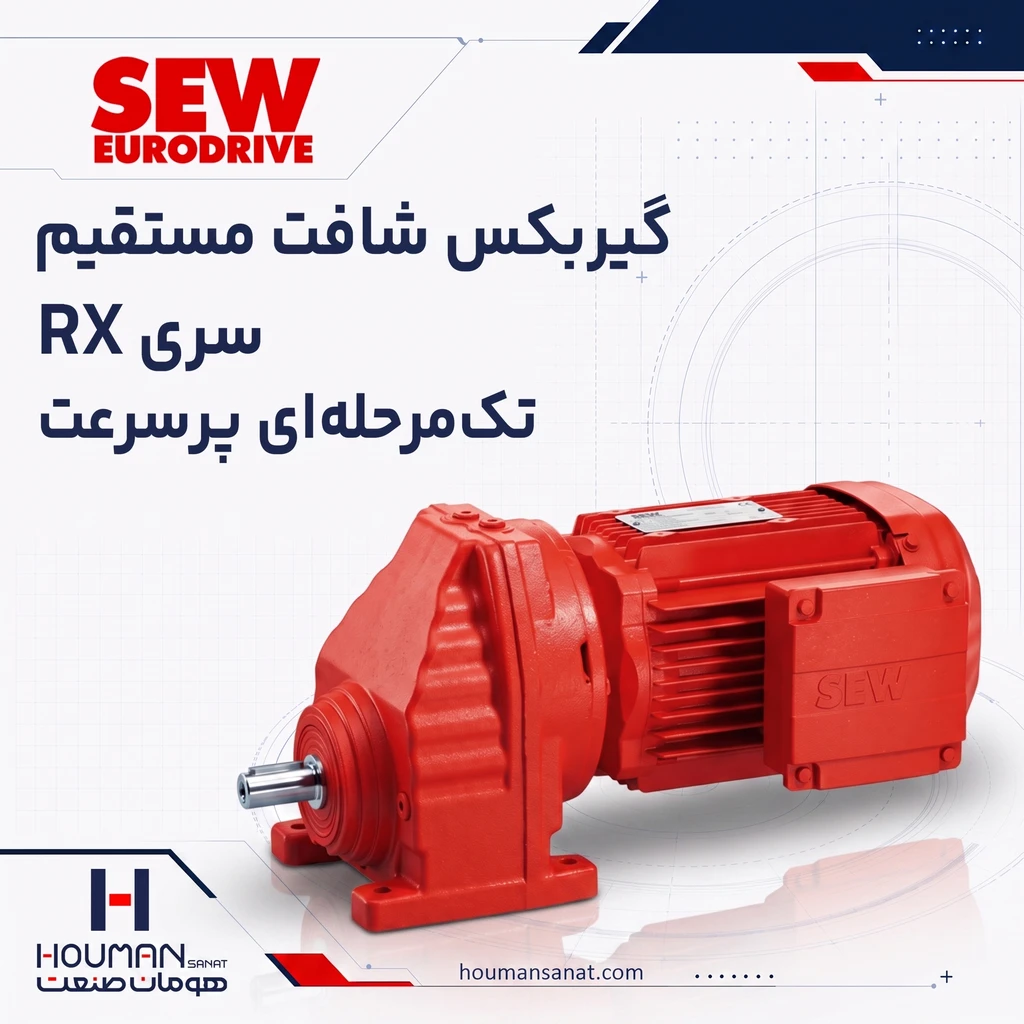

سری RX — گیربکس تکمرحلهای پرسرعت
سری RX تکمرحلهایترین عضو این خانواده است و برای کاربردهایی طراحی شده که سرعت خروجی بالا و نسبت تبدیل کم نیاز است.
| مشخصه | مقدار |
|---|---|
| نام سری | RX |
| سایزهای موجود | 57 / 67 / 77 / 87 / 97 / 107 |
| نسبت تبدیل | ۱.۳۰ تا ۸.۶۵ |
| حداکثر گشتاور خروجی | ۶۹ تا ۸۳۰ نیوتنمتر |
| رنج توان موتور (با آداپتور AM) | ۰.۱۲ تا ۴۵ کیلووات |
| طراحی نصب | پایهدار یا فلنجی |
کاربردهای معرفیشده توسط سازنده: نوار نقاله غلتکی (Roller Conveyors)، نوار نقاله تسمهای (Belt Conveyors)، نوار نقاله زنجیری (Chain Conveyors)

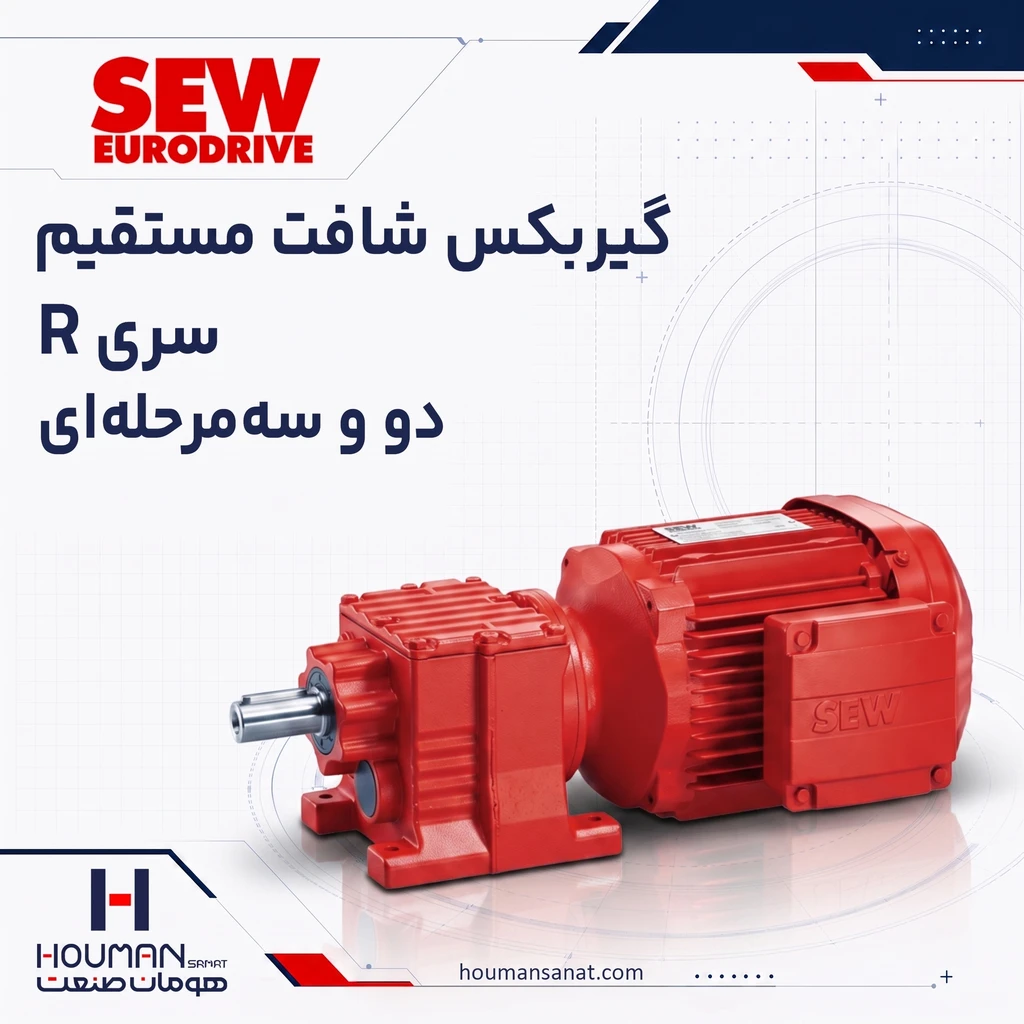

سری R — گیربکس دو و سهمرحلهای استاندارد (پرکاربردترین سری)
سری R گستردهترین و پرکاربردترین سری این خانواده با ۱۵ سایز مختلف است که بهترین نسبت بین عملکرد و فضای نصب را ارائه میدهد.
| مشخصه | مقدار |
|---|---|
| نام سری | R |
| سایزهای موجود | ۱۵ سایز: 07 / 17 / 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167 |
| نسبت تبدیل (گیربکس ساده) | ۳.۲۱ تا ۲۸۹.۷۴ |
| نسبت تبدیل (گیربکس مرکب/Double) | ۹۰ تا ۲۷,۰۰۱ |
| حداکثر گشتاور خروجی (R07 تا R167) | ۵۰ تا ۲۰,۰۰۰ نیوتنمتر |
| رنج توان موتور (با آداپتور AM) | ۰.۱۲ تا ۹۰ کیلووات |
| گزینه ویژه | امکان تأمین با بکلش (لقی) کاهشیافته |
کاربردهای معرفیشده توسط سازنده: میزهای گردان (Rotary Tables)، پمپها و فنها، تصفیهخانههای آب و فاضلاب، نوار نقاله غلتکی، نوار نقاله تسمهای، نوار نقاله زنجیری، واحد انتقال گوشهای (Corner Transfer Unit)

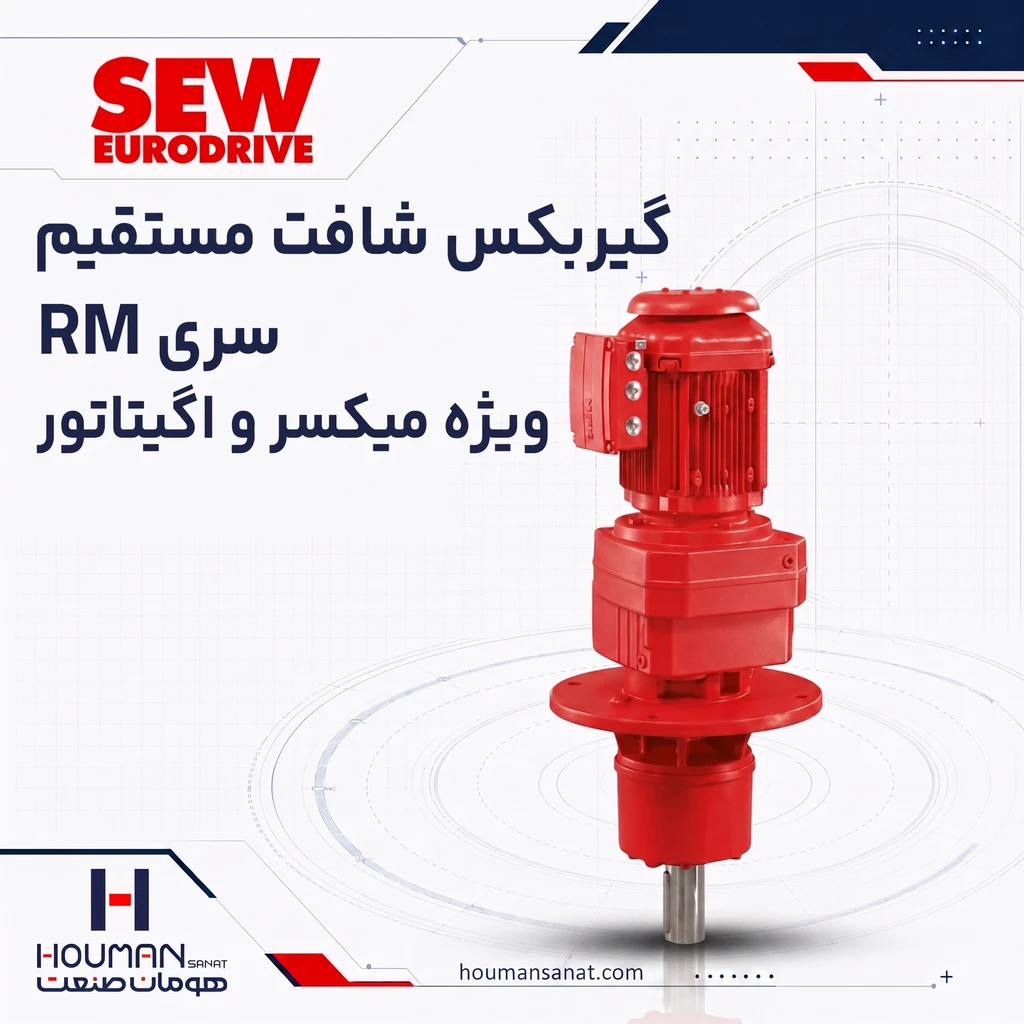

سری RM — گیربکس ویژه میکسر و اگیتاتور
سری RM نسخهای تخصصی از این خانواده با هاب یاتاقان خروجی بلندتر (Extended Output Bearing Hub) است که به طور خاص برای اگیتاتورها و میکسرها طراحی شده و توانایی تحمل بارهای شعاعی و محوری و گشتاورهای خمشی بالا را دارد.
| مشخصه | مقدار |
|---|---|
| نام سری | RM |
| سایزهای موجود | ۱۰ سایز: 57 / 67 / 77 / 87 / 97 / 107 / 127 / 137 / 147 / 167 |
| نسبت تبدیل (گیربکس ساده) | ۴.۲۹ تا ۲۸۹.۷۴ |
| نسبت تبدیل (گیربکس مرکب/Double) | ۱۳۴ تا ۲۷,۰۰۱ |
| حداکثر گشتاور خروجی | ۴۵۰ تا ۲۰,۰۰۰ نیوتنمتر |
| رنج توان موتور (با آداپتور AM) | ۰.۱۲ تا ۱۶۰ کیلووات |
| ویژگی ساختاری | هاب یاتاقان خروجی بلندتر برای تحمل بار شعاعی/محوری بالا |
کاربردهای معرفیشده توسط سازنده: اگیتاتورها (Agitators)، بلندرها (Blenders)، میکسرها (Mixers)، خمیرگیرها (Kneaders)
جدول مقایسه سریع سریهای RX، R و RM
| سری | تعداد مراحل | سایزها | حداکثر گشتاور (Nm) | کاربری اصلی |
|---|---|---|---|---|
| RX | تکمرحلهای | ۶ سایز (57-107) | ۸۳۰ | سرعت بالا، نوار نقاله |
| R | دو/سهمرحلهای | ۱۵ سایز (07-167) | ۲۰,۰۰۰ | کاربرد عمومی، گستردهترین پوشش |
| RM | دو/سهمرحلهای + هاب بلند | ۱۰ سایز (57-167) | ۲۰,۰۰۰ | اگیتاتور، میکسر، بار محوری بالا |
راهنمای انتخاب سری مناسب
| نیاز پروژه | سری پیشنهادی |
|---|---|
| سرعت خروجی بالا، نسبت تبدیل کم، نوار نقاله سریع | RX |
| کاربرد عمومی صنعتی، نیاز به طیف وسیع نسبت تبدیل | R |
| نیاز به بکلش (لقی) کم برای دقت پوزیشنینگ | R با گزینه بکلش کاهشیافته |
| محرکه میکسر یا اگیتاتور با بار شعاعی/محوری بالا روی شفت خروجی | RM |
| گشتاور بسیار بالا (نزدیک به ۲۰,۰۰۰ نیوتنمتر) | R یا RM بسته به نوع بار |
طراحیهای نصب موجود
هر سه سری RX، R و RM در طراحیهای ساختاری زیر قابل تأمین هستند:
- تکمرحلهای یا چندمرحلهای (Single- or multi-stage)
- پایهدار (Foot-mounted)
- فلنجی (Flange-mounted)
- پایهدار و فلنجی همزمان (Foot- and flange-mounted)
- فلنجی با محفظه یاتاقان توسعهیافته (Flange-mounted with extended bearing housing) — ویژه سری RM
ترکیب با موتور — تبدیل به گیرموتور
هر سه سری RX، R و RM به تنهایی نیمی از راهحل محرکه هستند. اس ای دبلیو با سیستم ماژولار خود امکان ترکیب این گیربکسها را با موتور در دو حالت فراهم میکند:
- گیرموتور هلیکال R..DR..: ترکیب گیربکس با الکتروموتور AC استاندارد؛ یکی از پرکاربردترین و همهکارهترین گیرموتورهای SEW با راندمان بالا، بهخصوص با موتورهای کلاس بازدهی IE3 و IE4
- سرو-گیرموتور هلیکال R..CMP: ترکیب گیربکس با سرووموتور برای کاربردهای نیازمند دینامیک و دقت بالا
همچنین امکان انتخاب گیربکس به تنهایی (بدون موتور) و کوپل آن با موتور AC یا سروو دلخواه از طریق آداپتورهای AM، AT یا AQ نیز وجود دارد.
ویژگیهای کلیدی خانواده گیربکس شافت مستقیم SEW
- پوشش کامل با سه سری اختصاصی (RX/R/RM): هر سری برای پروفایل بار و سرعت خاصی بهینه شده
- راندمان بالا: انتقال قدرت مستقیم بدون انحراف زاویهای، بازده بالاتر نسبت به گیربکسهای زاویهدار
- رنج نسبت تبدیل وسیع: از i = ۱.۳۰ (سری RX) تا i = ۲۸۹.۷۴ (سری R و RM)؛ در گیربکسهای مرکب تا i = ۲۷,۰۰۱
- ترکیب آسان با موتور AC یا سرووموتور از طریق سیستم ماژولار SEW
- گزینه بکلش کاهشیافته در سری R برای کاربردهایی که نیاز به دقت پوزیشنینگ بالاتر دارند
- سری RM اختصاصی برای اگیتاتور و میکسر با تحمل بار محوری/شعاعی بالاتر
- سازگاری گسترده با موتور از ۰.۱۲ تا ۱۶۰ کیلووات بسته به سری انتخابی
صنایع و حوزههای کاربردی
گیربکس های شافت مستقیم SEW در صنایع مختلفی به کار گرفته میشوند از جمله :
انبارداری و حملونقل داخلی
محرکه نوار نقالههای غلتکی، تسمهای و زنجیری و واحدهای انتقال گوشهای برای تغییر مسیر محصول بین خطوط
صنایع نفت و گاز
محرکه پمپهای انتقال سیال و فنهای صنعتی با سری R در تأسیسات فرآیندی
صنایع شیمیایی و فرآیندی
محرکه اگیتاتورها و میکسرهای صنعتی با سری RM برای همزدن و مخلوطکردن مواد در مخازن فرآیندی
صنایع رنگ و چسب
محرکه میکسرها و بلندرهای با ویسکوزیته بالا با سری RM که نیاز به گشتاور بالا و تحمل بار محوری دارند
صنایع غذایی و نوشیدنی
محرکه خمیرگیرها و بلندرها با سری RM در خطوط تولید مواد غذایی، و میزهای گردان با سری R در خطوط بستهبندی
تصفیه آب و فاضلاب
محرکه پمپها و فنها با سری R در فرآیندهای تصفیه آب و فاضلاب صنعتی و شهری
پتروشیمی
محرکه پمپهای انتقال سیال و فنهای صنعتی با سری R
مواد پلیمری
محرکه میکسرها و بلندرهای با ویسکوزیته بالا با سری RM که نیاز به گشتاور بالا و تحمل بار محوری دارند
نحوه استعلام و سفارش
برای انتخاب صحیح سری (RX، R یا RM)، سایز و نسبت تبدیل مناسب پروژه، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا نسبت سرعت ورودی/خروجی، نوع کاربری (نوار نقاله، پمپ، میکسر/اگیتاتور و…)، نوع نصب (پایهدار، فلنجی یا ترکیبی)، نیاز به ترکیب با الکتروموتور یا سرووموتور، نیاز به بکلش کاهشیافته برای دقت پوزیشنینگ بالاتر
