دوزینگ پمپ آنتک
Antech Dosing Pumps
دوزینگ پمپ آنتک برای تزریق کنترلشده مواد شیمیایی در تصفیه آب، استخرها، فرایندهای صنعتی، برجهای خنککننده، بویلرها و سیستمهای کنترل کیفیت آب استفاده میشود.
ریشه فعالیت مجموعه سازنده Antech به سال 1994 در آنتالیا ترکیه بازمیگردد. این مجموعه نخستین دوزینگ پمپ خود را در سال 1996 تولید کرد، برند Antech را در سال 2001 به ثبت رساند و شرکت Enelsa را در سال 2004 تأسیس کرد. محصولات Enelsa امروزه تحت برند Antech تولید میشوند.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۴
حداکثر فشار
۲۰ بار
حداکثر دبی
۲۵ لیتر بر ساعت
کشور سازنده
ترکیه Turkey
کدام سری مناسب کاربرد مورد نظر شماست ؟
سری Nova
- فشار تا ۲۰ بار
- دبی تا ۲۵ لیتر بر ساعت
سری Lara
- فشار تا ۲۰ بار
- دبی تا ۱۰ لیتر بر ساعت
سری Optima
- فشار تا ۱۵ بار
- دبی تا ۵ لیتر بر ساعت
سری Nano
- فشار تا ۱۰ بار
- دبی تا ۵ لیتر بر ساعت
دریافت مشاوره انتخاب مدل
برای انتخاب مدل مناسب، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام و ترکیب دقیق سیال، درصد غلظت و دمای سیال، چگالی و ویسکوزیته، حداقل و حداکثر دبی تزریق، فشار خط و شرایط مکش، نوع کنترل مورد نیاز، برق ورودی، متریال مورد نیاز هد، سایز و نوع اتصال، شرایط معمولی یا ضدانفجار محل نصب، مدل فعلی پمپ در پروژههای جایگزینی

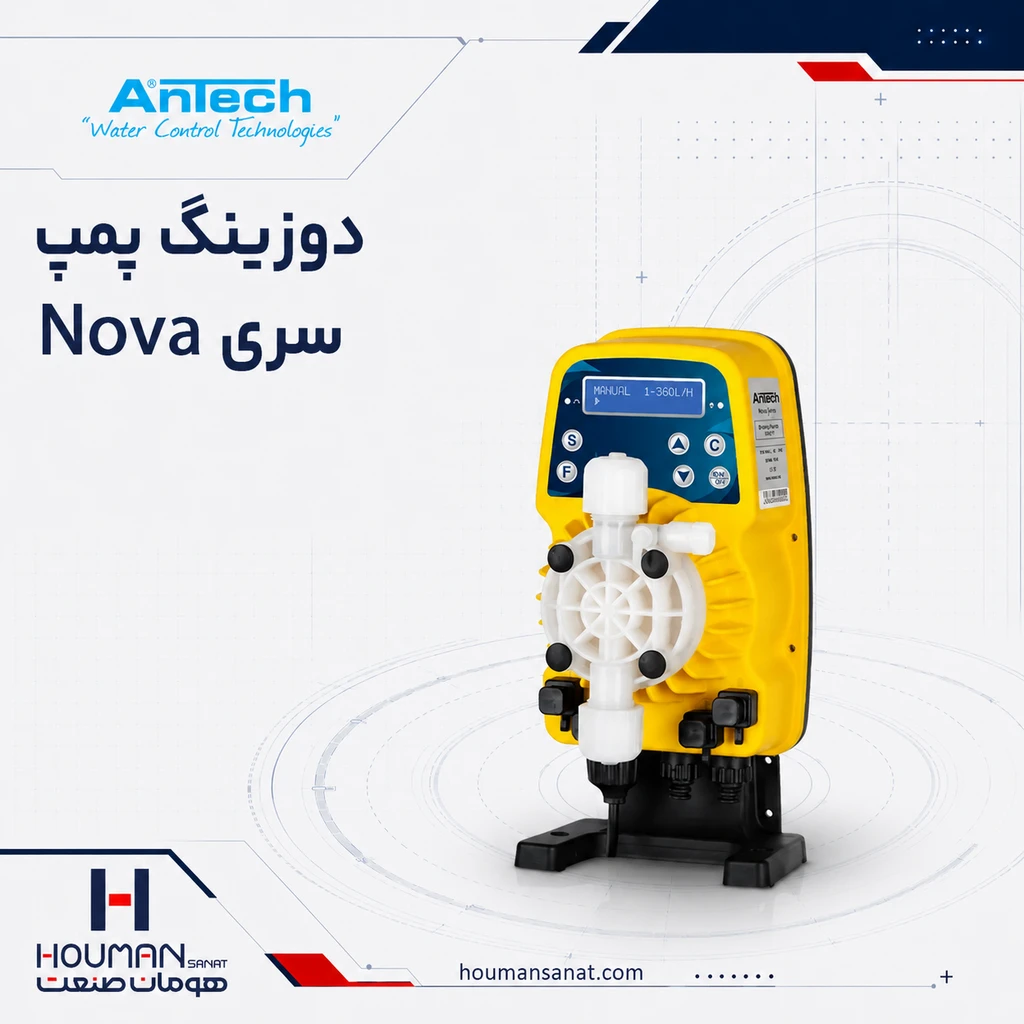

دوزینگ پمپ آنتک سری Nova
سری Nova پیشرفتهترین خانواده از چهار سری این صفحه از نظر کنترل و ارتباطات است. این خانواده مدل ساده آنالوگ، مدل دیجیتال چندمنظوره و مدلهای دارای کنترلر داخلی پارامترهای کیفیت آب را پوشش میدهد.
سری Nova برای پروژههایی مناسب است که علاوه بر تزریق ماده شیمیایی، کنترل پالسی یا آنالوگ، ارتباط Modbus و در بعضی مدلها اندازهگیری مستقیم pH، ORP یا مواد ضدعفونیکننده نیز نیاز باشد.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | Nova Series |
| مدلها | Nova A، Nova D، Nova DMPR، Nova DMİA |
| نوع محرک | الکترومغناطیسی |
| ظرفیتهای نامی | 3.5، 10 و 25 لیتر بر ساعت |
| فشارهای نامی | 20، 10 و 5 بار |
| حداکثر مقادیر منحنی در فشار پایینتر | تا حدود 55 لیتر بر ساعت |
| تنظیم ظرفیت | آنالوگ یا دیجیتال، بسته به مدل |
| ورودیهای کنترلی | پالس، جریانسنج، 0/4 تا 20 میلیآمپر و Trigger |
| اندازهگیری داخلی | pH، ORP یا سنسورهای آمپرومتریک در مدلهای مربوط |
| ارتباط صنعتی | Modbus RTU / RS485 در مدلهای دیجیتال |
| متریال هد | PVDF |
| دیافراگم | PTFE |
| توپی شیر | Zirconium |
| متریال اورینگ | Viton یا EPDM |
| برق ورودی | 95 تا 260 ولت AC، 50/60 هرتز |
| درجه حفاظت | IP65 |
| دمای مجاز سیال | صفر تا 45 درجه سانتیگراد |
مشخصات هیدرولیکی اصلی میان مدلهای کنترلی Nova مشترک است و تفاوت مدلها عمدتاً در نوع کنترل و اندازهگیری است. ظرفیت نامی 25 لیتر بر ساعت در فشار 5 بار و ظرفیت 3.5 لیتر بر ساعت در فشار 20 بار ارائه میشود.
تفاوت مدلهای Nova
- Nova A: مدل آنالوگ با تنظیم پتانسیومتری، کنترل سطح سیال و دو محدوده تنظیم 1/10 و 1/100.
- Nova D: مدل دیجیتال چندمنظوره با کنترل دستی، پالس، نسبت پالس، سیگنال آنالوگ، PPM، برنامه دورهای، Trigger، کالیبراسیون ظرفیت و Modbus RTU.
- Nova DMPR: دارای کنترلر داخلی pH و ORP، کالیبراسیون سنسور، خروجی 4 تا 20 میلیآمپر و کنترل تناسبی تزریق بر اساس مقدار اندازهگیریشده.
- Nova DMİA: مخصوص اندازهگیری با سنسور آمپرومتریک و کنترل پارامترهایی مانند کلر آزاد، دیاکسید کلر، پراکسید هیدروژن و پراستیک اسید.

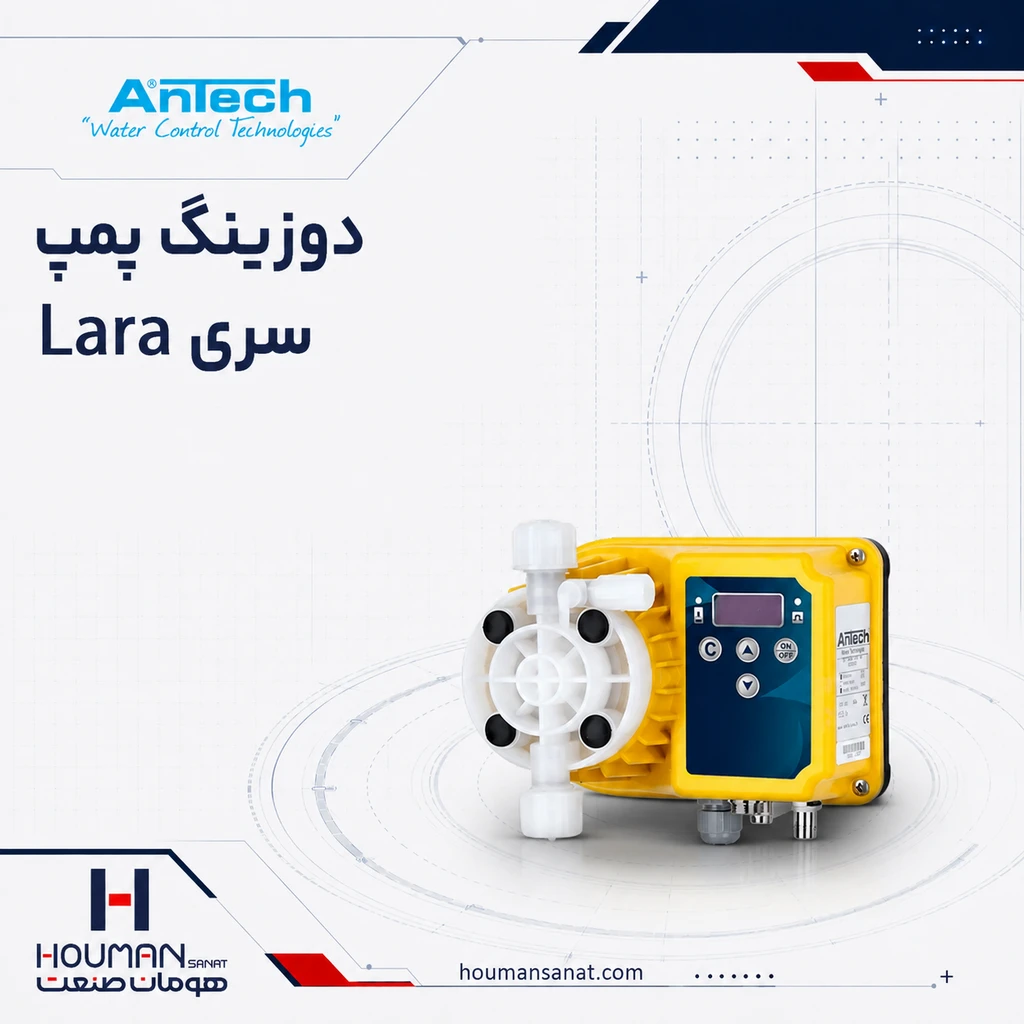

دوزینگ پمپ آنتک سری Lara
سری Lara یک خانواده جمعوجور برای تزریق مواد شیمیایی با دبی پایین است. این سری از مدل آنالوگ ساده تا مدلهای دارای تایمر، کنترل حجمی، فرمان 4 تا 20 میلیآمپر و کنترلر pH/ORP را پوشش میدهد.
مدلهای Lara از نظر ظرفیت و فشار ساختار هیدرولیکی مشابهی دارند و انتخاب میان آنها بیشتر بر اساس امکانات کنترلی انجام میشود.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | Lara Series |
| مدلها | Lara A، Lara APS، Lara DS، Lara DMS، Lara PR |
| نوع محرک | الکترومغناطیسی |
| ظرفیتهای نامی | 2، 5 و 10 لیتر بر ساعت |
| فشارهای نامی | 20، 10، 7 و 5 بار |
| تعداد کورس | 120 یا 150 کورس بر دقیقه |
| نوع کنترل | دستی، تایمر، حجمی، پالس، آنالوگ یا pH/ORP |
| متریال هد | PVDF |
| متریال ست مکش و تزریق | PP یا PVDF، بسته به کد |
| دیافراگم | PTFE |
| توپی شیر | Zirconium |
| اورینگ | Viton یا EPDM |
| برق ورودی | 230 ولت AC، 50 هرتز |
| توان مصرفی | حدود 17 وات |
| درجه حفاظت | IP65 |
| دمای مجاز سیال | صفر تا 40 درجه سانتیگراد |
مدلهای Lara در چهار نقطه نامی اصلی 2 لیتر بر ساعت در 10 یا 20 بار، 5 لیتر بر ساعت در 7 بار و 10 لیتر بر ساعت در 5 بار عرضه میشوند.
تفاوت مدلهای Lara
- Lara A: مدل آنالوگ پایه با تنظیم تعداد کورس و کلید روشن و خاموش.
- Lara APS: مدل آنالوگ دارای کنترل سطح مخزن و کلید تنظیم 1/10.
- Lara DS: مدل دیجیتال دارای نمایشگر، تایمر، رمز عبور و ورودی قابل تنظیم برای کنترل سطح یا فلوسنسور.
- Lara DMS: دارای تایمر، تزریق حجمی متناسب با کنتور، ورودی 4 تا 20 میلیآمپر و رله هشدار سطح.
- Lara PR: دارای کنترلر داخلی pH و ORP، کالیبراسیون دیجیتال، تزریق حجمی متناسب با کنتور و ورودی آنالوگ.

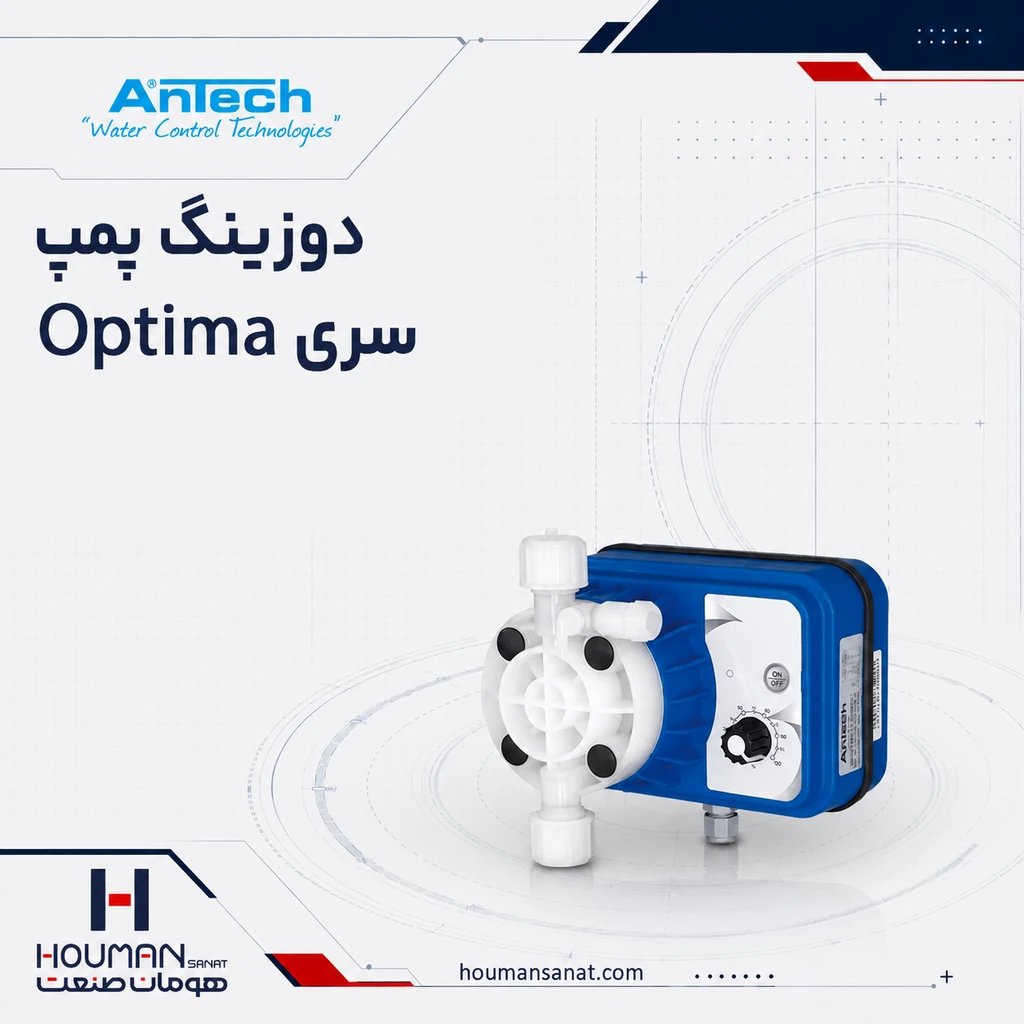

دوزینگ پمپ آنتک سری Optima
سری Optima یک دوزینگ پمپ آنالوگ برای تزریق ساده و ثابت است. ظرفیت پمپ با پتانسیومتر تنظیم میشود و کلید روشن و خاموش روی دستگاه قرار دارد.
این سری برای پروژههایی مناسب است که به کنترل پالس، سیگنال آنالوگ خارجی یا کنترلر داخلی نیاز ندارند و یک پمپ ساده با فشار متوسط یا نسبتاً بالا کافی است.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | Optima Series |
| مدل | Optima A |
| نوع محرک | الکترومغناطیسی |
| ظرفیتهای نامی | 2.5 و 5 لیتر بر ساعت |
| فشارهای نامی | 15 و 10 بار |
| حداکثر مقادیر منحنی در فشار پایینتر | تا 8 یا 10 لیتر بر ساعت |
| تنظیم ظرفیت | پتانسیومتر آنالوگ |
| کلید روشن و خاموش | دارد |
| تعداد کورس | 120 کورس بر دقیقه |
| متریال هد | PVDF |
| ست مکش و تزریق | PP |
| دیافراگم | PTFE |
| اورینگ | Viton، EPDM یا PTFE |
| توپی شیر | Zirconium |
| برق ورودی | 230 ولت AC، 50/60 هرتز |
| توان مصرفی | حدود 20 وات |
| درجه حفاظت | IP65 |
| دمای مجاز سیال | صفر تا 40 درجه سانتیگراد |
دو نقطه نامی اصلی Optima شامل 2.5 لیتر بر ساعت در 15 بار و 5 لیتر بر ساعت در 10 بار است. انتخاب اورینگ PTFE نیز در کنار Viton و EPDM برای بعضی کدها ارائه میشود.

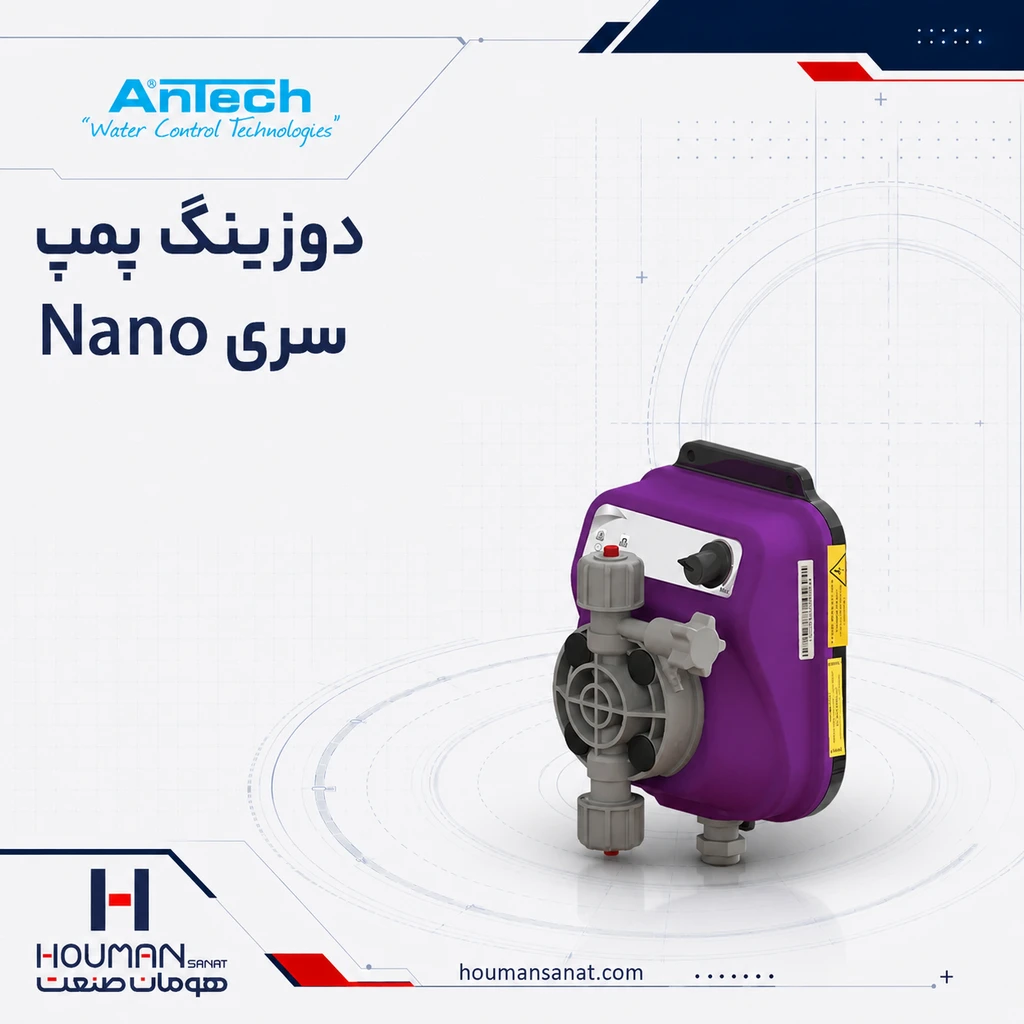

دوزینگ پمپ آنتک سری Nano
سری Nano کوچکترین و سادهترین خانواده در میان چهار سری این صفحه است. این سری برای تزریق دبیهای پایین با کنترل دستی و پتانسیومتری طراحی شده است.
Nano گزینه مناسبی برای سیستمهایی است که فضای نصب محدود، مصرف برق پایین و عملکرد ساده اهمیت دارد و نیازی به ورودی پالسی یا کنترلر دیجیتال وجود ندارد.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | Nano Series |
| مدل | Nano A |
| نوع محرک | الکترومغناطیسی |
| ظرفیتهای نامی | 0.5، 2 و 5 لیتر بر ساعت |
| فشارهای نامی | 5 و 10 بار |
| تنظیم ظرفیت | پتانسیومتر آنالوگ |
| تعداد کورس | 180 کورس بر دقیقه |
| حجم هر کورس | حدود 0.046 تا 0.463 میلیلیتر |
| متریال هد | PP در جدول متریال رسمی |
| ست مکش و تزریق | PP |
| دیافراگم | PTFE |
| توپی شیر | Zirconium |
| اورینگ | Viton یا EPDM |
| برق ورودی | 230 ولت AC، 50 هرتز |
| توان مصرفی | حدود 10 وات |
| درجه حفاظت | IP65 |
| دمای مجاز سیال | صفر تا 40 درجه سانتیگراد |
مدلهای نامی Nano شامل 0.5 لیتر بر ساعت در 5 بار، 2 لیتر بر ساعت در 10 بار و 5 لیتر بر ساعت در 5 بار هستند.
جدول مقایسه سریع سریهای دوزینگ پمپ آنتک
| سری | مدلهای اصلی | محدوده نامی دبی | حداکثر فشار نامی | نوع کنترل | کاربری اصلی |
|---|---|---|---|---|---|
| Nova | A، D، DMPR، DMİA | 3.5 تا 25 لیتر بر ساعت | 20 بار | آنالوگ، دیجیتال، پالس، 4–20 mA، Modbus و کنترل پارامتر | اتوماسیون و کنترل پیشرفته |
| Lara | A، APS، DS، DMS، PR | 2 تا 10 لیتر بر ساعت | 20 بار | دستی، تایمر، حجمی، آنالوگ و pH/ORP | تزریق کمدبی با سطح کنترل متنوع |
| Optima | Optima A | 2.5 تا 5 لیتر بر ساعت | 15 بار | آنالوگ دستی | تزریق ثابت و ساده |
| Nano | Nano A | 0.5 تا 5 لیتر بر ساعت | 10 بار | آنالوگ دستی | تزریق کمحجم و اقتصادی |
راهنمای انتخاب دوزینگ پمپ آنتک
| نیاز پروژه | سری یا مدل پیشنهادی |
|---|---|
| تزریق بسیار کم حدود 0.5 لیتر بر ساعت | Nano A 0.5L/5B |
| تزریق ساده تا 5 لیتر بر ساعت | Nano A یا Optima A |
| دبی 2.5 لیتر بر ساعت در فشار 15 بار | Optima A 2.5L/15B |
| دبی 2 یا 3.5 لیتر بر ساعت در فشار 20 بار | Lara 2L/20B یا Nova 3.5L/20B |
| تزریق ساده با کنترل سطح مخزن | Lara APS |
| تزریق زمانبندیشده | Lara DS، Lara DMS یا Nova D |
| تزریق متناسب با کنتور آب | Lara DMS، Lara PR یا Nova D |
| فرمان 4 تا 20 میلیآمپر | Lara DMS، Lara PR یا Nova D |
| ارتباط Modbus RTU | Nova D، Nova DMPR یا Nova DMİA |
| کنترل مستقیم pH یا ORP | Lara PR یا Nova DMPR |
| کنترل پیشرفتهتر pH/ORP همراه Modbus | Nova DMPR |
| اندازهگیری و کنترل کلر آزاد | Nova DMİA |
| اندازهگیری دیاکسید کلر، H₂O₂ یا پراستیک اسید | Nova DMİA |
| دبی نامی تا 25 لیتر بر ساعت | Nova |
| تزریق ثابت بدون نیاز به کنترل خارجی | Nano، Optima، Lara A یا Nova A |
انتخاب نهایی باید بر اساس فشار واقعی خط، حداقل و حداکثر دبی، نوع سیگنال کنترل و ماده شیمیایی انجام شود.
روشهای کنترل در دوزینگ پمپ Antech
کنترل دستی و آنالوگ
مدلهای زیر برای تزریق ثابت با تنظیم محلی مناسباند:
- Nano A
- Optima A
- Lara A
- Lara APS
- Nova A
کنترل پالسی و حجمی
برای تزریق متناسب با کنتور آب یا فلومتر:
- Lara DMS
- Lara PR
- Nova D
- Nova DMPR
- Nova DMİA
کنترل آنالوگ 4 تا 20 میلیآمپر
برای دریافت فرمان از PLC، کنترلر یا ترانسمیتر:
- Lara DMS
- Lara PR
- Nova D
- Nova DMPR
- Nova DMİA
کنترل pH و ORP
- Lara PR: گزینه کمظرفیتتر با کنترل داخلی pH و ORP
- Nova DMPR: امکانات کنترلی و ارتباطی گستردهتر همراه Modbus RTU
کنترل مواد ضدعفونیکننده
Nova DMİA برای استفاده همراه سنسورهای آمپرومتریک و کنترل پارامترهایی مانند کلر آزاد، دیاکسید کلر، پراکسید هیدروژن و پراستیک اسید طراحی شده است.
متریال قسمتهای در تماس با سیال
متریال استاندارد یا قابل انتخاب در چهار خانواده عبارتاند از:
- هد PVDF در سریهای Nova، Lara و Optima
- هد PP در جدول متریال سری Nano
- دیافراگم PTFE
- ست مکش و تزریق PP یا PVDF
- اورینگ Viton
- اورینگ EPDM
- اورینگ PTFE در بعضی مدلهای Optima
- شیلنگ تزریق PE
- شیلنگ مکش و هواگیری PVC یا PE
- توپی شیر Zirconium
انتخاب متریال باید بر اساس نام ماده شیمیایی، غلظت، دما و سازگاری تمام قطعات در تماس با سیال انجام شود. وجود هد PVDF بهتنهایی برای تأیید سازگاری کل پمپ کافی نیست.
نکات مهم در انتخاب و نصب
دبی نامی را با نقطه عملکرد اشتباه نگیرید
هر مدل با ترکیب مشخصی از دبی و فشار نامگذاری میشود. برای نمونه:
- Nova 25L/5B: حدود 25 لیتر بر ساعت در 5 بار
- Nova 3.5L/20B: حدود 3.5 لیتر بر ساعت در 20 بار
- Optima 2.5L/15B: حدود 2.5 لیتر بر ساعت در 15 بار
- Nano 2L/10B: حدود 2 لیتر بر ساعت در 10 بار
کاهش فشار برگشتی میتواند ظرفیت قابل دستیابی را افزایش دهد، اما مدل باید بر اساس فشار واقعی خط انتخاب شود.
برای مواد گاززا هواگیری اهمیت دارد
برای مواد گاززا مانند هیپوکلریت سدیم، هد دارای هواگیری خودکار میتواند در بعضی ظرفیتها بهصورت آپشن ارائه شود. هد هواگیری خودکار در منابع رسمی برای برخی مدلهای Nova و مدلهای فشارقوی Lara ذکر شده است.
دوزینگ پمپ باید کالیبره شود
دبی واقعی تحت تأثیر فشار، ارتفاع مکش، چگالی، ویسکوزیته، وضعیت شیرها و شرایط لولهکشی قرار دارد. در کاربردهای دقیق، مقدار تزریق پس از نصب باید اندازهگیری و کالیبره شود.
تجهیزات جانبی باید متناسب با خط انتخاب شوند
بسته به شرایط پروژه، استفاده از تجهیزات زیر ممکن است ضروری باشد:
- شیر اطمینان
- Back Pressure Valve
- شیر تزریق
- فوتوالو و صافی مکش
- سنسور سطح
- فلوسنسور
- کالیبراسیون پات
- Pulsation Damper
ویژگیهای کلیدی دوزینگ پمپ Antech
- پوشش دبی نامی از 0.5 تا 25 لیتر بر ساعت
- فشار کاری نامی تا 20 بار
- دیافراگم PTFE
- مدلهای آنالوگ و دیجیتال
- کنترل پالسی و 4 تا 20 میلیآمپر در مدلهای منتخب
- تزریق حجمی و زمانبندیشده
- کنترل مستقیم pH و ORP
- اندازهگیری مواد ضدعفونیکننده با Nova DMİA
- ارتباط Modbus RTU در مدلهای دیجیتال Nova
- کنترل سطح مخزن و فلوسنسور
- بدنه IP65
- تغذیه چندولتاژی در سری Nova
- امکان انتخاب Viton، EPDM یا PTFE در بعضی مدلها
- ساختار نصب عمودی و امکان نصب دیواری یا روی سطح
صنایع و حوزههای کاربردی
موارد کاربرد دوزینگ پمپ آنتک در صنایع مختلف :
صنایع شیمیایی
برای مواد خورنده یا سمی، مدلهای دیافراگمی با هد PVDF یا استنلس استیل
صنایع فلزی و آبکاری
تزریق اسید، باز و مواد شیمیایی خطوط شستوشو
استخرها و مجموعههای آبی
تزریق مواد تنظیمکننده pH و ضدعفونیکننده در دبی پایین
صنایع غذایی و نوشیدنی
مدلهای دارای هد استنلس استیل برای تزریق افزودنی یا مواد شستوشو
نفت، گاز و پتروشیمی
تزریق کمحجم مواد شیمیایی در خطوط پرفشار
تصفیه فاضلاب
تزریق منعقدکننده، فلوکولانت، اسید و باز و تزریق حجمی با فشار پایین
تصفیه آب آشامیدنی
تزریق مواد ضدعفونیکننده، تنظیمکننده pH و مواد شیمیایی و تزریق متناسب با کنتور
نحوه استعلام و سفارش
برای انتخاب مدل مناسب، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام و ترکیب دقیق سیال، درصد غلظت و دمای سیال، چگالی و ویسکوزیته، حداقل و حداکثر دبی تزریق، فشار خط و شرایط مکش، نوع کنترل مورد نیاز، برق ورودی، متریال مورد نیاز هد، سایز و نوع اتصال، شرایط معمولی یا ضدانفجار محل نصب، مدل فعلی پمپ در پروژههای جایگزینی
