پمپ پریستالتیک اتاترون
Etatron Peristaltic Pumps
شرکت ایتالیایی Etatron از سال 1979 در زمینه تولید دوزینگ پمپ، تجهیزات کنترل و سیستمهای تزریق مواد شیمیایی فعالیت میکند. محصولات این شرکت در ایتالیا تولید شده و در حوزههایی مانند تصفیه آب، استخرها، فرایندهای صنعتی و سیستمهای تزریق مواد شیمیایی استفاده میشوند.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سری
۳
حداکثر فشار
۳ بار
حداکثر دبی
۱۰۰ لیتر بر ساعت
کشور سازنده
ایتالیا Italy
کدام سری مناسب کاربرد مورد نظر شماست ؟
سری B-F
- فشار تا ۱.۵ بار
- دبی تا ۳ لیتر بر ساعت
سری B3-V
- فشار تا ۳ بار
- دبی تا ۱۲ لیتر بر ساعت
سری BH3-V
- فشار تا ۱.۵ بار
- دبی تا ۱۰۰ لیتر بر ساعت
دریافت مشاوره انتخاب مدل
برای انتخاب دقیق سری و مدل پمپ پریستالتیک اتاترون، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام دقیق ماده شیمیایی، درصد غلظت و دمای سیال، دبی مورد نیاز و حداقل و حداکثر فشار خط، میزان کارکرد روزانه، نیاز به دبی ثابت یا قابلتنظیم، شرایط نصب و فضای موجود، نیاز به کنترل از طریق PLC یا کنتور، مدل فعلی پمپ در پروژههای جایگزینی

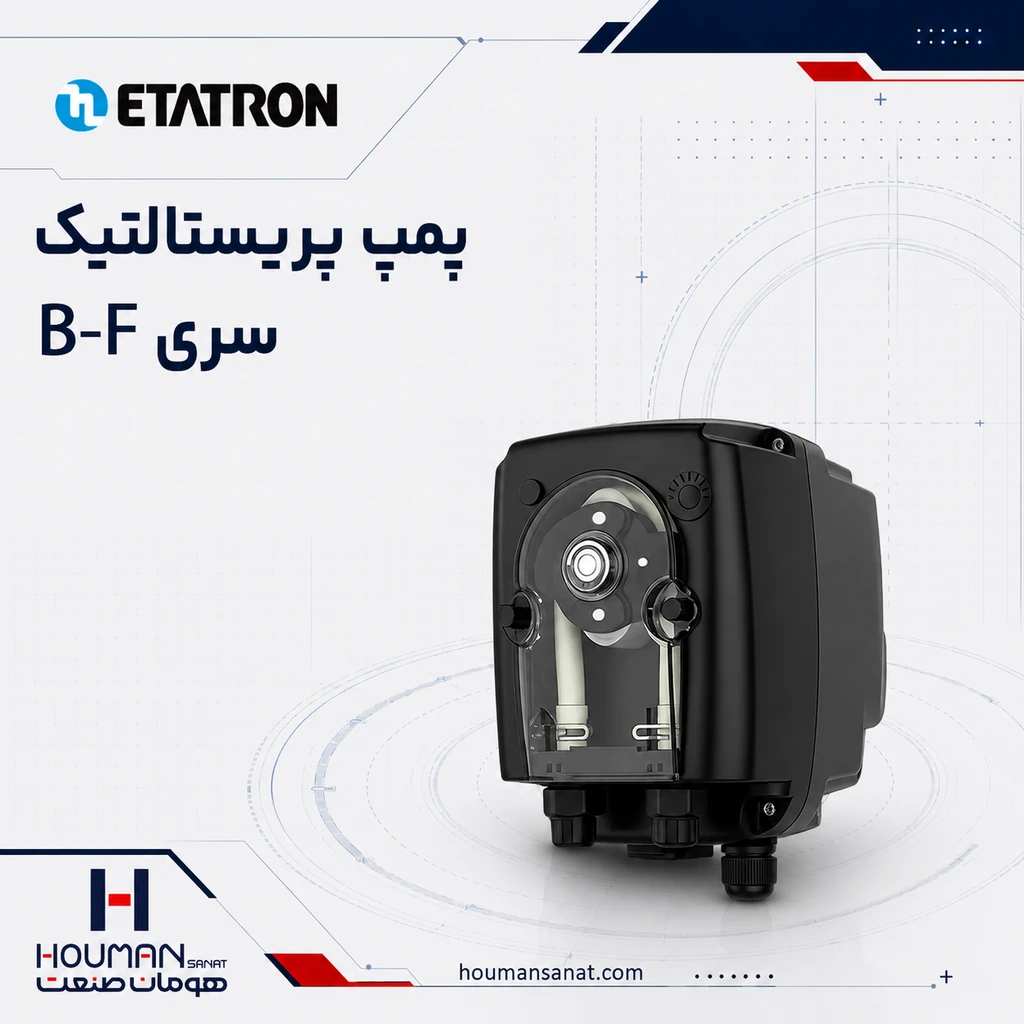

پمپ پریستالتیک اتاترون سری B-F
سری B-F مدل دبی ثابت خانواده B است و برای تزریق متناوب مواد شیمیایی در ظرفیتهای پایین طراحی شده است. این مدل برای سیستمهایی مناسب است که مقدار تزریق ثابت بوده و نیازی به تنظیم دستی سرعت پمپ وجود ندارد.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | B-F |
| نوع پمپ | پریستالتیک با دبی ثابت |
| حداکثر دبی | تا 3 لیتر بر ساعت |
| حداکثر فشار کاری | 1.5 بار |
| تنظیم دبی | ندارد؛ دبی ثابت |
| نوع کارکرد | متناوب و غیرپیوسته |
| برق استاندارد | 230 ولت |
| ساختار نصب | دارای محفظه محافظ |
سری B-F سادهترین گزینه این خانواده است و زمانی انتخاب میشود که تزریق با نرخ ثابت انجام شده و تغییر ظرفیت در زمان کار لازم نباشد.

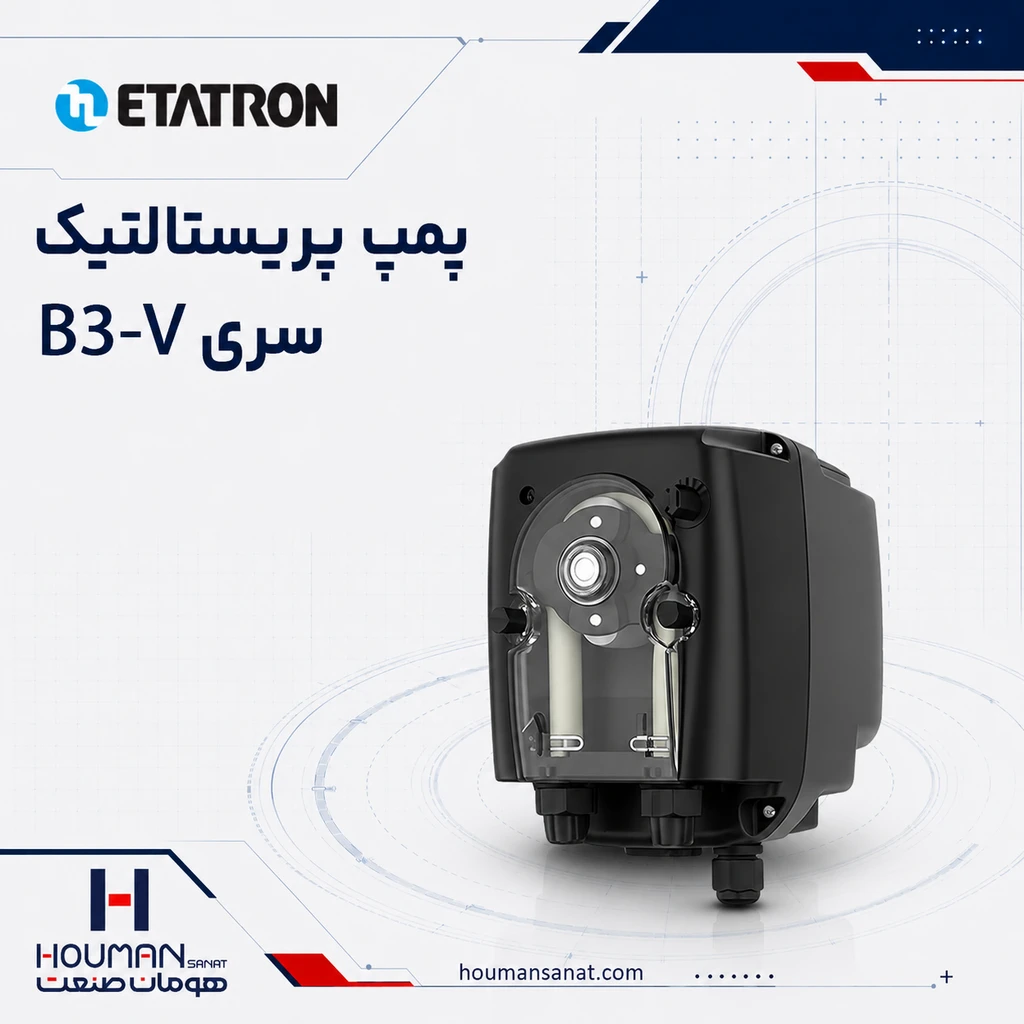

پمپ پریستالتیک اتاترون سری B3-V
سری B3-V نسخه قابلتنظیم خانواده B است. ظرفیت این پمپ از طریق کنترل محلی در محدوده 10 تا 100 درصد تنظیم میشود و نسبت به B-F دبی و فشار بیشتری دارد.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | B3-V |
| نوع پمپ | پریستالتیک با دبی قابلتنظیم |
| حداکثر دبی | تا 12 لیتر بر ساعت |
| حداکثر فشار کاری | تا 3 بار |
| محدوده تنظیم دبی | 10 تا 100 درصد |
| نوع کارکرد | متناوب و غیرپیوسته |
| برق استاندارد | 90 تا 260 ولت |
| برقهای سفارشی | 12V DC، 24V DC یا 24V AC |
| روش تنظیم | تنظیم محلی ظرفیت |
B3-V برای پروژههایی مناسب است که دبی مورد نیاز ممکن است در زمان راهاندازی یا بهرهبرداری تغییر کند. وجود برق چندولتاژی نیز استفاده از آن را در تابلوها و دستگاههای مختلف آسانتر میکند.

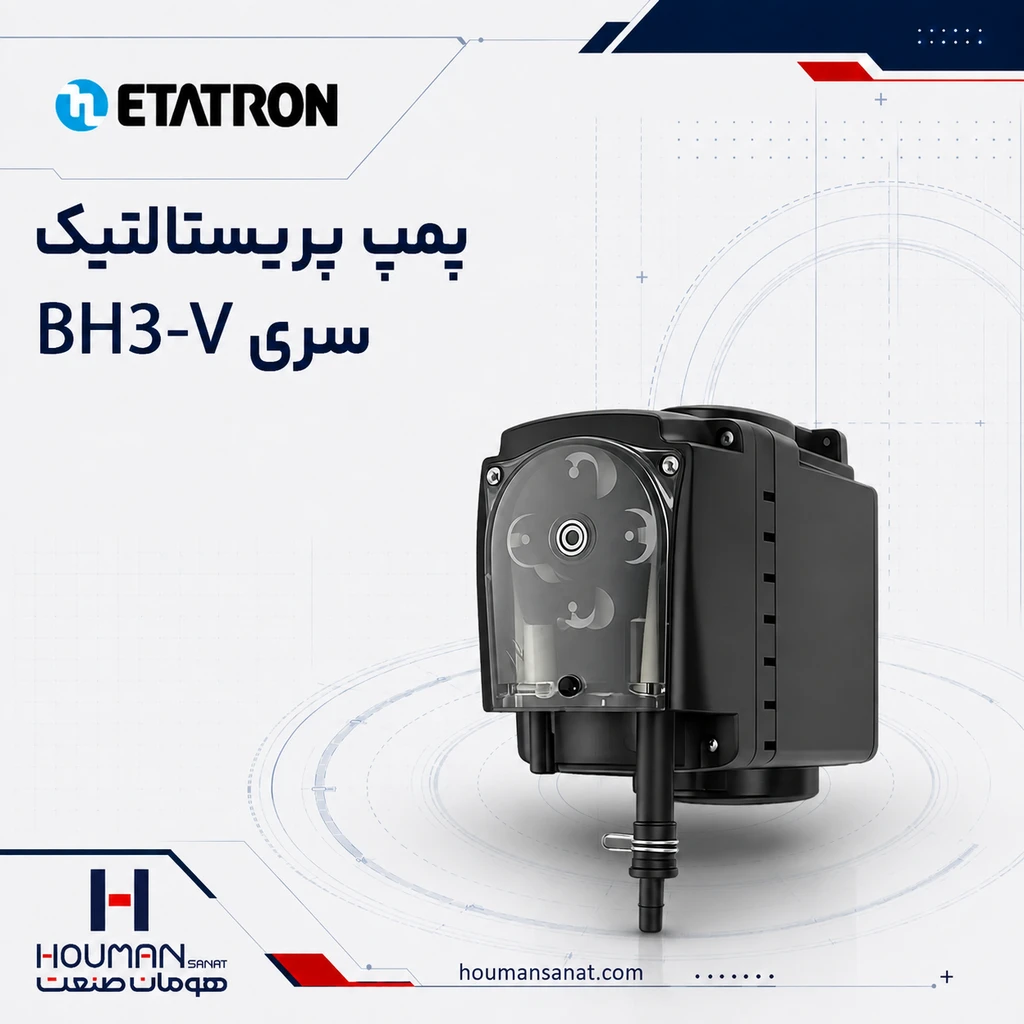

پمپ پریستالتیک اتاترون سری BH3-V
سری BH3-V مدل ظرفیت بالای این خانواده است و برای انتقال یا تزریق متناوب حجم بیشتری از سیال در فشار پایین طراحی شده است.
این پمپ قابلیت تنظیم دبی از 10 تا 100 درصد دارد و با شیلنگهایی از جنس Santoprene، Norprene یا Tygon عرضه میشود.
| مشخصه | محدوده یا گزینه |
|---|---|
| نام سری | BH3-V |
| نوع پمپ | پریستالتیک ظرفیت بالا |
| حداکثر دبی | تا 100 لیتر بر ساعت |
| حداکثر فشار کاری | 1.5 بار |
| محدوده تنظیم دبی | 10 تا 100 درصد |
| نوع کارکرد | متناوب و غیرپیوسته |
| برق استاندارد | 90 تا 260 ولت، 50/60 هرتز |
| روش نصب | دیواری |
| متریال شیلنگ | Santoprene، Norprene یا Tygon |
| لوازم همراه | 4 متر شیلنگ مکش و خروجی |
BH3-V برای دبیهای بالاتر انتخاب میشود، اما حداکثر فشار آن از B3-V کمتر است. بنابراین این سری بیشتر برای خطوط کمفشار و انتقال حجمی مناسب است تا تزریق به خطوط دارای فشار بالا.
جدول مقایسه سریع پمپهای پریستالتیک Etatron
| سری | حداکثر دبی | حداکثر فشار | تنظیم دبی | برق استاندارد | کاربری اصلی |
|---|---|---|---|---|---|
| B-F | 3 لیتر بر ساعت | 1.5 بار | ثابت | 230 ولت | تزریق ساده با دبی ثابت |
| B3-V | 12 لیتر بر ساعت | 3 بار | 10 تا 100 درصد | 90 تا 260 ولت | تزریق قابلتنظیم در فشار بیشتر |
| BH3-V | 100 لیتر بر ساعت | 1.5 بار | 10 تا 100 درصد | 90 تا 260 ولت | تزریق یا انتقال حجمی در فشار پایین |
بیشترین دبی و فشار هر سری، مقادیر حداکثر اعلامشده هستند. ظرفیت واقعی به فشار خروجی، شرایط مکش، نوع شیلنگ و وضعیت فرسودگی آن بستگی دارد.
راهنمای انتخاب سری مناسب
| نیاز پروژه | سری پیشنهادی |
|---|---|
| تزریق ثابت تا 3 لیتر بر ساعت | B-F |
| نیاز به پمپ ساده بدون تنظیم دبی | B-F |
| دبی قابلتنظیم تا 12 لیتر بر ساعت | B3-V |
| فشار کاری تا 3 بار | B3-V |
| برق 12 یا 24 ولت | پیکربندی مربوط از B3-V |
| دبی بیشتر از 12 لیتر بر ساعت | BH3-V |
| ظرفیت تا 100 لیتر بر ساعت | BH3-V |
| انتخاب میان چند متریال شیلنگ | BH3-V |
| انتقال حجمی در فشار حدود 1.5 بار | BH3-V |
| کارکرد پیوسته و شبانهروزی | این سه سری برای کارکرد متناوب معرفی شدهاند و باید گزینه دیگری بررسی شود |
انتخاب شیلنگ پمپ
شیلنگ، اصلیترین قطعه در تماس با سیال و مهمترین قطعه مصرفی پمپ پریستالتیک است. انتخاب نادرست شیلنگ میتواند باعث تورم، سختشدن، ترکخوردگی یا پارگی زودهنگام آن شود.
در سری BH3-V گزینههای زیر بهصورت رسمی اعلام شدهاند:
- Santoprene
- Norprene
- Tygon
در صفحات عمومی B-F و B3-V، جنس شیلنگ مشخص نشده است؛ بنابراین متریال دقیق شیلنگ این دو سری باید هنگام دریافت پیشنهاد فنی یا ثبت سفارش تأیید شود.
برای انتخاب شیلنگ باید اطلاعات زیر مشخص باشند:
- نام دقیق ماده شیمیایی
- غلظت ماده
- دمای سیال
- فشار خروجی
- دبی مورد نیاز
- ساعات کارکرد روزانه
- تعداد دفعات روشن و خاموششدن
- نیاز به مقاومت در برابر شوینده، اسید، باز یا حلال
ویژگیهای کلیدی پمپ پریستالتیک اتاترون
- تماس سیال فقط با شیلنگ
- تعمیر و تعویض ساده بخش ترشونده
- مناسب تزریق متناوب مواد شیمیایی
- مدل دبی ثابت و قابلتنظیم
- پوشش دبی از چند لیتر تا 100 لیتر بر ساعت
- فشار کاری تا 3 بار در B3-V
- برق چندولتاژی در B3-V و BH3-V
- نصب دیواری BH3-V
- شیلنگهای Santoprene، Norprene و Tygon در BH3-V
- مناسب سیستمهای کمفشار تزریق و انتقال مواد شیمیایی
نکات مهم در انتخاب و نصب
این پمپها برای کارکرد متناوب طراحی شدهاند
سازنده هر سه سری را برای Discontinuous Use معرفی میکند. اگر پمپ باید بهصورت پیوسته و بدون توقف کار کند، لازم است ظرفیت کاری، Duty Cycle و مدل جایگزین با سازنده یا تأمینکننده بررسی شود.
شیلنگ باید بهصورت دورهای تعویض شود
رولرها در زمان کار دائماً شیلنگ را فشرده میکنند. به همین دلیل، حتی در صورت سازگاری شیمیایی کامل، شیلنگ بهمرور فرسوده میشود.
بازه تعویض ثابت و یکسانی برای همه پروژهها وجود ندارد و به فشار، سرعت، ماده شیمیایی، دما و ساعات کارکرد بستگی دارد.
فشار خط باید کنترل شود
B-F و BH3-V حداکثر فشار 1.5 بار دارند و B3-V تا 3 بار کار میکند. این مدلها برای تزریق مستقیم به خطوط پرفشار طراحی نشدهاند.
صنایع و حوزههای کاربردی
موارد کاربرد پمپ پریستالتیک اتاترون در صنایع مختلف :
استخرها و مجموعههای آبی
تزریق ثابت کمحجم، تنظیم دستی ظرفیت، سیستمهای کنترل خودکار pH یا کلر
صنایع بستهبندی و خطوط Filling
تزریق حجمی، پرکردن ظروف و اتصال به خطوط اتوماتیک، برای پرکردن دقیق حجمهای 0.1 تا 200 میلیلیتر
کارواش و شستوشوی خودرو
افزودن شوینده، واکس و مواد شیمیایی به آب، تزریق متناسب با PLC یا کنتور
تصفیه آب و فاضلاب
تزریق مواد شیمیایی در تصفیه آب و فاضلاب
تجهیزات پزشکی
انتقال سیالات در تجهیزات پزشکی، پرفیوژن و سامانههای انتقال دقیق
فرایندهای صنعتی
سیستمهای تزریق در صنایع برای مصرف کنترلشده مواد شیمیایی، افزودنیها و محلولهای فرایندی
آزمایشگاهها و مراکز تحقیقاتی
افزودن ماده به واکنشهای سنتز، انتقال نمونه، تخلیه راکتورهای آزمایشگاهی و گردش کنترلشده سیال
زیستفناوری و صنایع دارویی
تغذیه تجهیزات تخمیر، کشت سلولی، TFF/DFF Ultrafiltration، ستونهای کروماتوگرافی و تزریق یا پرکردن کنترلشده
نحوه استعلام و سفارش
برای انتخاب دقیق سری و مدل پمپ پریستالتیک اتاترون، اطلاعات زیر را در زمان استعلام ارائه کنید:
نام دقیق ماده شیمیایی، درصد غلظت و دمای سیال، دبی مورد نیاز و حداقل و حداکثر فشار خط، میزان کارکرد روزانه، نیاز به دبی ثابت یا قابلتنظیم، شرایط نصب و فضای موجود، نیاز به کنترل از طریق PLC یا کنتور، مدل فعلی پمپ در پروژههای جایگزینی
