پمپ روغن داغ KSB
KSB Hot Oil Pump
KSB یک سازنده آلمانی پمپ و شیرآلات صنعتی است که فعالیت آن از سال ۱۸۷۱ آغاز شده است. سری Etanorm SYT از محصولات تخصصی این شرکت برای گردش روغنهای حرارتی معدنی و سنتتیک در مدارهای انتقال حرارت است. این سری با ساختار سانتریفیوژ تکمرحلهای، نصب افقی و طراحی مطابق استاندارد EN 733، برای کار پیوسته در دماهای بالا و شرایطی ساخته شده است که پایداری آببندی و تخلیه صحیح گازهای جمعشده در پمپ اهمیت زیادی دارد.
Etanorm SYT میتواند روغن حرارتی با دمای حداکثر ۳۵۰ درجه سانتیگراد را پمپاژ کند و محدوده عملکرد آن تا ۷۵۴ مترمکعب بر ساعت دبی، ۱۰۲ متر هد و ۱۶ بار فشار کاری ادامه دارد. انتخاب سایز هیدرولیکی، قطر پروانه، نوع آببندی و آرایش محرک باید متناسب با نقطه کاری و مشخصات دقیق سیال انجام شود.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
دریافت مشاوره انتخاب مدل
برای انتخاب و استعلام دقیق پمپ روغن داغ KSB، اطلاعات زیر را در اختیار کارشناس فروش قرار دهید:
دبی و هد مورد نیاز سیستم، دمای کاری روغن یا سیال حرارتی، توان موتور مورد نیاز و نوع برق (تکفاز یا سهفاز)، سایز دهانه اتصال لولهکشی موجود، نوع سیال (روغن سینتتیک، روغن معدنی یا آب داغ)

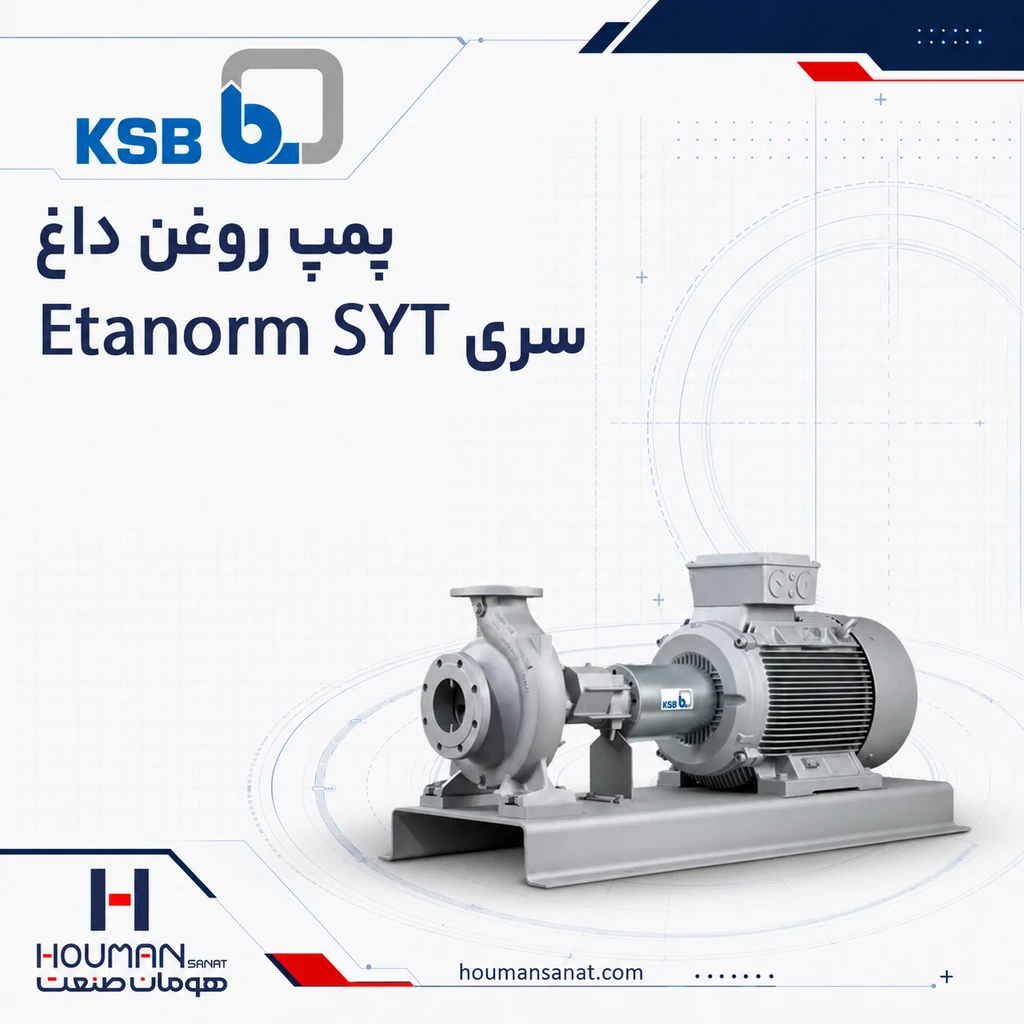

سری Etanorm SYT
Etanorm SYT یک پمپ سانتریفیوژ تکمرحلهای با پوسته حلزونی، نصب افقی و طراحی Back Pull-Out است. ابعاد اصلی و مشخصات عملکردی این خانواده بر مبنای استاندارد EN 733 تعریف شدهاند. پوسته بهصورت شعاعی باز میشود، پایههای پمپ با پوسته یکپارچه هستند و پروانه شعاعی بسته با پرههای منحنی چندگانه در آن به کار میرود.
ساختار Back Pull-Out اجازه میدهد مجموعه دوار شامل پروانه، شفت و بخش یاتاقانبندی، بدون بازکردن پوسته پمپ از خط لوله خارج شود. این ویژگی زمان موردنیاز برای بازرسی و تعمیرات دورهای را کاهش میدهد؛ البته استفاده کامل از آن به آرایش مناسب کوپلینگ و فضای تعمیراتی کافی در محل نصب وابسته است.
| مشخصه | محدوده یا گزینه |
|---|---|
| نحوه نصب | افقی، نصب خشک |
| استاندارد ابعادی و عملکردی | EN 733 |
| حداکثر دبی | ۷۵۴ مترمکعب بر ساعت |
| حداکثر هد | ۱۰۲ متر |
| حداکثر فشار کاری مجاز | ۱۶ بار |
| حداکثر دمای روغن حرارتی | ۳۵۰ درجه سانتیگراد |
| محدوده دمای آب داغ | تا ۱۸۰ درجه سانتیگراد در پیکربندی مناسب |
| سیال اصلی | روغن حرارتی معدنی یا سنتتیک |
| نوع پروانه | شعاعی بسته با پرههای منحنی چندگانه |
| آببندی شفت | مکانیکال سیل تکی یا مکانیکال سیل دوبل Tandem مطابق EN 12756 |
| تجهیزات جانبی آببندی | سیستم Quench متناسب با شرایط کاری |
| یاتاقان سمت محرک | رولربرینگ |
| یاتاقان سمت پمپ | یاتاقان لغزشی |
| رینگهای سایشی | قابل تعویض |
| آرایش محرک | موتور استاندارد یا KSB SuPremE همراه با PumpDrive |
| کنترل دور | قابل ارائه با سیستم دور متغیر PumpDrive |
| نسخه محیطهای خطرناک | پیکربندی سازگار با ATEX قابل ارائه است |
گزینههای اصلی پیکربندی Etanorm SYT
- Etanorm SYT با محرک استاندارد: مناسب مدارهایی با نقطه کاری نسبتاً ثابت که کنترل دور پیوسته در آنها ضروری نیست.
- Etanorm SYT SuPremE با PumpDrive: مجهز به موتور راندمان بالای KSB SuPremE و سیستم دور متغیر PumpDrive برای تطبیق عملکرد پمپ با نیاز واقعی مدار. موتورهای SuPremE در کلاس راندمانی IE4/IE5 قرار میگیرند؛ در توانهای ۰٫۵۵ و ۰٫۷۵ کیلووات با دور ۱۵۰۰ rpm استثنای طراحی موتور وجود دارد.
- Etanorm SYT با مکانیکال سیل تکی: انتخاب متداول برای شرایطی که نوع روغن، دما، فشار و الزامات ایمنی با آرایش تکی سازگار باشند.
- Etanorm SYT با مکانیکال سیل دوبل Tandem: مناسب شرایطی که کنترل نشت و افزایش قابلیت اطمینان آببندی اهمیت بیشتری دارد.
- Etanorm SYT در نسخه ATEX: قابل انتخاب برای محیطهای مستعد تشکیل اتمسفر انفجاری، مشروط به تعیین دقیق Zone، گروه گاز یا غبار و کلاس دمایی پروژه.
جدول مقایسه سریع پیکربندیهای Etanorm SYT
| پیکربندی | نوع محرک یا آببندی | مزیت اصلی | مناسب برای |
|---|---|---|---|
| Etanorm SYT استاندارد | موتور دور ثابت | ساختار متعارف و انتخاب سادهتر | مدارهای روغن داغ با بار نسبتاً ثابت |
| Etanorm SYT SuPremE | موتور راندمان بالای SuPremE همراه PumpDrive | کنترل پیوسته دور و تطبیق با نیاز مدار | فرایندهای دارای تغییرات دبی یا بار حرارتی |
| Etanorm SYT با سیل تکی | مکانیکال سیل تکی مطابق EN 12756 | آرایش سادهتر آببندی | شرایط کاری سازگار با آببندی تکی |
| Etanorm SYT با سیل دوبل | دو مکانیکال سیل با آرایش Tandem | کنترل بهتر نشت و افزایش ایمنی عملکرد | مدارهای حساس یا دارای الزامات سختگیرانهتر |
| Etanorm SYT ATEX | تجهیزات سازگار با مشخصات ناحیه خطرناک | امکان استفاده در محیطهای مستعد انفجار | پروژههای دارای Zone و کلاس دمایی مشخص |
راهنمای انتخاب پمپ KSB Etanorm SYT مناسب
| نیاز پروژه | پیکربندی پیشنهادی |
|---|---|
| گردش روغن معدنی یا سنتتیک با دمای بالا | Etanorm SYT با متریال و مکانیکال سیل متناسب با نوع روغن |
| کارکرد با روغن حرارتی تا ۳۵۰ درجه سانتیگراد | Etanorm SYT پس از کنترل نقطه کاری، فشار و آرایش آببندی |
| گردش آب داغ تا ۱۸۰ درجه سانتیگراد | Etanorm SYT در پیکربندی مخصوص آب داغ |
| دبی یا بار حرارتی متغیر | Etanorm SYT SuPremE همراه PumpDrive |
| حساسیت بیشتر نسبت به نشتی سیال | Etanorm SYT با مکانیکال سیل دوبل Tandem و سیستم جانبی مناسب |
| نصب در محیط دارای خطر انفجار | نسخه ATEX سری Etanorm SYT مطابق Zone و کلاس دمایی پروژه |
| نیاز به کاهش زمان تعمیرات | پیکربندی دارای کوپلینگ Spacer برای استفاده مؤثر از طراحی Back Pull-Out |
| نیاز به پایش بهتر وضعیت تجهیز | Etanorm SYT همراه تجهیزات پایش و حسگر نشت متناسب با پیکربندی پروژه |
طراحی آببندی و هواگیری در Etanorm SYT
در مدار روغن داغ، وجود هوا و گاز در محفظه سیل میتواند روانکاری و خنککاری سطوح آببندی را مختل کند. Etanorm SYT از کانتور هواگیری VenJet استفاده میکند که گازهای موجود در سیال را در یک محفظه جداگانه جمع کرده و امکان تخلیه کنترلشده آنها را فراهم میسازد. همزمان، محفظه مکانیکال سیل با سیال پر میماند تا خطر افزایش دما و آسیبدیدن آببندی کاهش پیدا کند.
برای این سری میتوان از مکانیکال سیل تکی یا مکانیکال سیل دوبل با آرایش Tandem استفاده کرد. سیستم Quench نیز متناسب با شرایط فرایند قابل در نظر گرفتن است. انتخاب میان این آرایشها باید با توجه به نوع روغن، دمای واقعی کارکرد، فشار محفظه سیل، دفعات راهاندازی و توقف و سطح مجاز نشتی انجام شود.
در پیکربندی متداول، پوسته از چدن داکتیل EN-GJS-400-15 ساخته میشود. پروانه چدنی EN-GJL-250 و گزینه استنلس استیل 1.4408 نیز قابل انتخاب هستند. انتخاب نهایی متریال باید با ترکیب شیمیایی روغن، افزودنیهای موجود در آن و شرایط بهرهبرداری تطبیق داده شود.
ویژگیهای کلیدی پمپ روغن داغ KSB
قابلیت انتقال روغنهای حرارتی معدنی و سنتتیک با دمای حداکثر ۳۵۰ درجه سانتیگراد
طراحی سانتریفیوژ تکمرحلهای مطابق EN 733
ساختار Back Pull-Out برای سادهترشدن سرویس مجموعه دوار
کانتور هواگیری VenJet برای تخلیه مؤثر گاز و محافظت از مکانیکال سیل
امکان استفاده از مکانیکال سیل تکی یا دوبل Tandem مطابق EN 12756
قابلیت تجهیز به سیستم Quench متناسب با شرایط کاربرد
رینگهای سایشی قابل تعویض برای کاهش هزینه تعمیر پوسته و پروانه
پروانه شعاعی بسته با پرههای منحنی چندگانه
ساختار مقاوم در برابر پیچش و تغییر شکل مجموعه
امکان کنترل دور با PumpDrive برای مدارهای دارای بار متغیر
قابلیت تجهیز به موتور راندمان بالای KSB SuPremE
امکان ارائه نسخه سازگار با الزامات ATEX
قابلیت استفاده در مدارهای روغن حرارتی و گردش آب داغ
صنایع و حوزههای کاربردی
پمپ روغن داغ KSB در بخش های مختلفی از صنایع به کار گرفته میشود از جمله :
صنایع چوب و فرآوردههای سلولزی
برای گردش روغن حرارتی در پرسهای تولید MDF، نئوپان و پارکت
صنایع شیمیایی و پتروشیمی
برای گردش روغن داغ در مدارهای بسته انتقال حرارت، گرمکردن راکتورها، مبدلها و تجهیزات فرایندی
صنایع غذایی
برای انتقال غیرمستقیم گرما به خشککنها، مخازن فرایندی و خطوط پخت
صنایع نساجی
برای سیرکولاسیون روغن حرارتی در ماشینآلات تکمیل پارچه، استنترها، کلندرها و خشککنهای صنعتی
بررسی فنی پروژه شما
برای انتخاب و استعلام دقیق پمپ روغن داغ KSB، اطلاعات زیر را در اختیار کارشناس فروش قرار دهید:
دبی و هد مورد نیاز سیستم، دمای کاری روغن یا سیال حرارتی، توان موتور مورد نیاز و نوع برق (تکفاز یا سهفاز)، سایز دهانه اتصال لولهکشی موجود، نوع سیال (روغن سینتتیک، روغن معدنی یا آب داغ)
سوالات متداول
این سری برای پمپاژ روغنهای حرارتی معدنی و سنتتیک با دمای حداکثر ۳۵۰ درجه سانتیگراد طراحی شده است. پیکربندی مخصوص آب داغ نیز میتواند دمای سیال تا ۱۸۰ درجه سانتیگراد را پوشش دهد.
محدوده خانواده Etanorm SYT تا ۷۵۴ مترمکعب بر ساعت دبی و ۱۰۲ متر هد ادامه دارد. دستیابی همزمان به این دو مقدار نباید فرض شود و نقطه کاری باید روی منحنی سایز انتخابی بررسی شود.
خیر. این سری برای روغنهای حرارتی معدنی و سنتتیک طراحی شده است؛ بااینحال سازگاری متریال و الاستومرهای مکانیکال سیل باید با نوع دقیق روغن و افزودنیهای آن کنترل شود.
پیکربندی SuPremE از موتور راندمان بالای KSB SuPremE و سیستم دور متغیر PumpDrive استفاده میکند. این آرایش برای مدارهایی مناسب است که دبی یا بار حرارتی آنها در طول بهرهبرداری تغییر میکند.
بله. این سری با مکانیکال سیل تکی یا مکانیکال سیل دوبل در آرایش Tandem مطابق EN 12756 قابل پیکربندی است. انتخاب آرایش آببندی به شرایط کاری و الزامات کنترل نشتی بستگی دارد.
نسخه سازگار با ATEX قابل ارائه است. برای انتخاب صحیح باید Zone، گروه سیال یا غبار، کلاس دمایی و مشخصات الکتریکی محل نصب از ابتدا اعلام شود.
