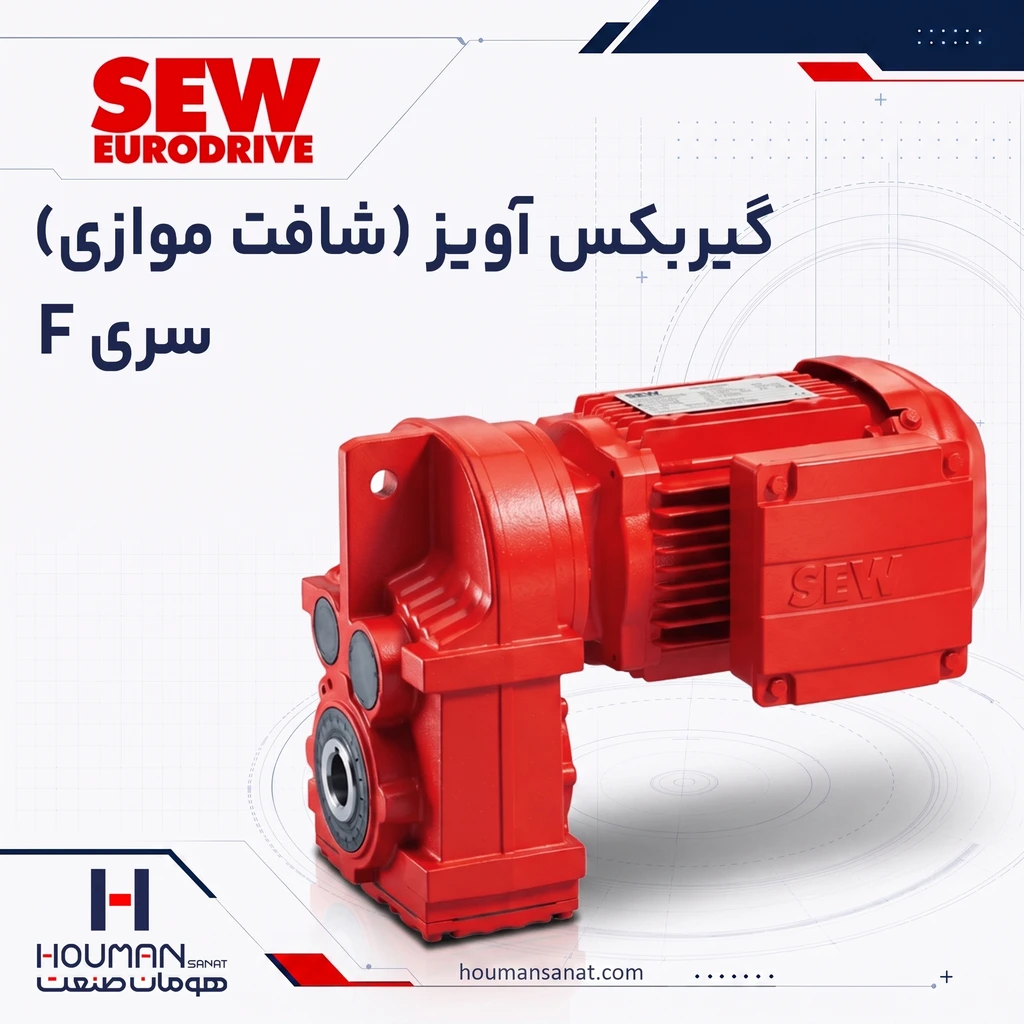

گیربکس آویز (شافت موازی) اس ای دبلیو
SEW Parallel-Shaft Helical (F Series) Gearbox
اس ای دبلیو (SEW-EURODRIVE) گیربکسهای آویز خود را تحت سری F عرضه میکند. این سری با طراحی باریک و فشرده، یکی از بهترین گزینههای SEW برای فضاهای نصب محدود است و بدون هیچ اختلالی در عملکرد، طیف وسیعی از کاربردهای حملونقل و فرآیندی صنعتی را پوشش میدهد.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
آدرس دفتر مرکزی
اصفهان، صائب شمالی، بن بست عندلیب
اطلاعات تماس
تعداد سایز
۱۱
حداکثر گشتاور
۲۰۰۰۰ نیوتنمتر
کشور سازنده
آلمان Germany
دریافت مشاوره انتخاب مدل
برای انتخاب صحیح سایز و نسبت تبدیل گیربکس آویز سری F، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا نسبت سرعت ورودی/خروجی، محدودیت فضای نصب (نصب آویز، عمود یا افقی)، نوع نصب (پایهدار، فلنجی) و نوع شفت (توپر یا هالو)، نیاز به ترکیب با الکتروموتور یا سرووموتور، نیاز به بکلش کاهشیافته برای دقت پوزیشنینگ بالاتر
مشخصات فنی گیربکس آویز سری F
سری F با ۱۱ سایز فریم مختلف، گستردهترین طیف گشتاور را در میان گیربکسهای آویز SEW ارائه میدهد.
در سری F، انتقال قدرت به صورت محور موازی صورت میگیرد؛ یعنی شفت ورودی و خروجی همجهت هستند، اما برخلاف سری R (که شفت ورودی و خروجی کاملاً هممحور هستند)، در سری F شفت خروجی پایینتر از محور ورودی قرار دارد. این چیدمان خاص، گیربکس را به شکل باریک و کشیده درمیآورد که دقیقاً همین ویژگی، آن را برای فضاهای نصب محدود (مثلاً نصب آویز روی شفت ماشین، در کنار تسمه نقاله یا داخل قفسههای تنگ) ایدهآل میکند.
| مشخصه | مقدار |
|---|---|
| نام سری | F |
| سایزهای موجود | ۱۱ سایز: 27 / 37 / 47 / 57 / 67 / 77 / 87 / 97 / 107 / 127 / 157 |
| نسبت تبدیل (گیربکس ساده) | ۳.۷۷ تا ۲۸۱.۷۱ |
| نسبت تبدیل (گیربکس مرکب/Double) | ۸۷ تا ۳۱,۴۳۴ |
| حداکثر گشتاور خروجی | ۱۳۰ تا ۲۰,۰۰۰ نیوتنمتر |
| رنج توان موتور (با آداپتور AM) | ۰.۱۲ تا ۲۰۰ کیلووات |
| گزینه ویژه | امکان تأمین با بکلش (لقی) کاهشیافته |
بهروزرسانی جدید: افزایش گشتاور در سایزهای 37، 47، 57 و 67
سایزهای F37، F47، F57 و F67 اخیراً تا ۱۵٪ افزایش گشتاور مجاز پیدا کردهاند. این بهبود از طریق بازطراحی کامل دندانهها، اصلاح طراحی یاتاقانها و روشهای محاسباتی جدید حاصل شده و طی آزمایشهای فشرده تأیید شده است. در نتیجه این افزایش گشتاور، در برخی پروژهها امکان انتخاب یک سایز کوچکتر فراهم میشود — صرفهجویی در فضا و هزینه بدون افت عملکرد.
طراحیهای نصب موجود
سری F با تنوع بالایی از گزینههای نصب عرضه میشود تا با هر چیدمان مکانیکی، حتی در شرایط نصب دشوار، سازگار باشد:
- نصب پایهدار (Foot-Mounted) یا نصب فلنجی (Flange-Mounted)
- فلنج B5 یا B14
- شفت توپر (Solid Shaft) یا شفت هالو (Hollow Shaft)
- شفت هالو با اتصال کیّدار (Keyed)، دیسک انقباضی (Shrink Disk)، اسپلاین (Splined)، یا سیستم TorqLOC®
ترکیب با موتور — تبدیل به گیرموتور
گیربکس سری F به تنهایی نیمی از راهحل محرکه است. اس ای دبلیو با سیستم ماژولار خود امکان ترکیب این گیربکس را با موتور در دو حالت فراهم میکند:
- گیرموتور آویز F..DR..: ترکیب گیربکس سری F با الکتروموتور AC استاندارد
- سرو-گیرموتور آویز F..CMP: ترکیب گیربکس سری F با سرووموتور برای کاربردهای نیازمند دینامیک و دقت بالا
همچنین امکان انتخاب گیربکس به تنهایی (بدون موتور) و کوپل آن با موتور AC یا سروو دلخواه از طریق آداپتورهای AM، AT یا AQ نیز وجود دارد.
ویژگیهای کلیدی گیربکس آویز سری F
- فضای نصب کم به دلیل طراحی باریک و فشرده — مناسب برای نصبهای آویز و محدودیت فضا
- طیف کاربردی وسیع با ۱۱ سایز فریم (27 تا 157) و انواع متنوع گزینههای نصب
- عملکرد قدرتمند پایدار حتی در حالت بکلش کاهشیافته، با گشتاور خروجی از ۱۳۰ تا ۲۰,۰۰۰ نیوتنمتر
- افزایش ۱۵٪ گشتاور مجاز در سایزهای F37 تا F67 نسبت به نسل قبل
- عمر طولانی بدون نیاز به سرویس و دندانههای بدون سایش با مقاومت بالا در برابر خستگی
- گزینه بکلش کاهشیافته برای کاربردهای نیازمند دقت پوزیشنینگ بالا
- سازگاری گسترده با موتور از ۰.۱۲ تا ۲۰۰ کیلووات
صنایع و حوزههای کاربردی
گیربکس آویز SEW در صنایع مختلفی به کار گرفته میشود از جمله :
حملونقل داخلی و انبارداری
محرکه نوار نقالههای زنجیری (Chain Conveyors) و سایر سیستمهای حملونقل داخلی کارخانه و انبار
صنایع فلزی و فرآوری ورق
محرکه پرسهای صنعتی (Presses) در عملیات برش، خمکاری و شکلدهی قطعات فلزی
صنایع پلاستیک
محرکه اکسترودرها (Extruders) در خطوط تولید لوله و ورقهای پلاستیکی
صنایع غلات و مواد فلهای
محرکه نوار نقاله مارپیچی (Screw Conveyors) برای انتقال مواد فلهای مانند غلات، سیمان و پودرهای صنعتی
ساختوساز و حملونقل سنگین
محرکه جرثقیلهای دروازهای (Gantry Cranes) برای جابجایی بارهای سنگین در کارگاهها و بنادر
صنایع پلیمر
محرکه اکسترودرها (Extruders) در خطوط تولید لوله، ورق و پروفیل
صنایع فرآیندی عمومی
کاربردهای فرآیندی متنوع (Process Applications) که نیاز به محرکه فشرده با گشتاور بالا دارند
نحوه استعلام و سفارش
برای انتخاب صحیح سایز و نسبت تبدیل گیربکس آویز سری F، کارشناسان فروش ما به اطلاعات زیر نیاز دارند:
گشتاور و سرعت خروجی مورد نیاز، نسبت تبدیل مورد نظر یا نسبت سرعت ورودی/خروجی، محدودیت فضای نصب (نصب آویز، عمود یا افقی)، نوع نصب (پایهدار، فلنجی) و نوع شفت (توپر یا هالو)، نیاز به ترکیب با الکتروموتور یا سرووموتور، نیاز به بکلش کاهشیافته برای دقت پوزیشنینگ بالاتر
