دوزینگ پمپ اتاترون
Etatron Dosing Pump
اتاترون (Etatron D.S.) شرکت ایتالیایی با مرکزیت در رم است که از دهه ۱۹۸۰ در طراحی و ساخت دوزینگ پمپهای دقیق تخصصی دارد. محصولات این شرکت در تصفیهخانههای آب و فاضلاب، صنایع شیمیایی، سیستمهای کنترل pH، و فرآیندهای تزریق دقیق مواد شیمیایی در سراسر جهان کاربرد گسترده دارند. اتاترون دو خانواده اصلی دوزینگ پمپ ارائه میدهد: پمپهای سلونوئیدی (الکترومغناطیسی) برای دوزینگ دقیق با دبی پایین تا متوسط، و پمپهای موتوری برای کاربردهای صنعتی سنگین با دبی و فشار بالاتر.
در سال ۱۳۹۷ شرکت هومان صنعت توسط فعالین باتجربه بخش صنعت، باهدف تامین انواع گیربکس، پمپ، الکتروموتور و سایر تجهیزات موردنیاز صنایع ثبت شد و از سال ۹۸ شروع به فعالیت نمود.
لینک های مفید
- مشاوره تخصصی
- درباره ما
- بلاگ
صنایع
- نفت و گاز
- پتروشیمی
- شیمیایی
- فولاد
تعداد سری
۶
حداکثر فشار
۲۰ بار
حداکثر دبی
۸۰ لیتر بر ساعت
کشور سازنده
ایتالیا Italy
کدام سری مناسب کاربرد مورد نظر شماست ؟
دوزینگ پمپهای سلونوئیدی اتاترون
پمپهای سلونوئیدی (الکترومغناطیسی) با استفاده از یک هسته مغناطیسی متحرک (آرمیچر) که توسط یک سلونوئید به جلو و عقب رانده میشود، حرکت پمپاژ را ایجاد میکنند. این پمپها کوچک، کممصرف و برای تزریق دقیق در دبیهای پایین تا متوسط ایدهآل هستند.
مشخصات کلی سری سلونوئیدی اتاترون:
- دبی: ۰.۲۵ تا ۸۰ لیتر بر ساعت
- حداکثر فشار: تا ۲۰ بار
- تغذیه برق: ۱۰۰ تا ۲۵۰ ولت AC (50/60 هرتز)
- جنس هِد پمپ: PP یا PVDF
- دیافراگم: PTFE
- آببندی: FPM یا TFE/P
- گواهینامه: CE
لیست سری های دوزینگ پمپ سلونوئیدی اتاترون :
eOne و eOne B
- ۱ تا ۳۰ لیتر بر ساعت
- فشار تا ۲۰ بار
PKX
- ۰.۲۵ تا ۱۵ لیتر بر ساعت
- فشار تا ۱۵ بار
DLX و DLXB
- ۰.۵ تا ۵۰ لیتر بر ساعت
- فشار تا ۱۵ بار
BT
- تا ۸۰ لیتر بر ساعت
- فشار تا ۱۰ بار
دوزینگ پمپهای موتوری اتاترون (Motor Driven)
پمپهای موتوری با الکتروموتور کار میکنند و برای کاربردهایی که نیاز به دبی بالاتر یا فشار بیشتر از حد پمپهای سلونوئیدی دارند مناسباند. اتاترون دو نوع پمپ موتوری ارائه میدهد: دیافراگمی (Diaphragm) و پیستونی (Piston).
مشخصات کلی پمپهای موتوری اتاترون:
- دبی: تا ۷۰۰۰ لیتر بر ساعت
- حداکثر فشار: تا ۲۸۰ بار
- تغذیه استاندارد: ۲۳۰-۴۰۰ ولت سهفاز، ۵۰/۶۰ هرتز
- بدنه: آلومینیوم ریختهگری با رنگ اپوکسی/ضد اسید
- درجه حفاظت: IP55
- کلاس عایق: F
- گواهینامه: CE، ISO
لیست سری های دوزینگ پمپ موتوری اتاترون :
ST-D
- تا ۳۶۰ لیتر بر ساعت
- فشار تا ۱۴ بار
ST-P
- تا ۱۹۰ لیتر بر ساعت
- فشار تا ۲۰ بار
دریافت مشاوره انتخاب مدل
برای انتخاب مدل مناسب دوزینگ پمپ اتاترون، کارشناسان فروش ما به این اطلاعات نیاز دارند:
نوع ماده شیمیایی مورد تزریق و غلظت آن، دبی مورد نیاز (لیتر بر ساعت یا لیتر در دوره زمانی مشخص)، فشار خط تزریق، نوع کنترل: دستی، تناسبی به پالس کنتور، یا تناسبی به سیگنال ۴-۲۰mA، نیاز به اندازهگیری pH یا Redox یا خیر، محیط نصب (عادی یا انفجاری)

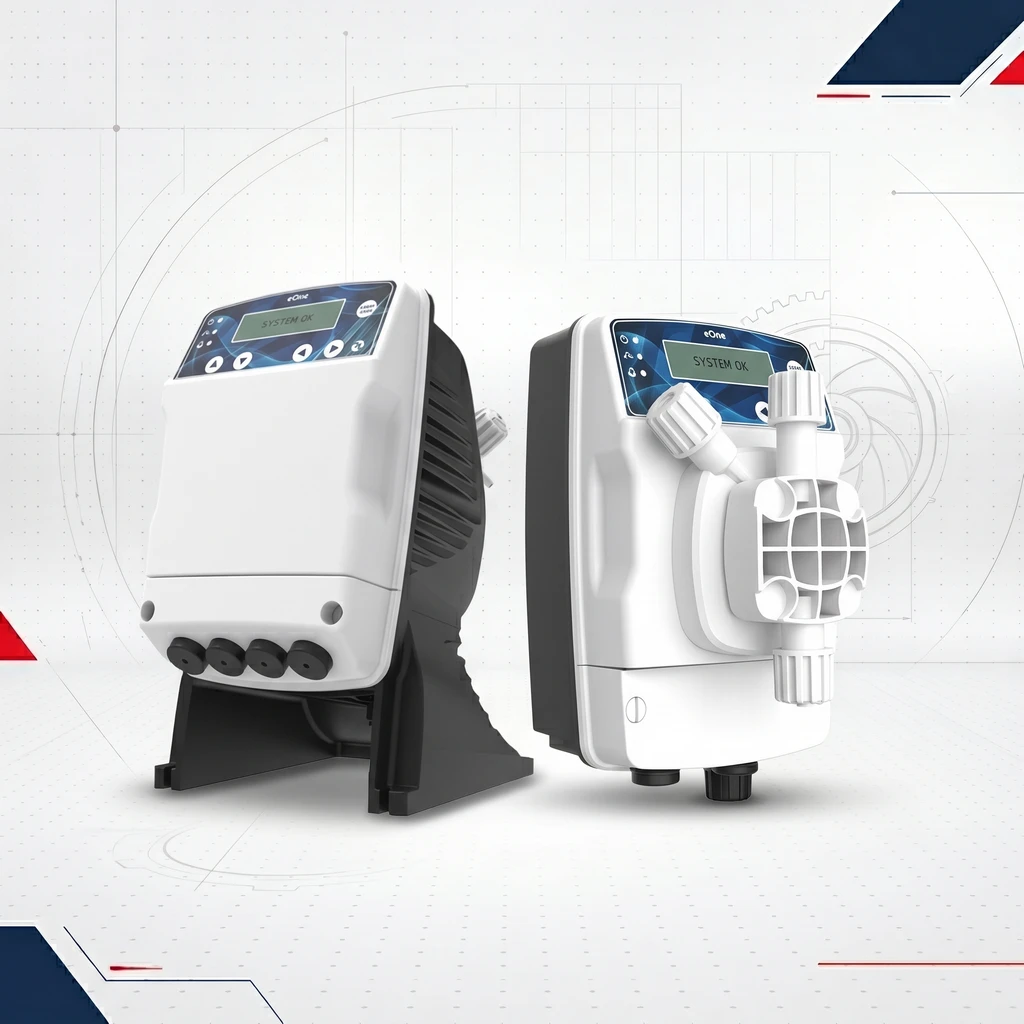

سری eOne و eOne B — دوزینگ پمپ هوشمند با کنترل توان
سری eOne پیشرفتهترین دوزینگ پمپ سلونوئیدی اتاترون است که با سیستم کنترل توان «CLEVER» عرضه میشود. این سیستم توان مصرفی سلونوئید را بر اساس شرایط واقعی دوزینگ (فشار سیستم، ویسکوزیته سیال و…) تنظیم میکند.
| مشخصه | مقدار |
|---|---|
| دبی | ۱ تا ۳۰ لیتر بر ساعت |
| حداکثر فشار | ۲۰ بار |
| فرکانس تزریق | تا ۳۰۰ پالس در دقیقه |
| تغذیه | ۱۰۰ تا ۲۵۰ VAC چند ولتاژه |
| جنس هِد | PP یا PVDF |
ویژگیهای کلیدی:
- UNDERLOAD: هشدار خشککاری پمپ (خالی شدن مخزن یا گرفتگی خط مکش)
- OVERLOAD: هشدار اضافهفشار (گرفتگی خط تزریق یا فشار بالای سیستم)
- کنترل دبی ثابت حتی با تغییر فشار سیستم
- صرفهجویی تا ۳۰٪ در مصرف انرژی
مدلهای موجود:
| مدل | نوع کنترل | ویژگی اضافه |
|---|---|---|
| eOne MA | آنالوگ دستی | کنترل دبی با پتانسیومتر |
| eOne B MA | آنالوگ دستی | نصب روی پایه افقی |
| eOne Mf | مولتیفانکشن | تناسبی به سیگنال خارجی (پالس/۴-۲۰mA) |
| eOne B Mf | مولتیفانکشن | نسخه پایهدار |
| eOne Plus | پیشرفته + آنالیزور | سیگنال خارجی + ابزار اندازهگیری یکپارچه |
| eOne B Plus | پیشرفته + آنالیزور | نسخه پایهدار |

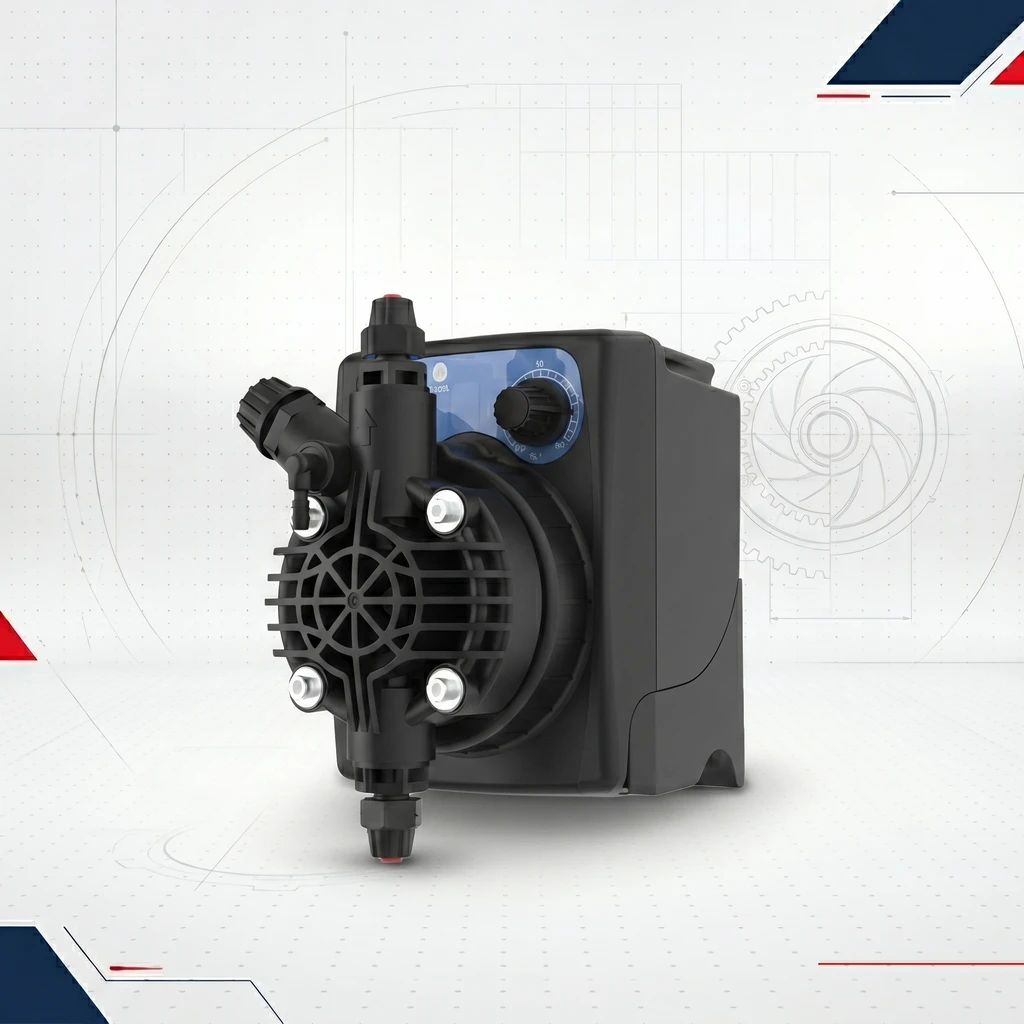

سری PKX — دوزینگ پمپ اقتصادی برای دوزینگهای کوچک
PKX سادهترین و اقتصادیترین سری سلونوئیدی اتاترون است که برای کاربردهایی با دبی پایین و نیاز به نسبت قیمت به کارایی مناسب طراحی شده.
| مشخصه | مقدار |
|---|---|
| دبی | ۰.۲۵ تا ۱۵ لیتر بر ساعت |
| حداکثر فشار | تا ۱۵ بار |
| هِد | PP |
مدلهای موجود:
| مدل | نوع کنترل |
|---|---|
| PKX MA/A | آنالوگ دستی — کنترل با پتانسیومتر |
| PKX FT/A | تناسبی به پالس کنتور آب |
ویژگی خاص: براکت نصب جداگانه در بستهبندی موجود است؛ نصب هم دیواری و هم کفی بدون نیاز به قطعه اضافه.

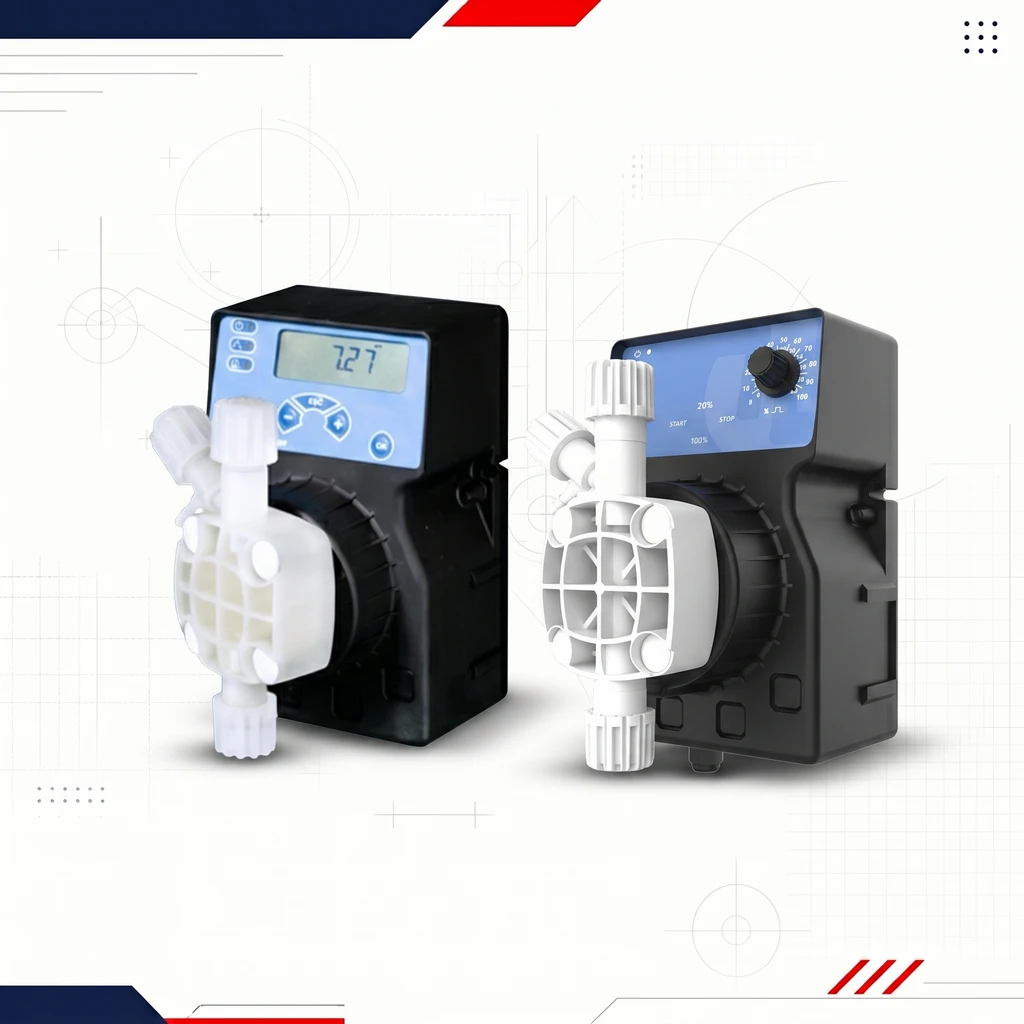

سری DLX و DLXB — دوزینگ پمپ اقتصادی-صنعتی
DLX با تمرکز بر ارائه بالاترین قابلیت اطمینان در بهترین نسبت قیمت به کارایی، یکی از پرفروشترین سریهای اتاترون در ایران است. نسخه DLXB با پایه افقی و قابلیت تنظیم طول کورس ارائه میشود.
| مشخصه | مقدار |
|---|---|
| دبی | ۰.۵ تا ۵۰ لیتر بر ساعت |
| حداکثر فشار | ۱۵ بار |
| تغذیه | ۱۰۰ تا ۲۵۰ VAC |
| هدهای موجود | PP / PVDF |
مدلهای موجود:
| مدل | نوع کنترل |
|---|---|
| DLX MA/AD | آنالوگ دیجیتال دستی |
| DLX MA/MB | آنالوگ دستی — نسخه مینیبوکس |
| DLX VFT/MBB | تناسبی به پالس + پایهدار |
| DLX MF/M | مولتیفانکشن — چند سیگنال ورودی |
| DLX pH-Rx/MBB | با سنسور pH/Redox + پایهدار |
ویژگی خاص DLXB: تنظیم طول کورس دیافراگم بین ۲۰ تا ۱۰۰٪ — یعنی علاوه بر تنظیم فرکانس تزریق، حجم هر پالس هم قابل تنظیم است. این قابلیت دقت دوزینگ را به طرز قابل توجهی افزایش میدهد.

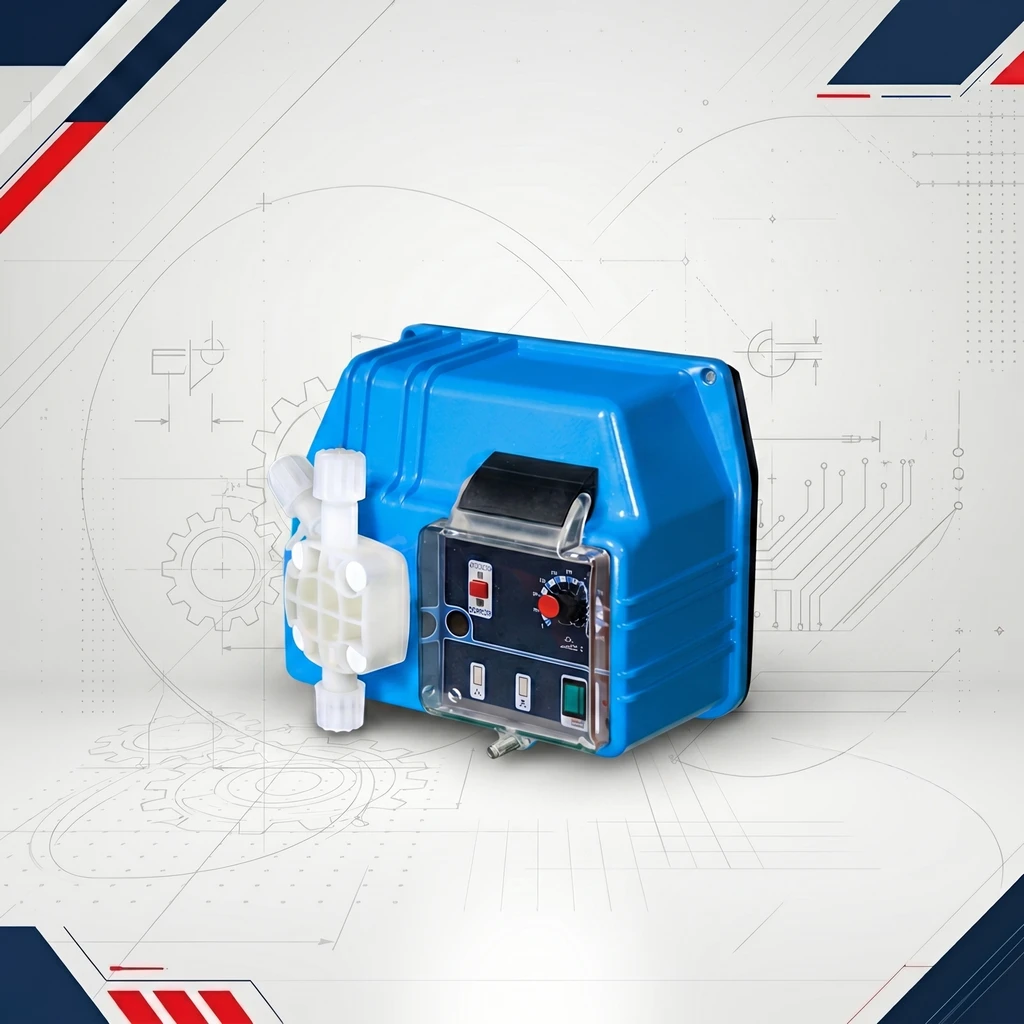

سری BT — دوزینگ پمپ سلونوئیدی صنعتی با بدنه آلومینیومی
BT تنها سری سلونوئیدی اتاترون با بدنه آلومینیوم ریختهگری است. این انتخاب متریال آن را برای محیطهای صنعتی سخت مناسب میکند که پلاستیک در برابر ضربه یا حرارت محیطی آسیبپذیر است.
| مشخصه | مقدار |
|---|---|
| دبی | تا ۸۰ لیتر بر ساعت |
| حداکثر فشار | ۱۰ بار |
| بدنه | آلومینیوم ریختهگری |
| نوع نصب | دیواری |
مدلهای موجود:
| مدل | نوع کنترل |
|---|---|
| BT MA/AD | آنالوگ دیجیتال دستی |
| BT MA/M | آنالوگ دستی — مینیمال |
| BT pH-Rx-Cl/M | با سنسور pH، Redox و کلر آزاد |
| BT MF | مولتیفانکشن |
ویژگی خاص: مدل BT pH-Rx-Cl/M سه پارامتر pH، ORP (Redox) و کلر آزاد را همزمان اندازهگیری میکند — ایدهآل برای تصفیهخانههای آب و استخرهای صنعتی که نیاز به کنترل چندپارامتری دارند.
جدول مقایسه سریع دوزینگ پمپهای سلونوئیدی اتاترون
| سری | حداکثر دبی (L/h) | حداکثر فشار | بدنه | ویژگی کلیدی |
|---|---|---|---|---|
| PKX | ۱۵ | ۱۵ بار | PP | اقتصادی، ساده |
| DLX / DLXB | ۵۰ | ۱۵ بار | PP | بهترین نسبت کیفیت/قیمت |
| eOne / eOne B | ۳۰ | ۲۰ بار | PP/PVDF | کنترل توان CLEVER |
| ARGENTIA | ۳۰+ | ۲۰ بار | PP/PVDF | طراحی فشرده نسل جدید |
| AUREX | ۶۰ | ۲۰ بار | PP/PVDF | مواد پریمیوم، نسل جدید |
| PLATINUM | ۸۰ | ۱۰ بار | PP/PVDF | بالاترین دبی سلونوئیدی |
| BT | ۸۰ | ۱۰ بار | آلومینیوم | بدنه صنعتی، محیط سخت |
| TwinPool | ۲×۳۰ | ۱۰ بار | PP | دوگانه pH + کلر |

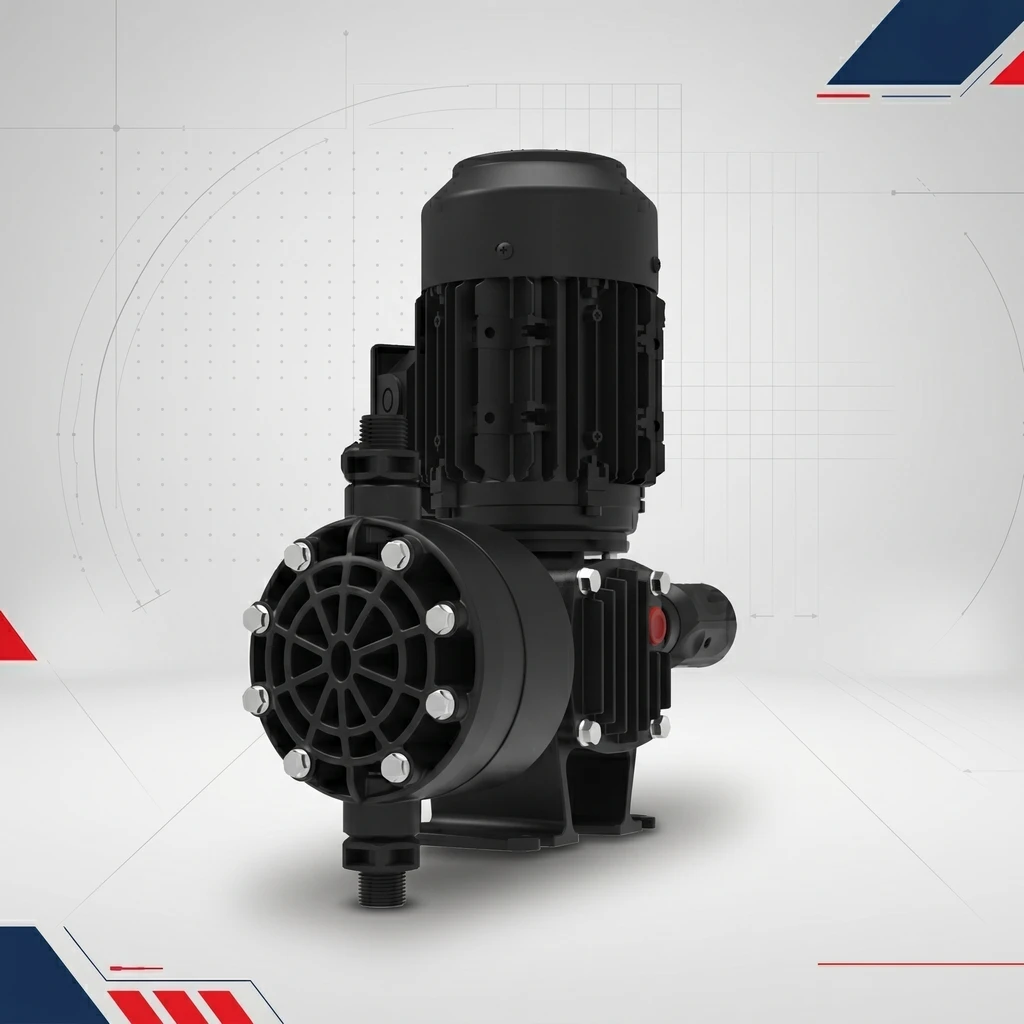

سری ST-D — دوزینگ پمپ موتوری دیافراگمی
ST-D پمپ دوزینگ موتوری دیافراگمی اتاترون است که دیافراگم PTFE آن تماس مستقیم موتور و گیربکس با سیال را حذف میکند. این ویژگی برای سیالات خورنده و شیمیایی بسیار مهم است.
| مشخصه | مقدار |
|---|---|
| حداکثر دبی | ۳۰۰ لیتر بر ساعت (۵۰ هرتز) / ۳۶۰ لیتر بر ساعت (۶۰ هرتز) |
| حداکثر فشار | ۱۴ بار |
| فرکانس کاری | ۶۰ تا ۱۲۰ کورس در دقیقه |
| توان موتور | ۰.۱۸ / ۰.۲۵ کیلووات |
| تغذیه | ۲۳۰-۴۰۰ ولت سهفاز |
| دیافراگم | PTFE |
| هدهای موجود | PP، PVC، SS316، PVDF |
| دریچهها | توپی سرامیکی یا SS316L |
| درجه حفاظت | IP55 |
گزینههای موتور (بر اساس سفارش):
- موتور تکفاز
- موتور ATEX (محیط انفجاری)
- موتور تروپیکال
- بدون موتور (برای اتصال به گیربکس موجود)
- گواهینامه UL/CSA
گزینههای کنترل (بر اساس سفارش):
- اکچویتور برقی — تنظیم خودکار طول کورس با سیگنال ۴-۲۰mA
- اینورتر — تنظیم خودکار سرعت موتور با سیگنال ۴-۲۰mA
نسخه D (مدل ساده): نسخه صنعتی سادهتر ST-D با ظرفیت بالاتر برای کاربردهای حجمی.

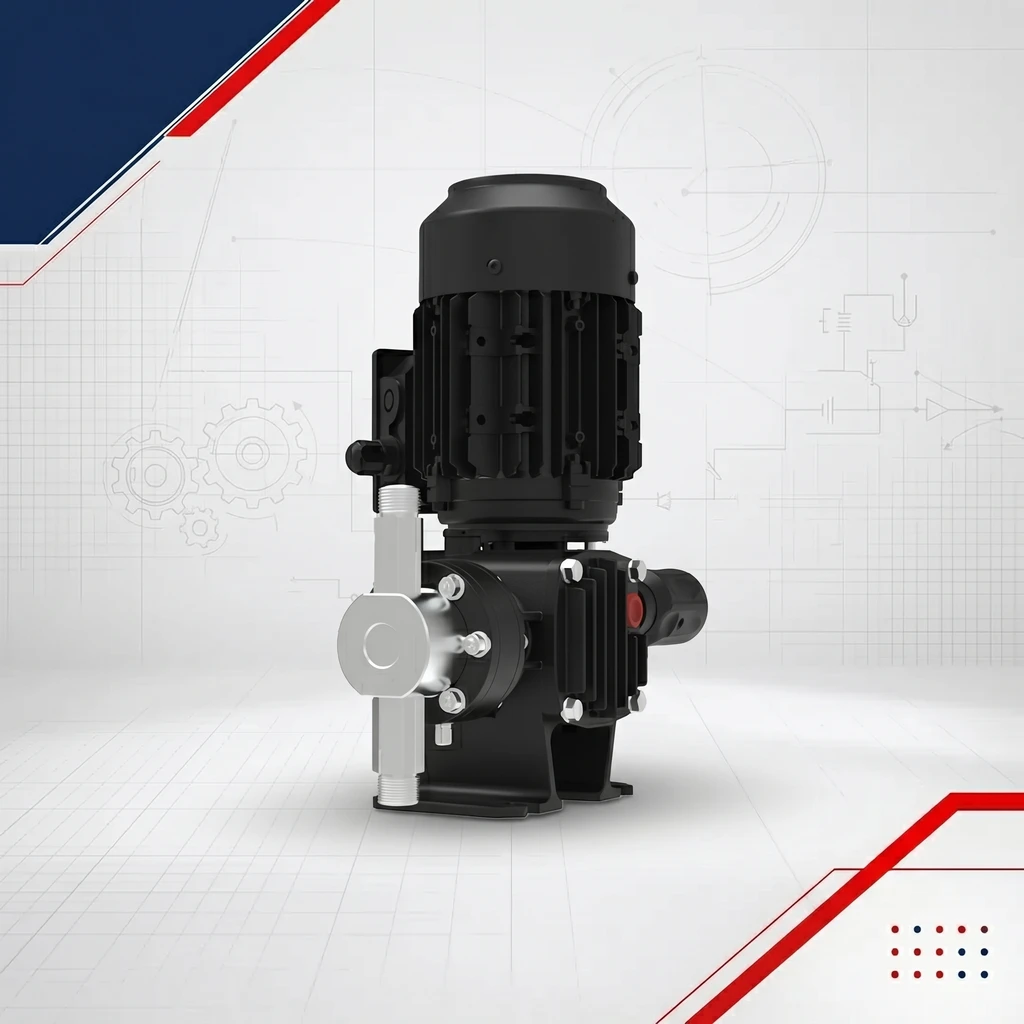

سری ST-P — دوزینگ پمپ موتوری پیستونی فشار بالا
ST-P پمپ دوزینگ پیستونی اتاترون است که برای دوزینگ در فشارهای بالا طراحی شده. مکانیزم پیستونی (رفتوبرگشتی) دقت دوزینگ در فشار بالا را بسیار بهتر از دیافراگمی حفظ میکند.
| مشخصه | مقدار |
|---|---|
| حداکثر دبی | ۱۹۰ لیتر بر ساعت (۵۰ هرتز) |
| حداکثر فشار | ۲۰ بار |
| فرکانس کاری | ۶۰ تا ۱۲۰ کورس در دقیقه |
| توان موتور | ۰.۱۸ کیلووات |
| تغذیه | ۲۳۰-۴۰۰ ولت سهفاز |
| جنس پیستون | SS316 یا سرامیک |
| هدهای موجود | PVC، SS316L، PVDF |
| دریچهها | توپی سرامیکی یا SS316L |
| درجه حفاظت | IP55 |
گزینههای موتور و کنترل: مشابه ST-D — شامل ATEX، تکفاز، اینورتر و اکچویتور برقی.
نسخه P (مدل ساده): نسخه با ظرفیت بیشتر برای نیازهای دبی بالاتر در فشار بالا، تا ۷۰۰۰ لیتر بر ساعت.
مقایسه ST-D (دیافراگمی) و ST-P (پیستونی)
| مشخصه | ST-D دیافراگمی | ST-P پیستونی |
|---|---|---|
| حداکثر دبی | ۳۰۰ L/h | ۱۹۰ L/h |
| حداکثر فشار | ۱۴ بار | ۲۰ بار |
| جداسازی سیال از مکانیزم | کامل (PTFE) | نسبی (آببند پیستون) |
| مناسب برای | سیالات خورنده، شیمیایی | فشار بالا، دقت بیشتر |
| نگهداری | دیافراگم — دورهای | آببندهای پیستون |
جدول راهنمای انتخاب سلونوئیدی یا موتوری
| شرایط | پیشنهاد |
|---|---|
| دبی کمتر از ۸۰ لیتر بر ساعت | پمپ سلونوئیدی |
| دبی ۸۰ تا ۳۰۰ لیتر بر ساعت | ST-D یا ST-P |
| دبی بالای ۳۰۰ لیتر بر ساعت | سری D یا P (مدل بزرگ) |
| فشار تا ۱۴ بار | ST-D دیافراگمی |
| فشار بالای ۱۴ تا ۲۰ بار | ST-P پیستونی |
| سیالات خورنده قوی | هد PVDF در هر دو نوع |
| نیاز به کنترل از راه دور | مدلهای دارای اینورتر یا اکچویتور |
| محیط انفجاری | موتور ATEX |
صنایع و حوزههای کاربردی
موارد کاربرد دوزینگ پمپ های برند ایتالیایی اتاترون در بخش های مختلف صنعت :
صنایع غذایی
دوزینگ افزودنیها و گندزداها (هد PVDF)
صنایع کاغذ و سلولزی
تزریق مواد شیمیایی فرآیندی
نیروگاهها و صنایع انرژی
تزریق مواد شیمیایی به بویلرها و چیلرها
صنایع شیمیایی و پتروشیمی
دوزینگ دقیق مواد خورنده و خطرناک
آب و فاضلاب
تزریق کلر، بازدارنده خوردگی، تنظیم pH
کشاورزی و آبیاری
تزریق کود و آفتکش در سیستمهای آبیاری قطرهای
مزایای دوزینگ پمپهای اتاترون
- ساخت ایتالیا با استانداردهای CE و ISO
- گستره کامل محصول — از سادهترین مدل اقتصادی تا پیشرفتهترین سیستم یکپارچه
- سیستم CLEVER در سری eOne — صرفهجویی در انرژی و افزایش عمر پمپ
- مدلهای یکپارچه pH/Redox/Cl — حذف نیاز به کنترلر جداگانه
- تنوع متریال هد — PP و PVDF برای هر نوع سیال شیمیایی
- گزینه ATEX برای محیطهای با خطر انفجار
- سیگنال ۴-۲۰mA و پالس برای یکپارچهسازی با سیستمهای اتوماسیون و SCADA
- درجه حفاظت IP55 در پمپهای موتوری برای محیطهای سخت
نحوه استعلام و سفارش
برای انتخاب مدل مناسب دوزینگ پمپ اتاترون، کارشناسان فروش ما به این اطلاعات نیاز دارند:
نوع ماده شیمیایی مورد تزریق و غلظت آن، دبی مورد نیاز (لیتر بر ساعت یا لیتر در دوره زمانی مشخص)، فشار خط تزریق، نوع کنترل: دستی، تناسبی به پالس کنتور، یا تناسبی به سیگنال ۴-۲۰mA، نیاز به اندازهگیری pH یا Redox یا خیر، محیط نصب (عادی یا انفجاری)
سوالات متداول
پمپ سلونوئیدی با یک هسته مغناطیسی کوچک کار میکند، کممصرف است و برای دبیهای پایین تا ۸۰ لیتر بر ساعت مناسب است. پمپ موتوری از الکتروموتور جداگانه استفاده میکند، دبی و فشار بالاتری دارد (تا ۳۰۰+ لیتر بر ساعت و ۲۰ بار) و برای کاربردهای صنعتی سنگینتر مناسبتر است.
هد پلیپروپیلن (PP) برای اکثر اسیدها و قلیاهای رقیق تا متوسط مناسب است و قیمت پایینتری دارد. هد PVDF (Kynar) برای اسیدهای قوی مثل اسید هیدروفلوریک، حلالهای ارگانیک و سیالات بسیار خورنده مناسبتر است.
بله. مدلهای MF (مولتیفانکشن) امکان تناسبیسازی با سیگنال پالس کنتور آب را دارند. مدلهای دارای ورودی ۴-۲۰mA مستقیماً با PLC، SCADA یا کنترلرهای اتاترون قابل یکپارچهسازی هستند. پمپهای موتوری ST-D و ST-P نیز از اینورتر با ورودی ۴-۲۰mA پشتیبانی میکنند.
بله. گزینه موتور ATEX برای سریهای ST-D و ST-P در دسترس است. برای پمپهای سلونوئیدی در محیط انفجاری باید با واحد فروش مشورت شود.
